Cutia de viteze de pe Samurai

[Busu4x4]

Avand in vedere ca am oarece pitici pe creieri (nu ma intrebati care creieri :hw )

m-am apucat sa desfac cutia de viteze.

Totul a pornit de la un mic huruit pe care il aveam in a 3-a si a 4-a si de care, toata lumea, mi-a zis ca ar fi de la un rulment din cutie (sau mai multi), plus ca intra foarte greu in a 2-a, din treapta superioara.

Pentru inceput, crezand ca scap, am luat o cutie second, pe care am montat-o pe masina. Dupa ce mecanicul meu "low cost" m-a jupuit de bani, am constatat ca, cutia este mai praf decat ce aveam eu inainte : Schimbatorul balangane in viteze ca in punctul mort, rulmentul de la priza de putere este praf, plus ca mai sunt niste chestii care nu imi plac mie :bleahDar ... ce poti cere de la o cutie de 200 ron?



Deci, am luat cutia veche, am depus-o pe balcon, si m-am apucat s-o desfac.



http://img146.imageshack.us/img146/9052/dscf2139resize.jpg







http://img839.imageshack.us/img839/3480/dscf2137resize.jpg



http://img839.imageshack.us/img839/3480/dscf2137resize.jpg



http://img638.imageshack.us/img638/6426/dscf2133resize.jpg



http://img215.imageshack.us/img215/9269/dscf2127resize.jpg



http://img220.imageshack.us/img220/8007/dscf2121resize.jpg



http://img857.imageshack.us/img857/7572/dscf2116resize.jpg



Dupa ce o sa o montez la loc, o sa incerc sa fac si un mic tutorila despre cum se desface si se pune la loc.

Pana atunci, am nevoie de o sursa de sincroane si de sfaturile voastre. :h5 http://imageshack.us/photo/my-images/839/dscf2137resize.jpg/

[yknot]

Re: Cutia de viteze de pe Samurai



http://cgi.ebay.com/ebaymotors/Suzuki-Samurai-Transmission-Rebuild-kit-4X4-5spd-/200249857610?pt=Motors_Car_Truck_Parts_Accessories&hash=item2e9fd2564a

[Busu4x4]

Re: Cutia de viteze de pe Samurai



@ yknot: Merci de link, dar sper sa nu ajung la solutia asta, constient fiind ca este cea mai buna, dar sper sa scap doar cu sincronul de la a doua :al



Eeeee si acum, de cand nu am mai scris, s-au intamplat multe :ha: Bine, fie. De saptamana trecuta, s-au intamplat multe :wink:



Mi-am luat extractor de rulmenti, pe care am fost nevoit sa pun flexul azi :beat pt ca nu incapeau falcile sub rulment



http://img684.imageshack.us/img684/3571/dscf2188a.jpg



Si m-am apucat de treaba



http://img20.imageshack.us/img20/3061/dscf2181m.jpg



http://img51.imageshack.us/img51/366/dscf2182a.jpg



http://img808.imageshack.us/img808/2844/dscf2186l.jpg



http://img24.imageshack.us/img24/7493/dscf2189l.jpg



http://img714.imageshack.us/img714/5949/dscf2199m.jpg



Asta este una dintre cele doua bilute care nu trebuie pierdute :grin:

http://img848.imageshack.us/img848/4219/dscf2200o.jpg



http://img717.imageshack.us/img717/849/dscf2201nx.jpg

Cea de-a doua bila, se afla sub bucsa din fata rulmentului din poza de mai sus



Si cum nu totul in viata este atat de usor precum pare, viteza a doua este exact ultima care se scoate :uameni si binenteles, ca nu merge cu extractorul de rulmenti, ci trebuie o presa hidraulica :ang1

Pe asta chiar nu o mai cumpar :ang2 O sa incerc sa ma duc cu "ramasitele" la service si sa vad ce pot face

[omoroka]

Re: Cutia de viteze de pe Samurai





Si cum nu totul in viata este atat de usor precum pare, viteza a doua este exact ultima care se scoate :uameni si binenteles, ca nu merge cu extractorul de rulmenti, ci trebuie o presa hidraulica :ang1

Pe asta chiar nu o mai cumpar :ang2 O sa incerc sa ma duc cu "ramasitele" la service si sa vad ce pot face

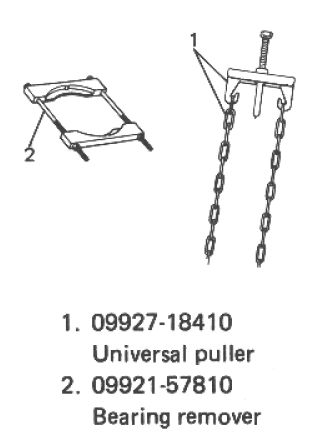

nu poti sa prelungesti falcile de la extractor cu 2-3 zale de lant sa-l faci asa cum e cel din manualul de service Samurai?

[Busu4x4]

Re: Cutia de viteze de pe Samurai



nu poti sa prelungesti falcile de la extractor cu 2-3 zale de lant sa-l faci asa cum e cel din manualul de service Samurai?



Baga si tu o poza. Eu nu am chestia asta in manual. La mine zice ca trebe cu presa, chiar daca ei folosesc extractor de 30 cm.

[omoroka]

Re: Cutia de viteze de pe Samurai



Baga si tu o poza. Eu nu am chestia asta in manual. La mine zice ca trebe cu presa, chiar daca ei folosesc extractor de 30 cm.



cu scula aia cu lant se scot rulmentii de pe planetare

[Vizitator autocarma]

Re: Cutia de viteze de pe Samurai



asteptam tutorialul cum s-a desfacut cutia pentru ca atunci cand am dat sa schimb uleiul la busonul cu magnet am gasit o bila cilindrica botita...de la ce sa fie? precizez ca cutia merge perfect in toate vitezele.

[Busu4x4]

Re: Cutia de viteze de pe Samurai



Inca nu am apucat s-o termin ( de demontat). :scr M-am blocat la faza cu extractorul ala, pe care am reusit sa-l confectionez abia sapt trecuta :hw



@autocarma : Daca "Doamne fereste" nu este de la vre-un rulment :ha: ceea ce este foarte putin probabil, din moment ce zici ca inca se mai misca masina din loc :ha: sunt intradevar, 3 bilute pe ax, pe sub rulmenti (daca imi aduc eu bine aminte)



Le regasesti si in pozele de mai sus :h5

[Vizitator autocarma]

Re: Cutia de viteze de pe Samurai



e cilindrica bila.si putin batuta intr-un capat.nu e bila rotunda.

[Busu4x4]

Re: Cutia de viteze de pe Samurai



:cn Pune si tu o poza, ca nu-mi vine nimic in minte acum, ce ar putea sa semene.

[omoroka]

Re: Cutia de viteze de pe Samurai



E de la una din coliviile cu ace (tot un fel de rulmenti - vezi nr 21 si 24 in poza lui Busu). Ai noroc ca nu ti-a stricat ceva cu toate ca mi se pare destul de ciudat sa scape unu. Daca inca merge masina e bine. Daca ti se va gripa cutia de vit la un moment dat, stii de la ce este :grin: Sa speram ca nu se va intampla lucrul asta daca mergi cu ea de multa vreme asa

[Busu4x4]

Re: Cutia de viteze de pe Samurai



E de la una din coliviile cu ace (tot un fel de rulmenti - vezi nr 21 si 24 in poza lui Busu).



Si eu tot la aia ma gandeam, dar nu prea imi semana a bila :ha:



Daca ti se va gripa cutia de vit la un moment dat, stii de la ce este Sa speram ca nu se va intampla lucrul asta daca mergi cu ea de multa vreme asa



Daca este intradevar de la un rulment cu ace, este destul de naspa si conform legilor lui Murphy, iti va crapa, cand ti-e lumea mai draga :pr1

[Busu4x4]

Re: Cutia de viteze de pe Samurai



Azi, am reusit sa ma mai ocup putin de cutie.

Cam asa arata extractorul pe care l-am facut pt a scoate rulmentii

http://img838.imageshack.us/img838/1056/dscf3441resize.jpg



Singura modificare pe care a trebuit s-o fac eu, a fost sa ii ascut putin falcile, pt a intra sub rulment

http://img600.imageshack.us/img600/3728/dscf3445resize.jpg



Si cam asa lucreaza:grin:

http://img651.imageshack.us/img651/9463/dscf3442resize.jpg



http://img717.imageshack.us/img717/9053/dscf3444resize.jpg



Dupa care s-a continuat cu cateva ciocane (usoare). Dupa cum functioneaza, cred ca o sa-l folosesc, in detrimentul extractorului cu falci, deoarece asta parca nu forteaza rulmentul (adica nu il trage de camasa exterioara).

Tot azi, am reusit sa constat ca rulmentii sunt toti ok, iar saptamana viitoare sper sa ma apuc sa desfac cutia cealalta pt a recupera sincronul de la viteza a 2-a :al

[omoroka]

Re: Cutia de viteze de pe Samurai



stii cum am mai scos eu rulmenti d'astia infiti adanc? am tinut cu mana de rulment si am batut cu ciocanul de lemn capatul axului pana cand a iesit :h5

[cipak]

Re: Cutia de viteze de pe Samurai



Salut, a trecut ceva timp de la ultima postare, dar as vrea sa reinvii putin acest thread, poate imi reinvie si mie cutia de viteze:)



Busu, tu de unde ti-ai luat rulmentii? Sau i-ai pus la loc tot pe cei vechi? Cu sincroanele cum ai rezolvat pina la urma? Daca te rog, imi imprumuti si mie presa ta de extras rulmenti? Asta ca sa nu il rog pe Omoroka sa-mi imprumute mina lui:))

[Busu4x4]

Re: Cutia de viteze de pe Samurai



Rulmentii nu i-am schimbat si nici sincroanele.

Pana la urma am cumparat o cutie second.

Rulmentii ii poti lua de la magazinele de rulmenti, pe cod. Sau iti poti comanda kit-ul de reparatie, de cutie, care era vre-o 200$ si avea tot in el, rulmenti, sincroane si simeringuri http://www.lowrangeoffroad.com/index.php/transmission-rebuild-parts.html



Extractorul il am la garaj, la tara. Daca nu arde, cand mai trec pe acolo, il iau :h5

[Onyx]

Re: Cutia de viteze de pe Samurai



Daca tot e vorba de cutie de viteze nu mai deschid alt topic . Am o mica intrebare referitor la cutie. In timpul mersului (cand las acceleratia ) la Suzi meu pot scoate din viteze fara sa apas ambreajul ( doar treapta 1 si 5 nu am incercat ) dar restul vitezelor ies lejer din viteza fara sa apas ambreajul , nu caraie nu maraie nimic , e normal asa ceva ? eu banuiesc ca daca nu caraie nimic in cutie nu e nimic anormal si nici nu cred ca sar putea distruge ceva in cutie ....

[Busu4x4]

Re: Cutia de viteze de pe Samurai



De iesit, nu-i problema, poate sa iasa, ideea este sa nu iasa singura din viteza :grin:

Daca te chinui putin, poti sa o si bagi in viteza fara sa apesi ambreiajul :wink: NU RECOMAND!!! Dar se poate. Eu am mers vreo 2 luni cu o masina cu pompa de ambreiaj distrusa.

Editat Martie 1, 2013 de Astral
VREUN/VREO ... http://forum.club4x4.ro/showthread.php?50746-Dictionar&p=822865&viewfull=1#post822865

[omoroka]

Re: Cutia de viteze de pe Samurai



De iesit, nu-i problema, poate sa iasa, ideea este sa nu iasa singura din viteza :grin:

Daca te chinui putin, poti sa o si bagi in viteza fara sa apesi ambreiajul :wink: NU RECOMAND!!! Dar se poate. Eu am mers vreo 2 luni cu o masina cu pompa de ambreiaj distrusa.



aha, acuma se explica de ce ai vrut sa repari cutia de viteza :ha:

[Busu4x4]

Re: Cutia de viteze de pe Samurai



aha, acuma se explica de ce ai vrut sa repari cutia de viteza :ha:



Nu bre!!! Prin 2008, aveam o Skoda 120, la care se dusesera garniturile de la pompa de ambreiaj. Mi-au luat vreo 2 luni sa gasesc garniturile si sa le schimb. Asa ca, intre timp, completam in fiecare zi lichidul de frana, iar ambreiajul tinea cat sa bag in 1-a, restul, le potriveam din mers :wink:

Iti dai seama, 2 luni fara ambreiaj, facand zilnic Tineretului-Semanatoarea, la ore de varf?

Sa-ti mai povestesc cum mi-a luat foc, pe la Grozavesti :ha::ha::ha: Lasa, alta data :grin:

Editat Martie 1, 2013 de Astral
VREUN/VREO ... http://forum.club4x4.ro/showthread.php?50746-Dictionar&p=822865&viewfull=1#post822865

[cipak]

Re: Cutia de viteze de pe Samurai



Rulmentii nu i-am schimbat si nici sincroanele.

Pana la urma am cumparat o cutie second.

Rulmentii ii poti lua de la magazinele de rulmenti, pe cod. Sau iti poti comanda kit-ul de reparatie, de cutie, care era vre-o 200$ si avea tot in el, rulmenti, sincroane si simeringuri http://www.lowrangeoffroad.com/index.php/transmission-rebuild-parts.html



Pe asta il iau, are si colivia cu role:wink: Merci!



Extractorul il am la garaj, la tara. Daca nu arde, cand mai trec pe acolo, il iau :h5



Te rog. Am un extractor de rulmenti destul de bun http://www.toya24.pl/media/popup.php?store=4&id=8059 , mai am unul mai slab dar cu lanturi atasate (cum zicea Omoroka mai sus, l-am folosit la scos rulmentii de pe planetara spate), dar mai sigur e cu presa. Cind ai tu timp, oricum mai dureaza pina fac rost de rulmenti.

[AdsoMrk]

Re: Cutia de viteze de pe Samurai



salut

cum aflu codurile la rulmentii din cutie cei trei de pe imput si output shaft

si rulmentul cu ace din imput shaft?

multumesc
