Suport de troliu detasabil "Designed & Handmade by Vio"

[Patrolator]

Eram in pragul R.A.T.-ului si inca nu aveam bara fata HD cu troliu pe masina, asa ca ma dadeam de ceasul mortii ce sa fac... . In concurs, fara Zina Buna (troliu), nu avea rost sa ma dau, iar timp pt. a proiecta si construi o bara ca lumea, IOC. Si-mi vine ideea montarii pe masina a unui suport de troliu detasabil, fara a aduce mari modificari masinii si pe care sa-l realizez intr-o dupamasa.



Am hotarit sa fac o rama in spatele barii originale a masinii, asemanatoare ca principiu celor pt. cirligul de remorca, in care sa se "implinte", printr-o gaura decupata in bara orig., cadrul pe care e montat troliul.

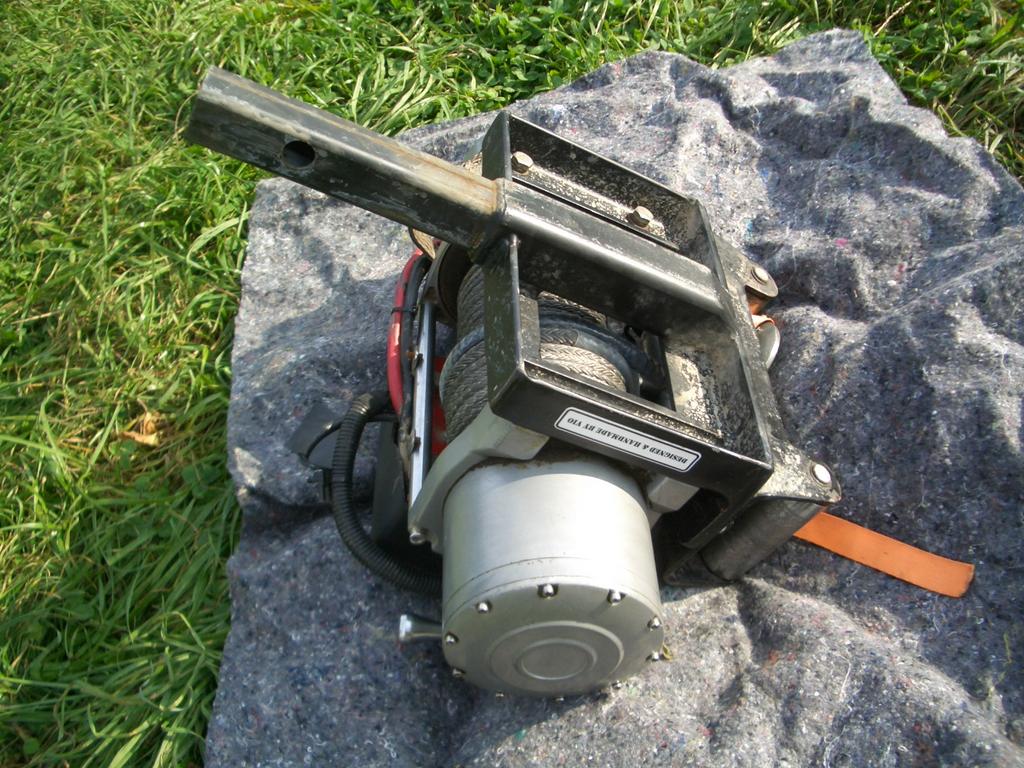

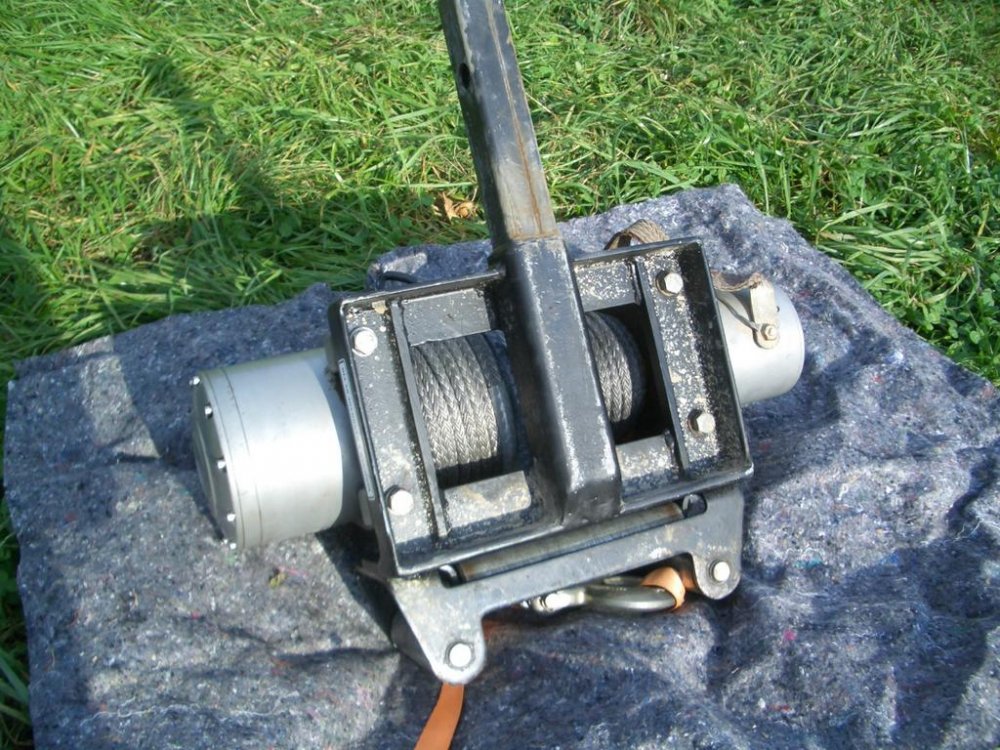

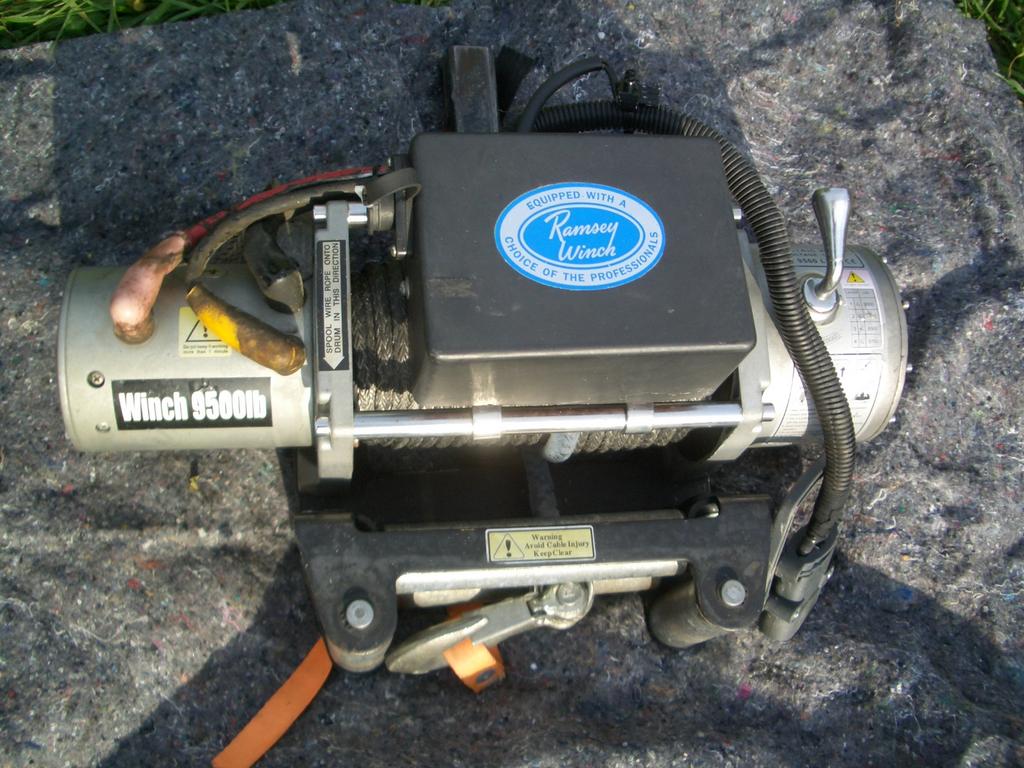

Cadrul troliului si al ferestrei cablului, l-am facut din citeva resturi metalice (profil U si teava patrata) sudate impreuna pe dimensiunile troliului.



[Patrolator]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"

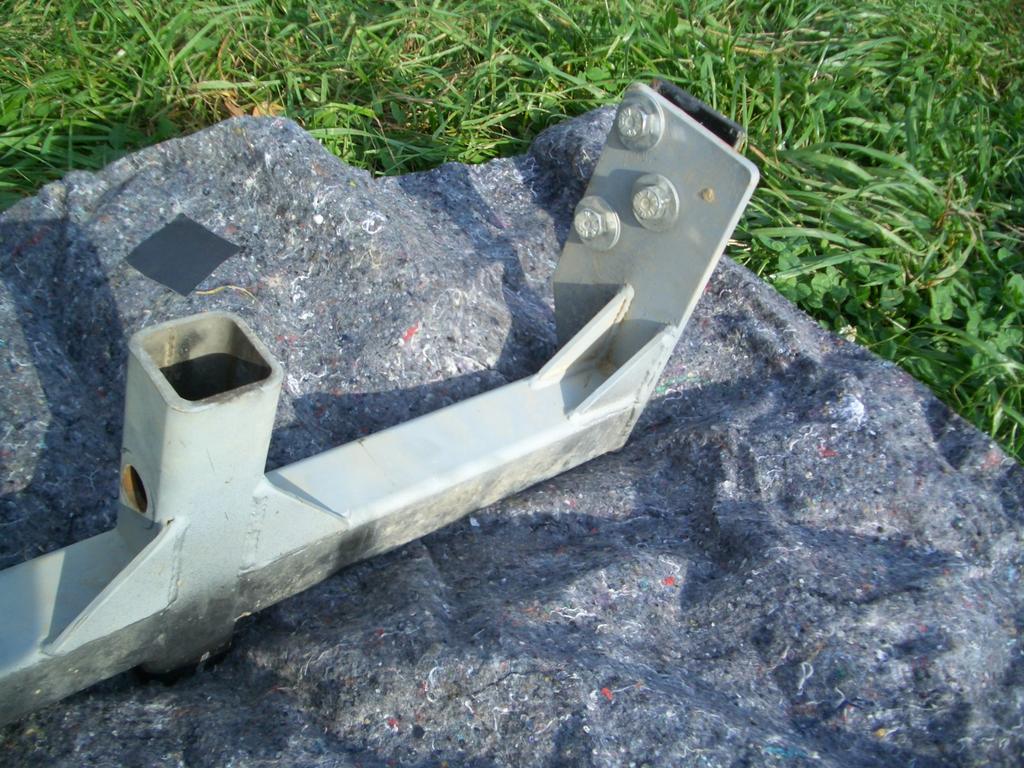

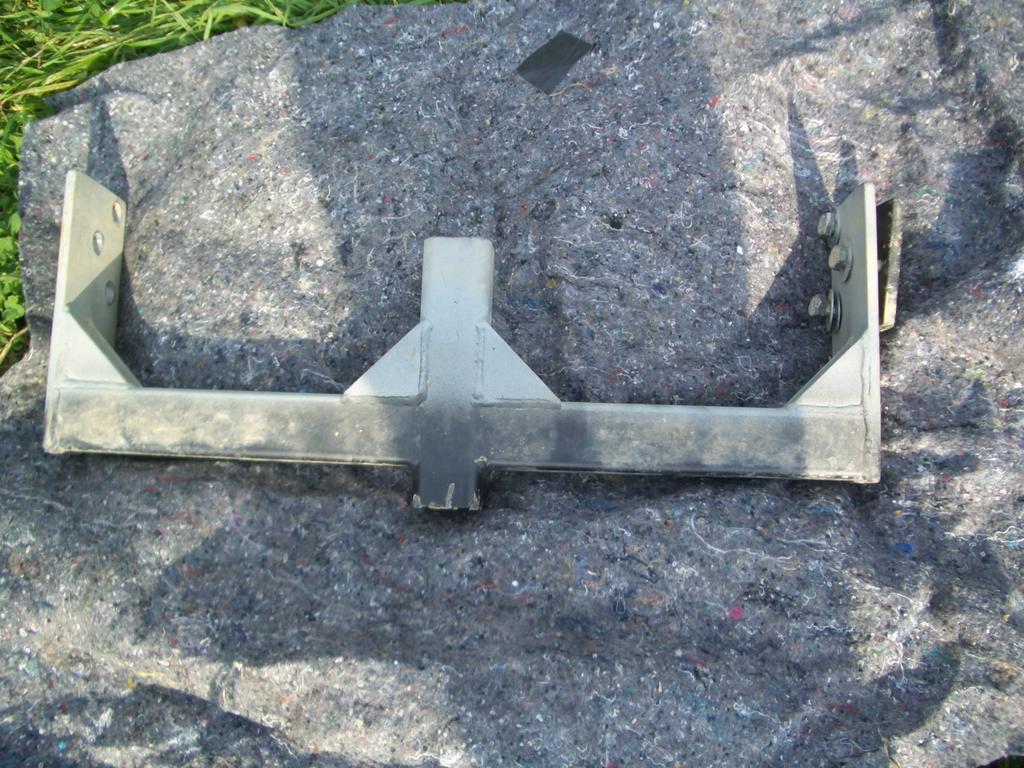

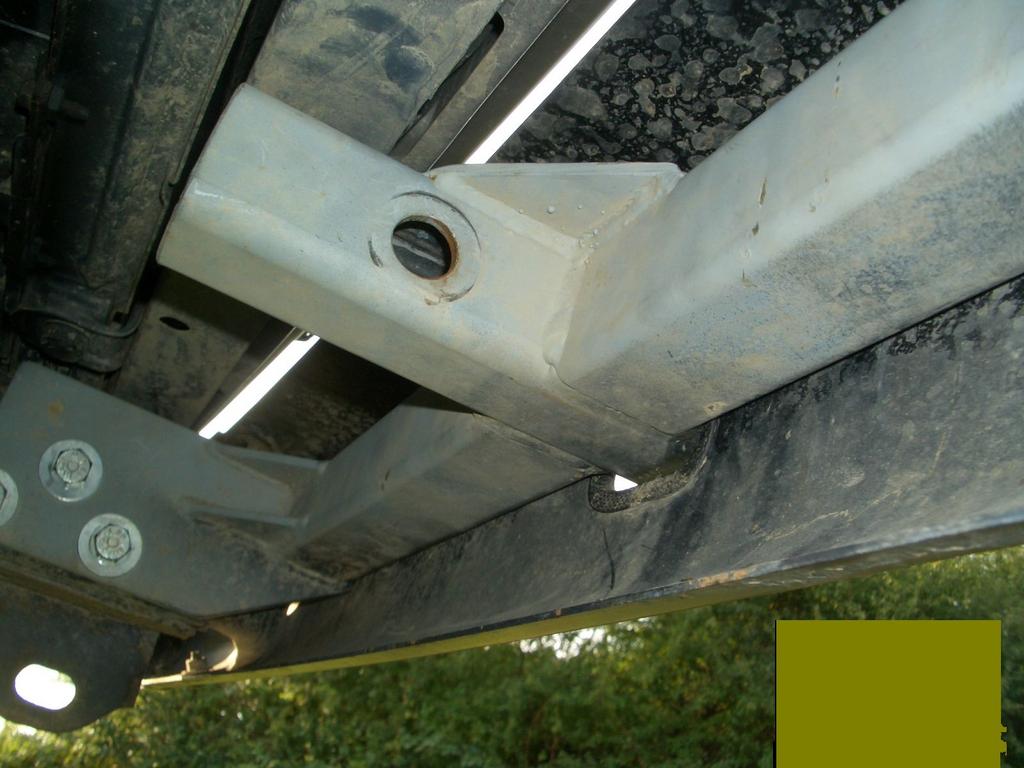

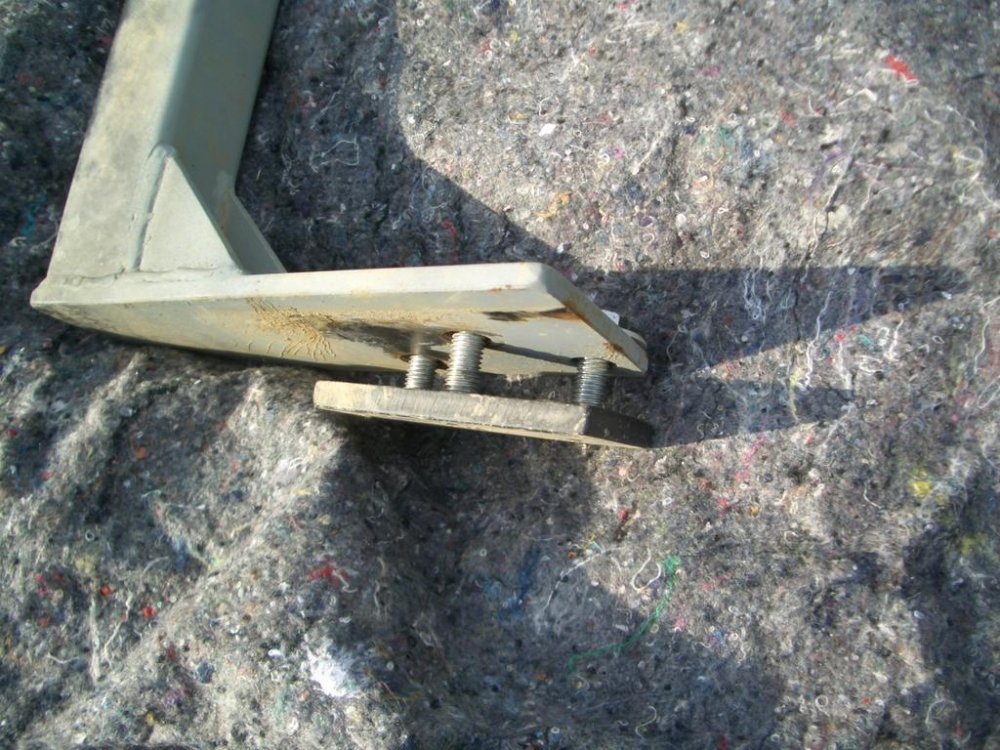

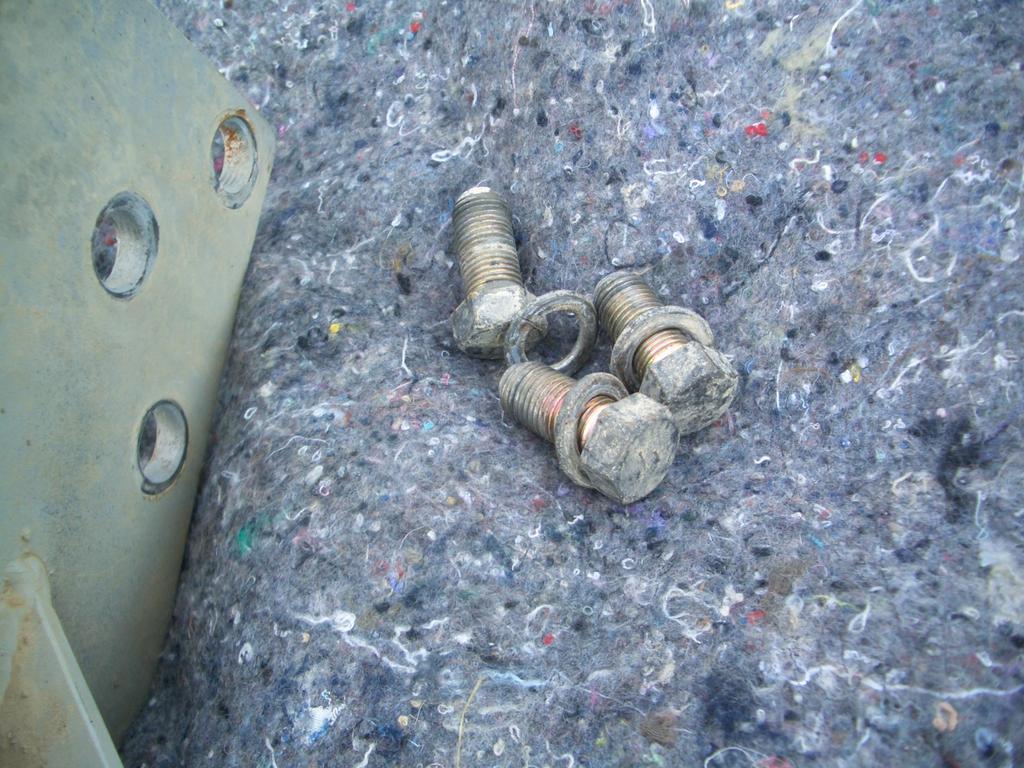

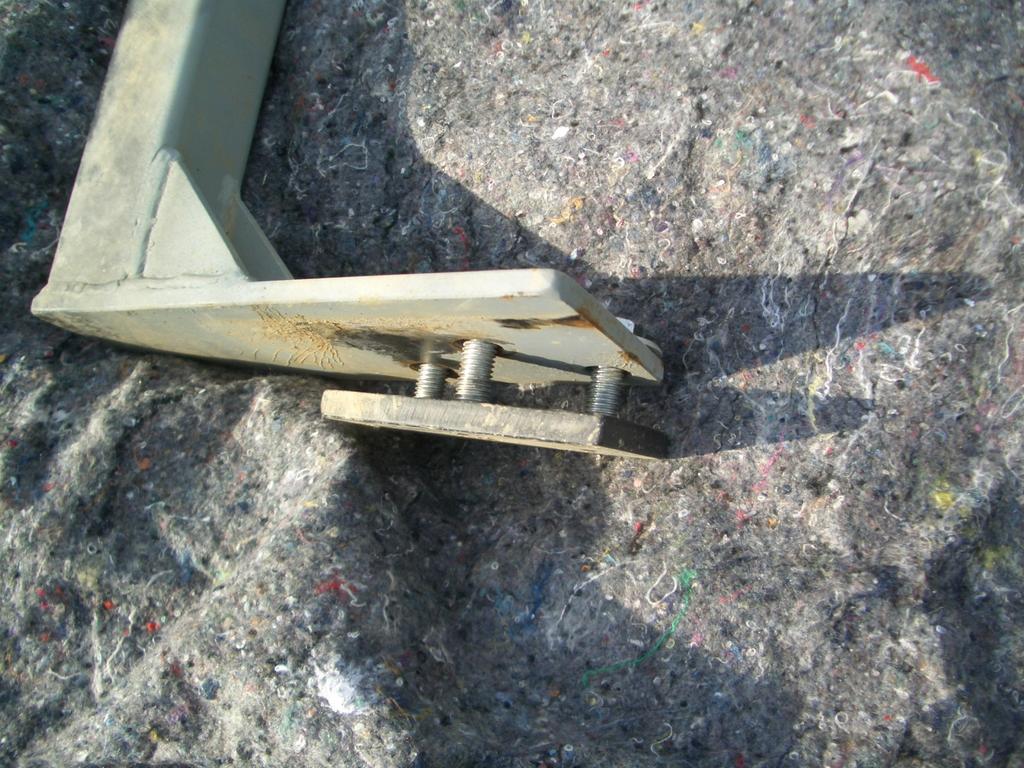

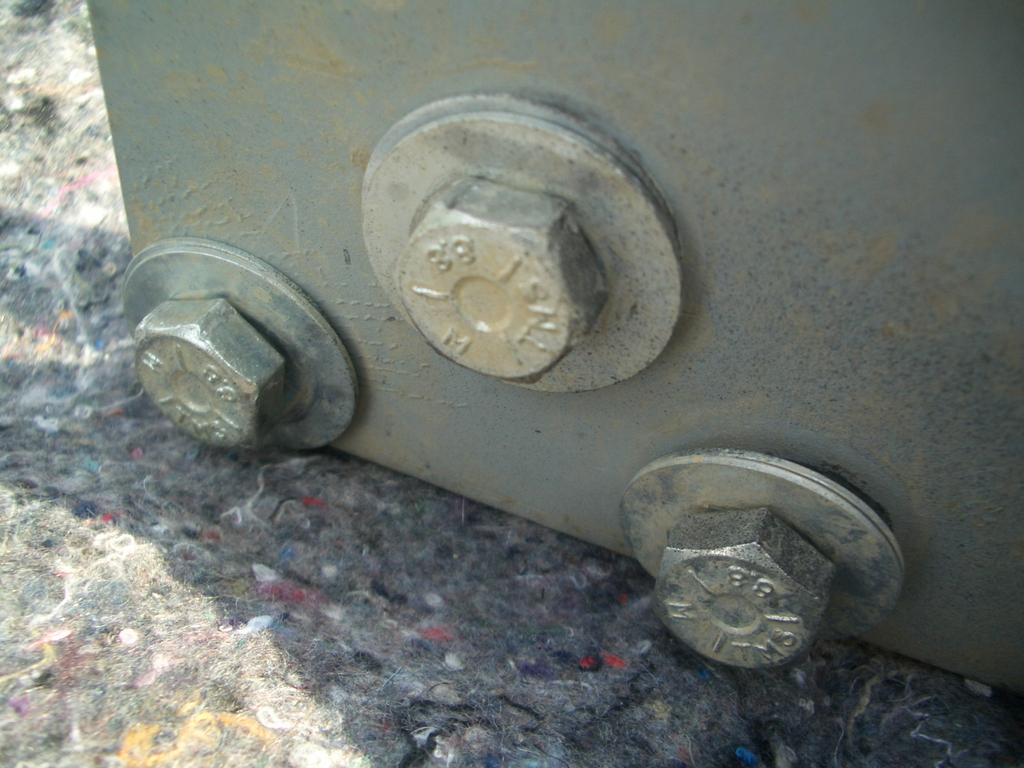

"Rama" montata pe masina, am conceput-o in asa fel, incit sa folosesc puncte de prindere deja existente, si anume pe lonjeronul dreapta, cele trei suruburi M14 cu pas fin care fixeaza ochiul de tractare, iar pe lonjeronul singa, cele trei gauri existente.

Rama am executat-o din teava patrata 50x50mm si platbanda cu grosimea de 10mm.

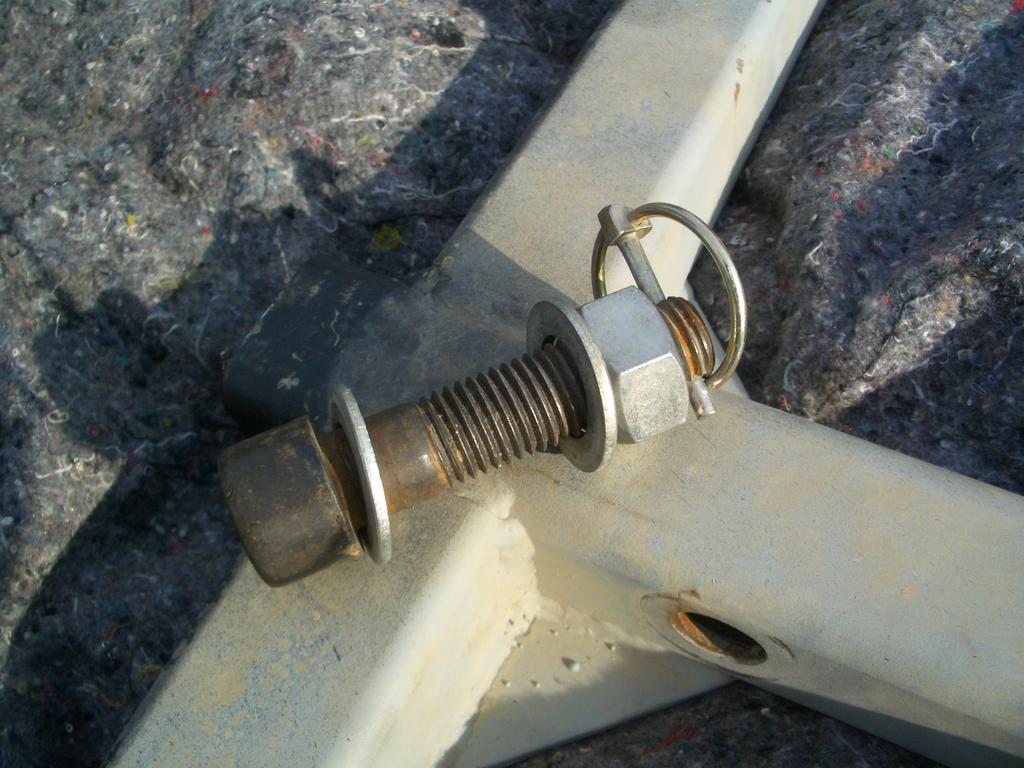

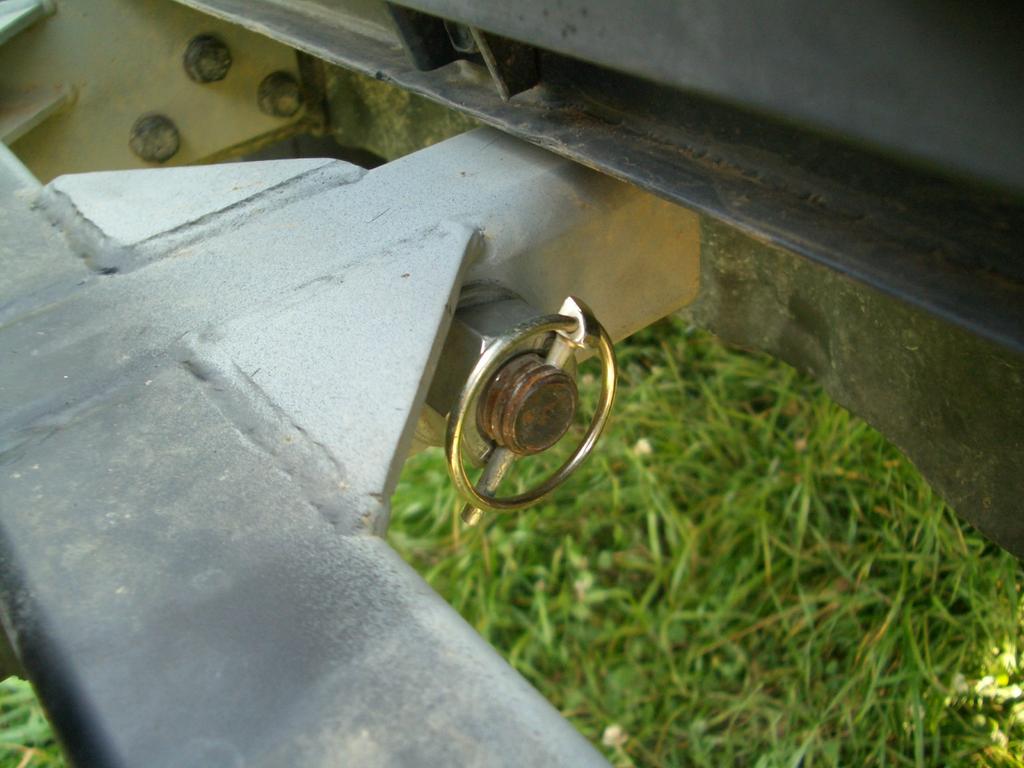

"Imbinarea" mecanica intre rama si suportul de troliu se face "infighind" teava suportului (40x40) in teava ramei (50x50) si asigurind totul cu un "boltz", care e de fapt un surub M20 cu piulita si cu o gaura pt. un "stift" care sa impiedice desurubarea piulitei.



Editat August 27, 2011 de Patrolator

[nick67]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"



Interesant suportul.

Uite aici si 2 suporti de pus si pe carlig: http://www.firstfour.co.uk/portable-winches/porta-pull2-9500lb-12v-winch-system-2069204-337470-659351.php

http://www.firstfour.co.uk/portable-winches/porta-pull1-6000-12v-winch-system-1443765-337470-.php

Daca tot e detasabil pe fata poate pui o nuca sa mearga si pe spate.

Editat August 27, 2011 de nick67

[Patrolator]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"



Interesant suportul.

Uite aici si 2 suporti de pus si pe carlig: http://www.firstfour.co.uk/portable-winches/porta-pull2-9500lb-12v-winch-system-2069204-337470-659351.php

http://www.firstfour.co.uk/portable-winches/porta-pull1-6000-12v-winch-system-1443765-337470-.php

Daca tot e detasabil pe fata poate pui o nuca sa mearga si pe spate.



:tk pt. sugestie, dar eu nu am interes pt. un sistem la care sa tot fug cu troliul in brate de la un capat la altul al masinii, iar pt. folosinta zilnica, doamne-multam`, mai am si alte mijloace de locomotie.



Poate fi insa folositoare colegilor care sint interesati de asa ceva.:h5



Acum, dupa concurs si concediu, ma voi apuca de confectionarea unei bari HD fata, cu troliu montat permanent, precum si a unei bari HD spate (ai vazut doar "live" ce am reusit sa-i fac celei originale:grin:), probabil tot cu troliu montat permanent.



Ce am facut eu, e rezolvarea pe metru patrat, intr-o dupamasa, a unei probleme majore inaintea concursului:grin:.

Editat August 30, 2011 de Patrolator

[Patrolator]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"

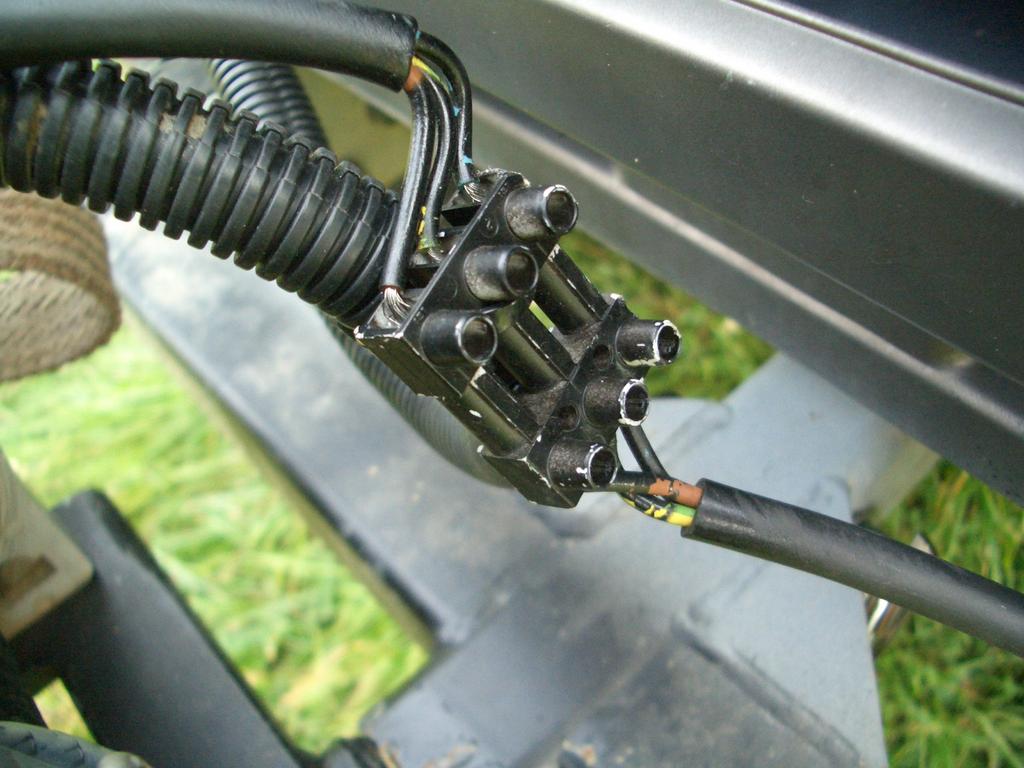

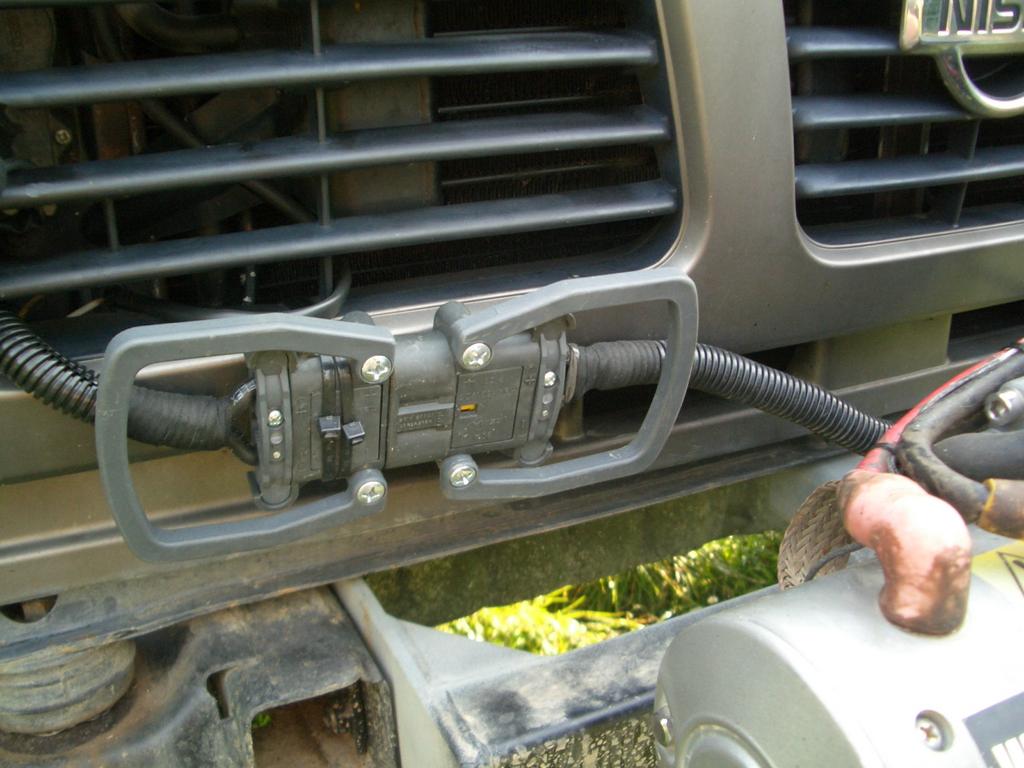

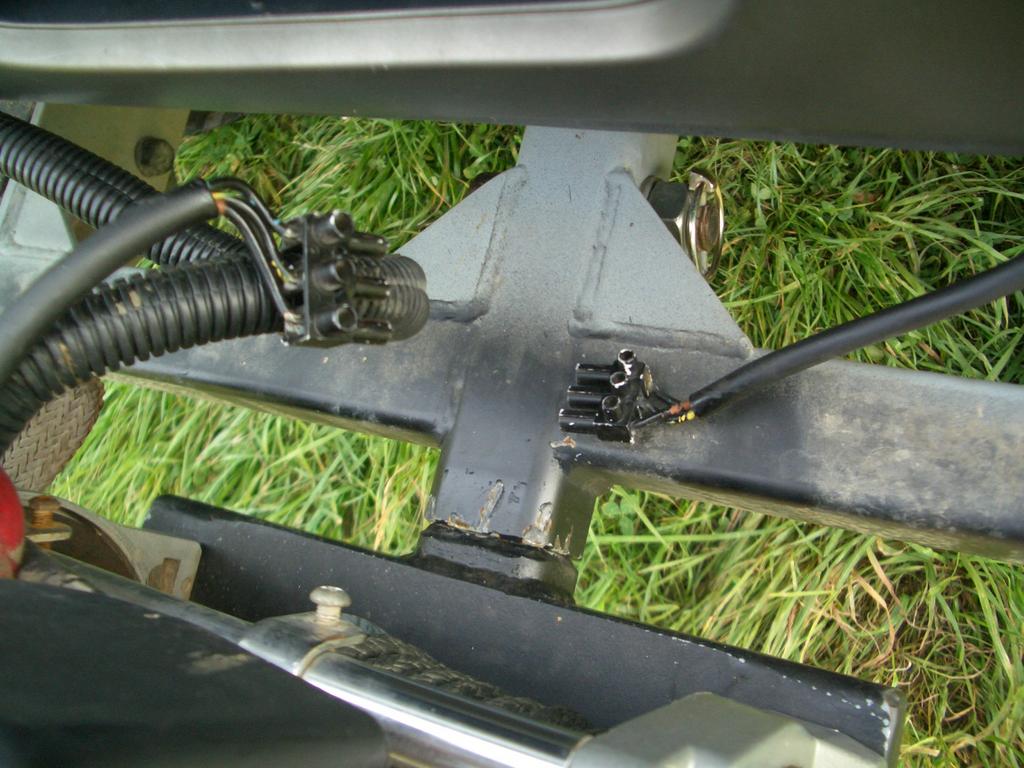

Pt. alimentarea cu curent, am folosit un "stecker" de 80A, de la stivuitoare electrice, la care am legat ambele fire la + (pt. a dubla amperajul), minusul fiind luat de la sasiu/caroserie si un mic stecker pt. telecomanda radio (w-less).

[ATTACH=CONFIG]114323[/ATTACH]

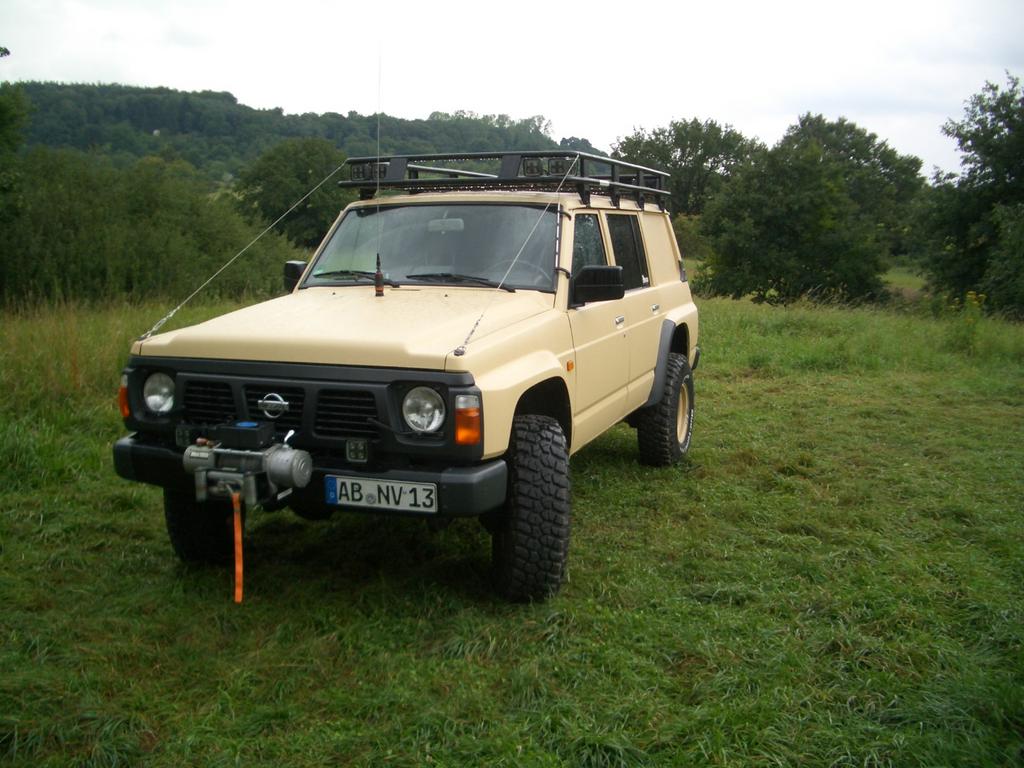

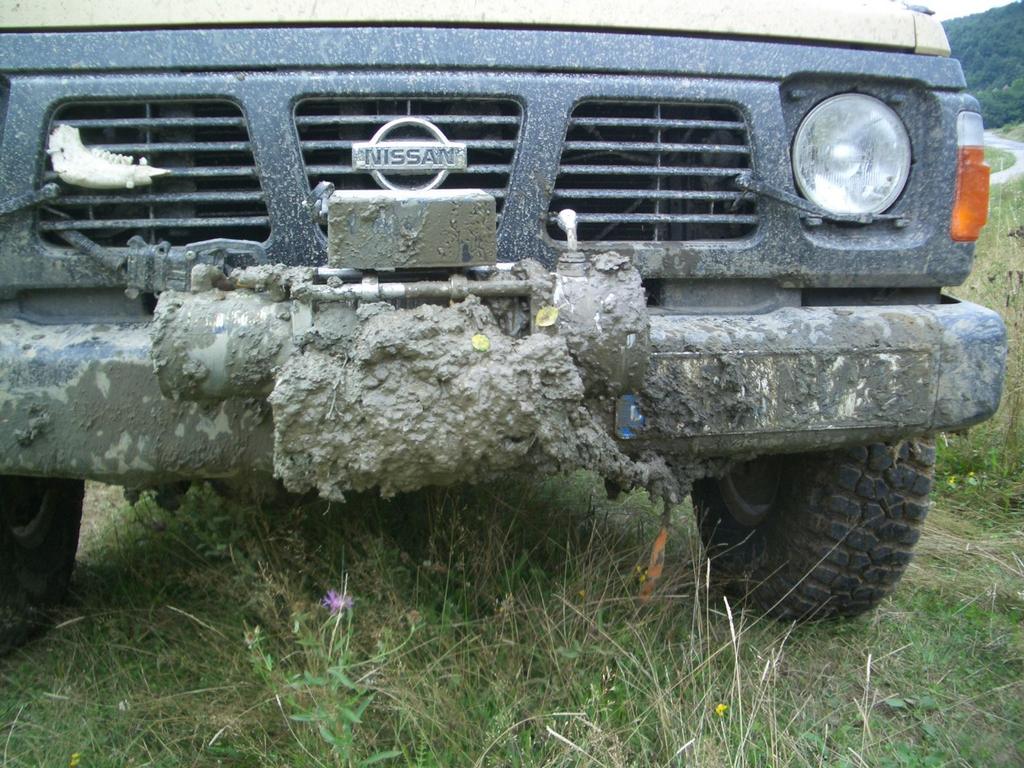

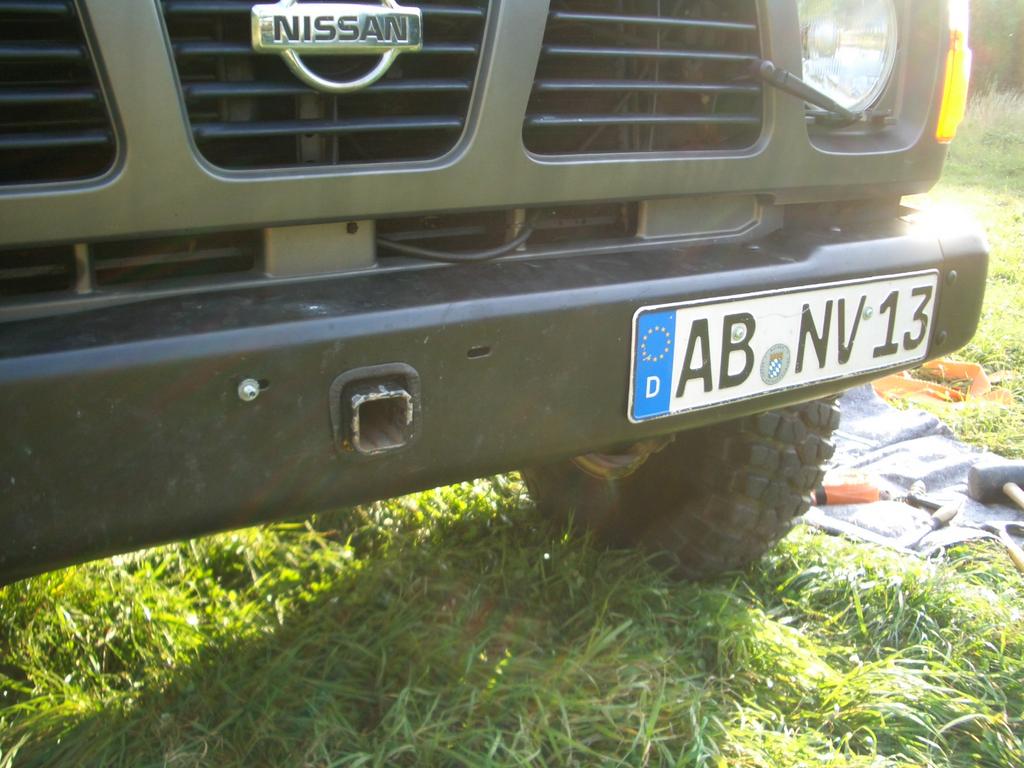

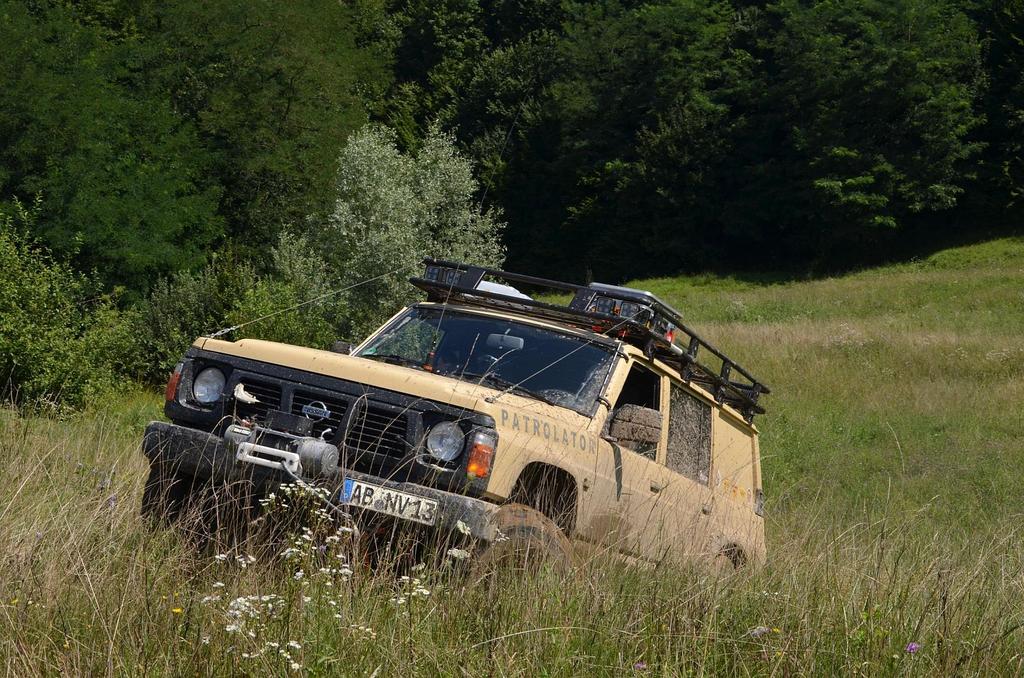

O mica "decupatura" in bara originala, numarul mutat mai in singa, montat totul la loc, voila`:



[Plitz]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"



Un nou post tip "Patrolator", felicitari:g

Am folosit un sistem asemanator pt troliul electric de la platforma, mai ales la utilizare ocazionala e f. bun.

Acum zilele pana cand voi ajunge la Heilbronn sa iau Y 60-ul se pot numara pe destele de la 2 maini asa ca sa vedem bara! Ca roof-rack-ul l-am studiat cu atentie..

[bogthebat]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"



Interesanta abordarea! Intrebare: daca troliul se monteaza ca un carlig de remorcare, pe un canal, atunci forta de tragere a troliului nu actioneaza numai asupra surubului din poza de mai jos? Sau in alte cuvinte, cum s-a impartiti forta de tragere?

[ATTACH=CONFIG]114496[/ATTACH]

[Patrolator]

Re: Suport de troliu detasabil "Designed & Handmade by Vio"



Interesanta abordarea! Intrebare: daca troliul se monteaza ca un carlig de remorcare, pe un canal, atunci forta de tragere a troliului nu actioneaza numai asupra surubului din poza de mai jos? Sau in alte cuvinte, cum s-a impartiti forta de tragere?

[ATTACH=CONFIG]114496[/ATTACH]



Daca tractiunea se executa exact inainte (0° in X) atunci surubul este elementul de legatura intre troliu si masina, adica el suporta totul (de aceea e M20 si nu mai mic, sa nu se foarfece, forfecheze, forfecareasca, etc. :wink:). Cu cit unghiul se mareste forta se distribuie tot mai mult si pe peretii tevii in care e infipt suportul.

Editat August 30, 2011 de Patrolator
