Recamier in Y60 "Designed & Handmade by Vio"

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Superba lucrarea! Sunt invidios ca ai timpul necesar!



O idee totusi: eu as monta viziere de aerisire pentru izolatia aia facuta la caroserie. Undeva intr-o pozitie ridicata si undeva jos sa circule aerul. Eventual sa se poata inchide/deschide manual sau automat ca sa pastrezi nivelul de zgomotla rulare cat mai redus dar cand esti oprit ele sa se deschida sa circule aerul.



Sau un microventilator montat undeva si alimentat cu celule fotovoltaice?



Succes si continua ca noi te urmarim.



Ciao!



Aerul circula nestingherit, ca si inainte, prin vizierele de aerisire originale ale masinii montate in stilpul D atit in exterior, cit si in interior, precum si pe linga tapiteria interioara care ca si cea originala este prinsa doar in clipsuri si nu lipita ermetic.

Oricum merci de sugestie.

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Avind in vedere ca afara-i frig, eu sint putin racit iar piesele pt. caseta de directie pe drum, m-am gindit sa-mi omor dupamasa cu ceva ce era mai demult pe lista "TO DO", anume montarea unor puncte de fixare putin mai estetice pe placa culisanta a recamierului. Asa ca am adus placa sus si m-am apucat de treaba.

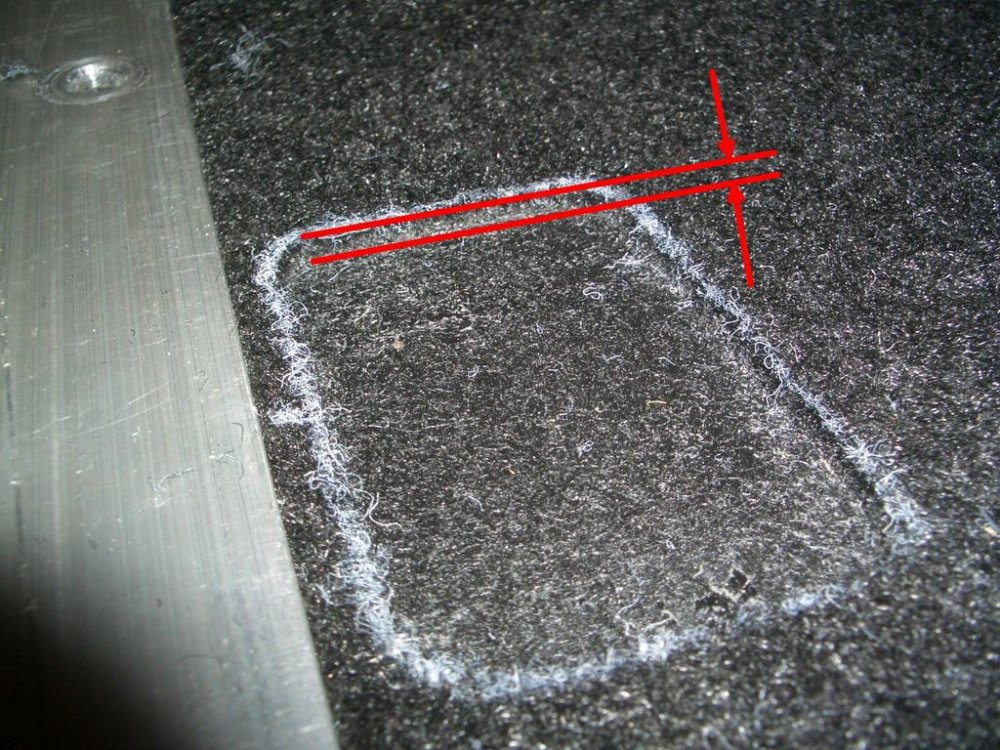

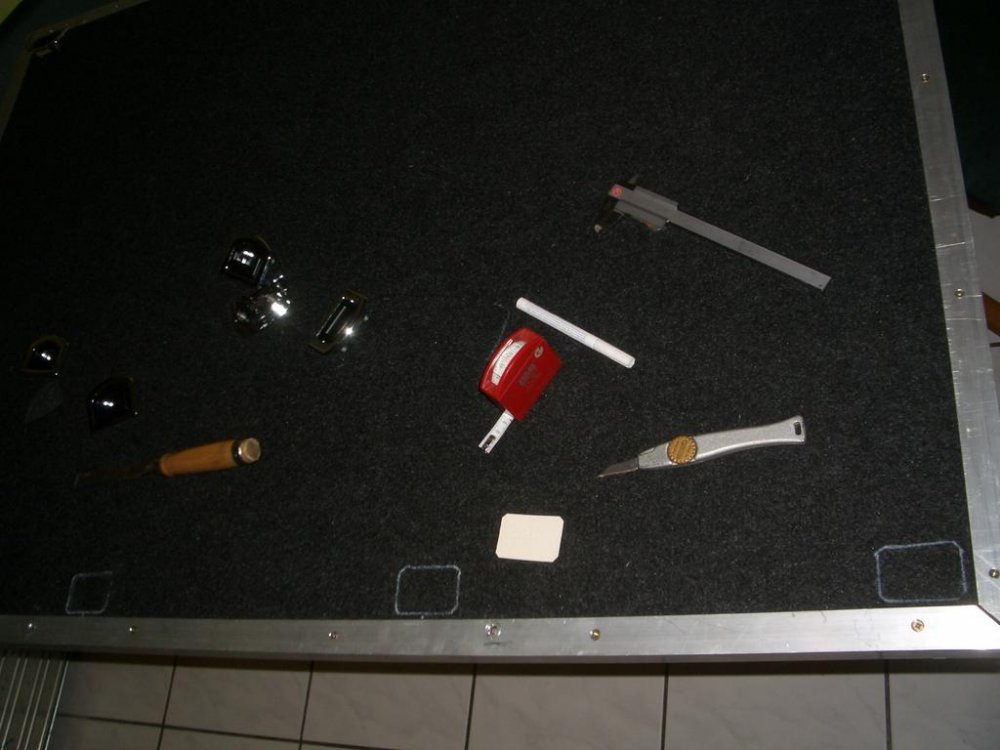

Am confectionat un sablon (din cutia antibioticelor pe care le inghit tot la 8 ore:hl), cu care am "marcat" locurile ce trebuiesc decupate.

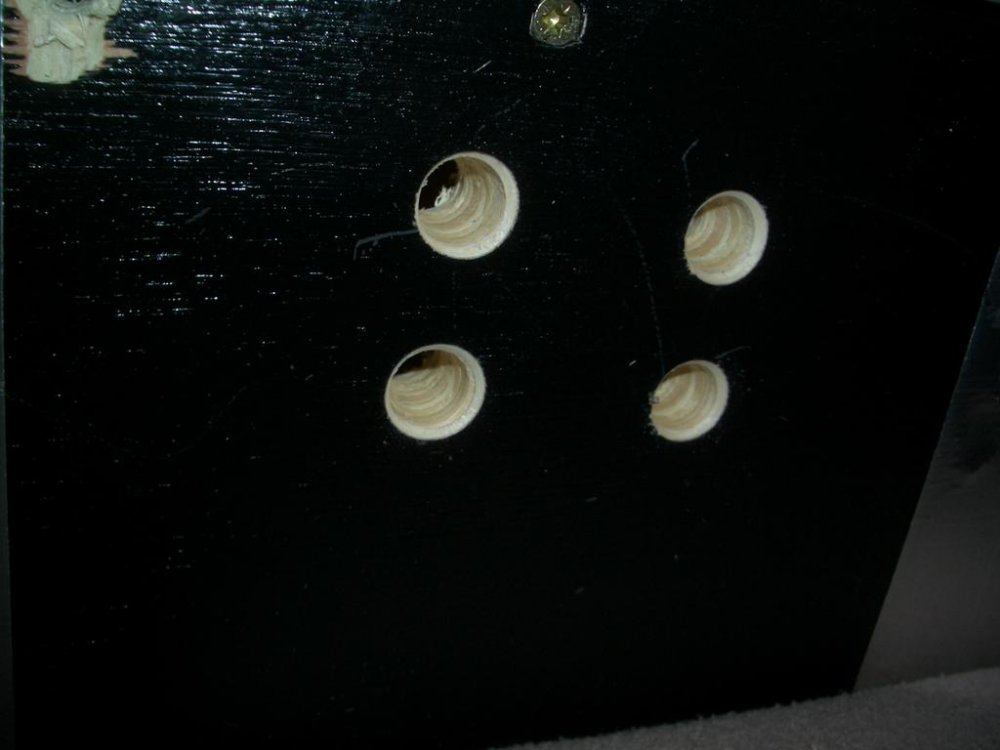

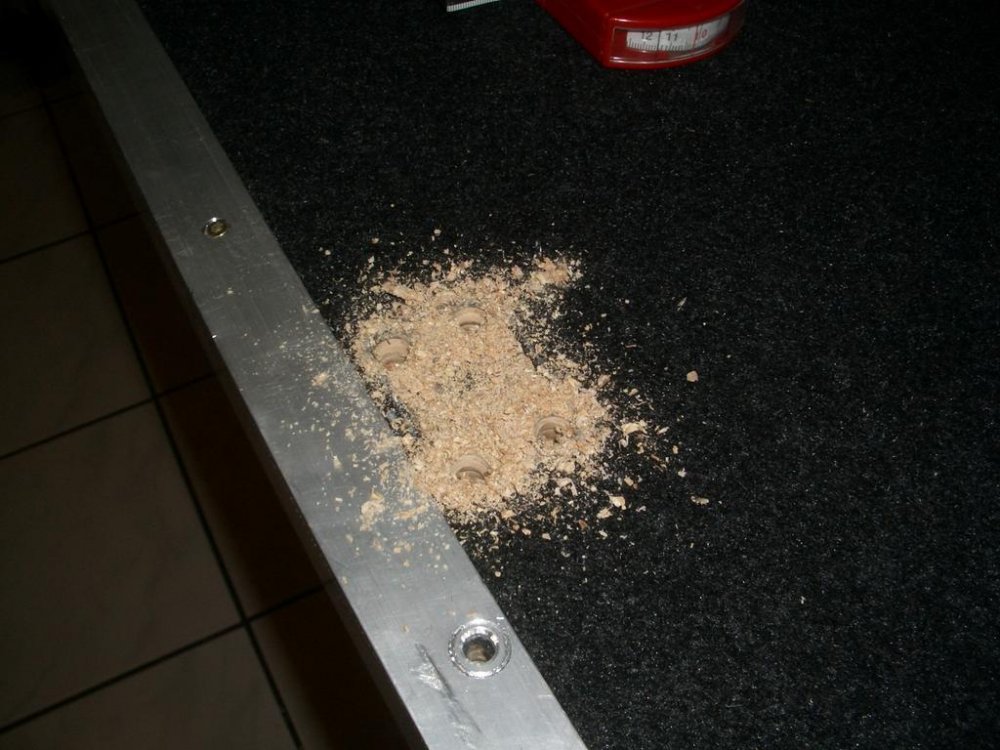

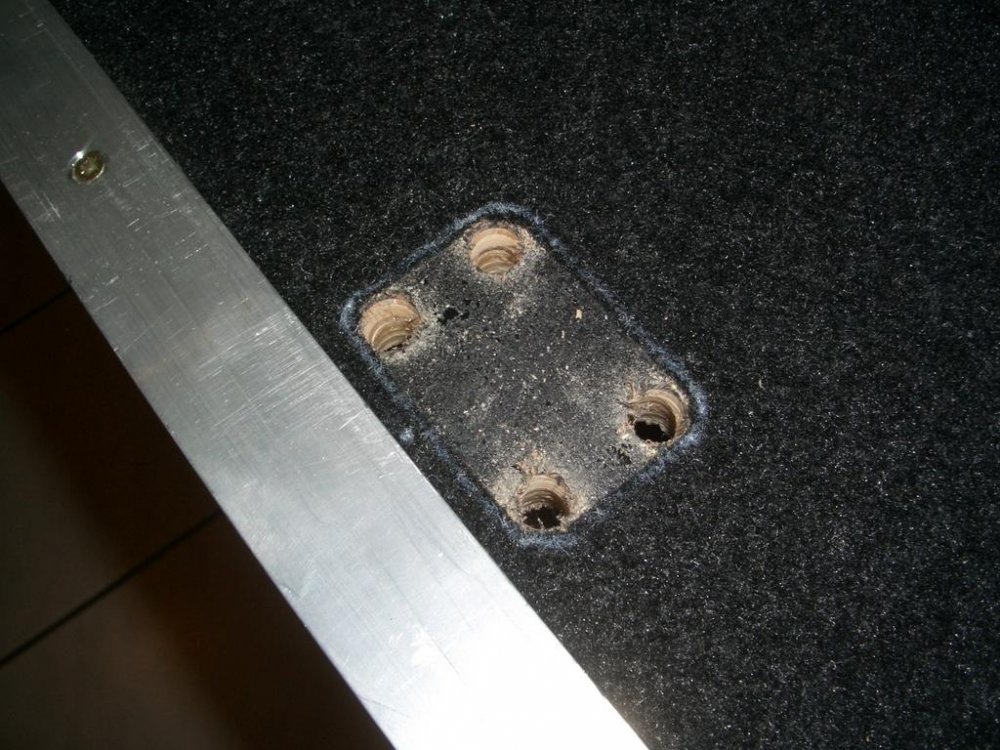

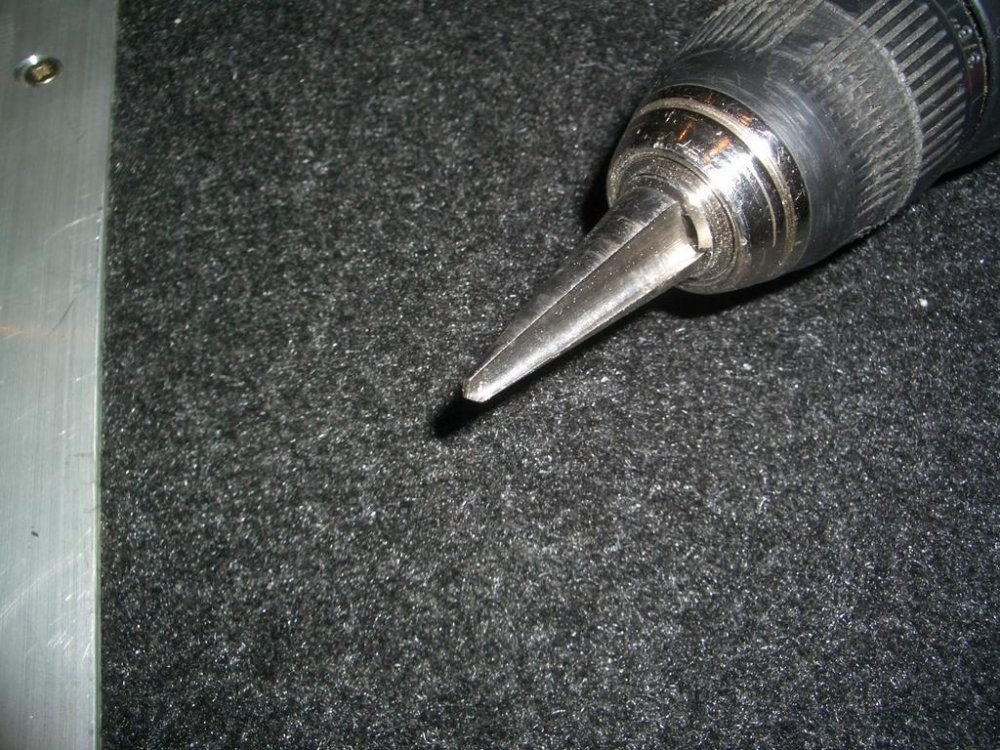

Cu un scalpel, am taiat mocheta in locurile respective, iar cu un burghiu conic (pt. a nu se "rupe" lemnul pe partea cealalta la iesirea burghiului) am dat gauri la "colturi".



[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"

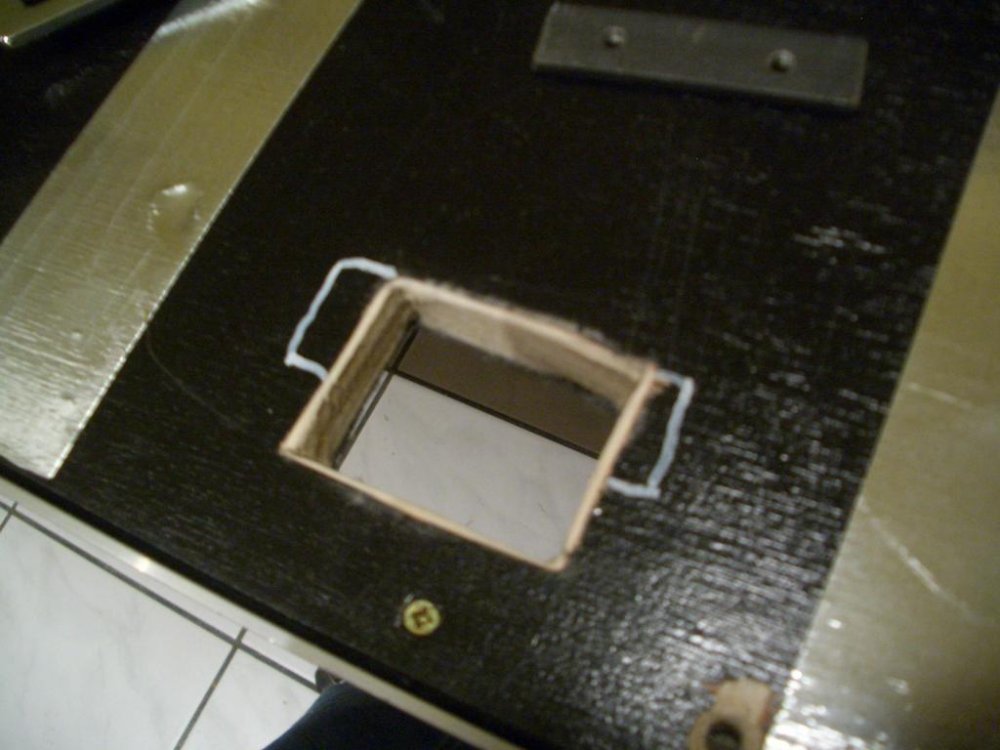

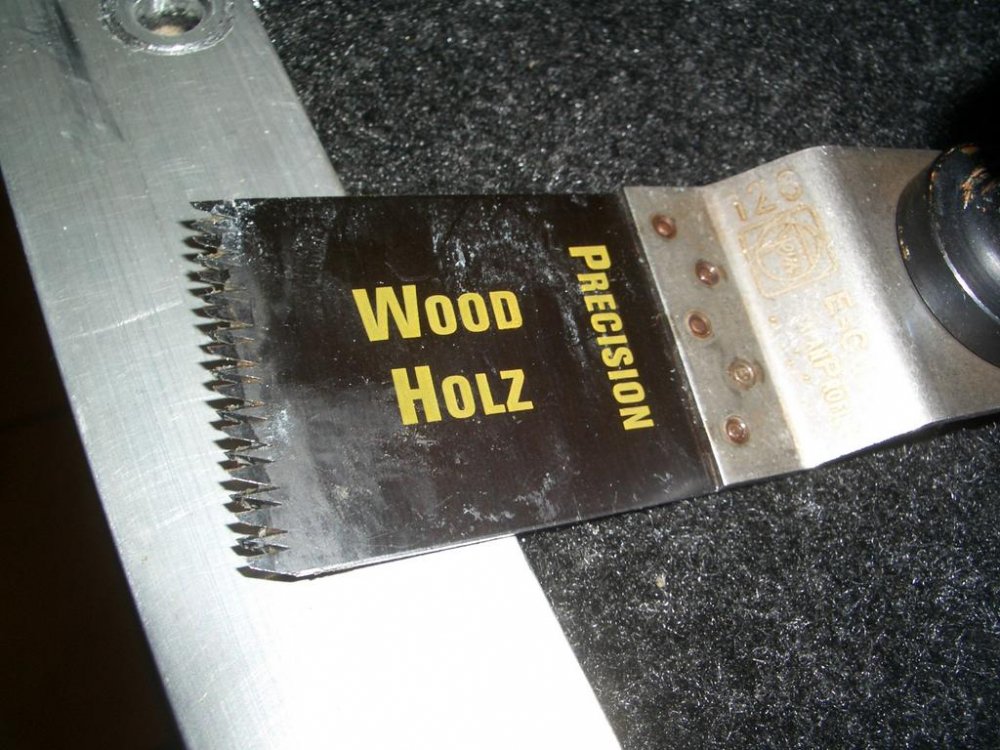

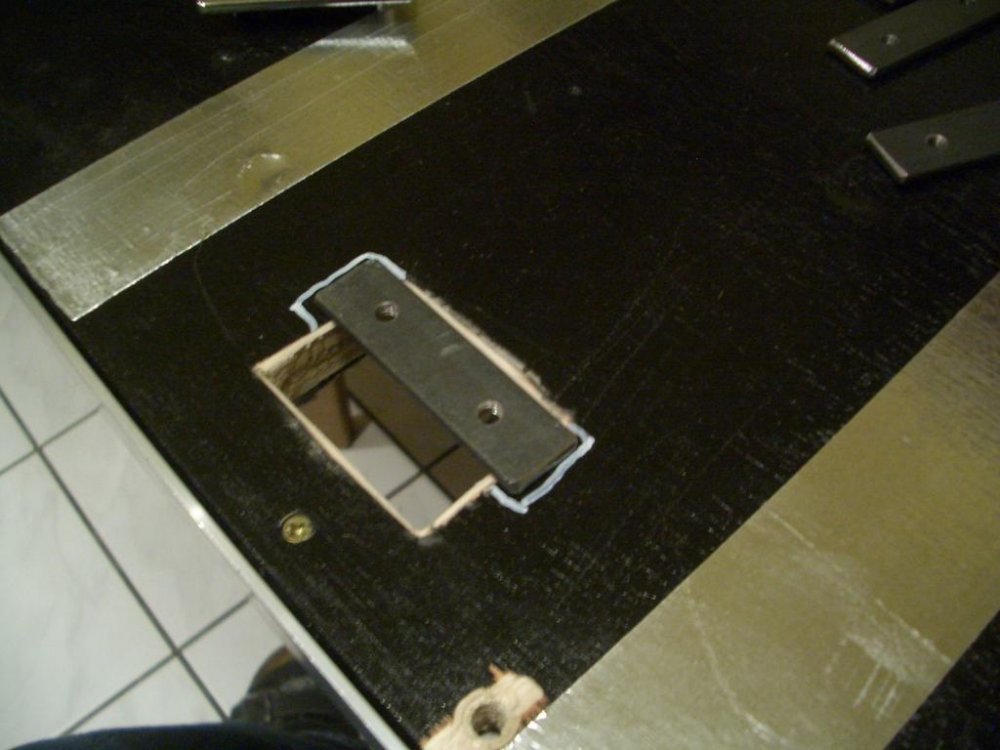

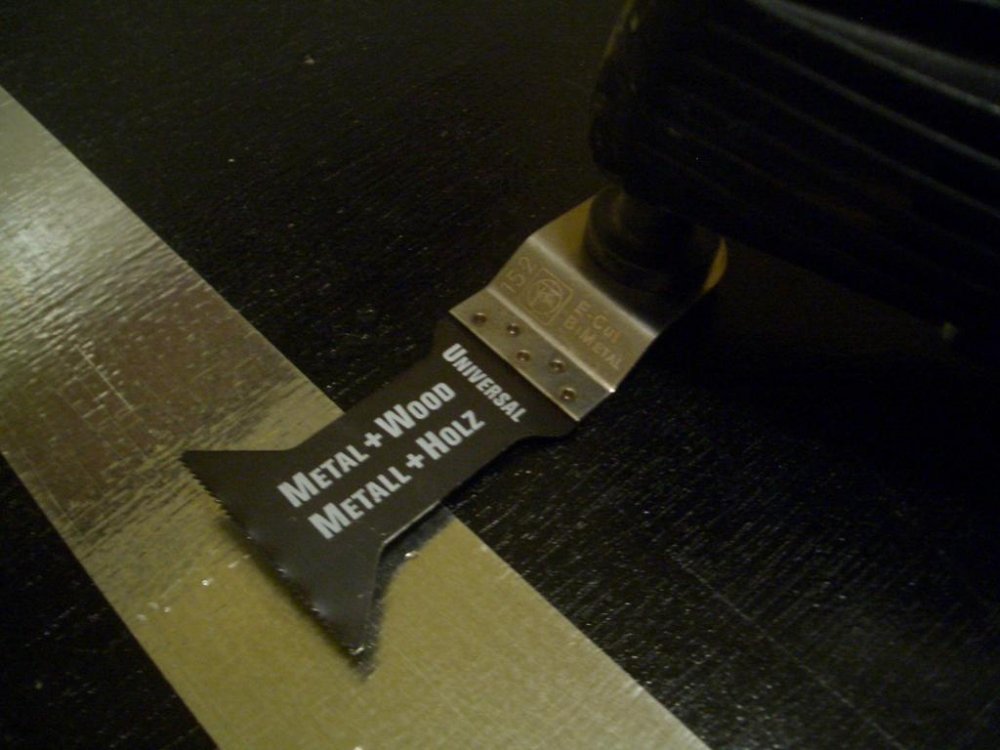

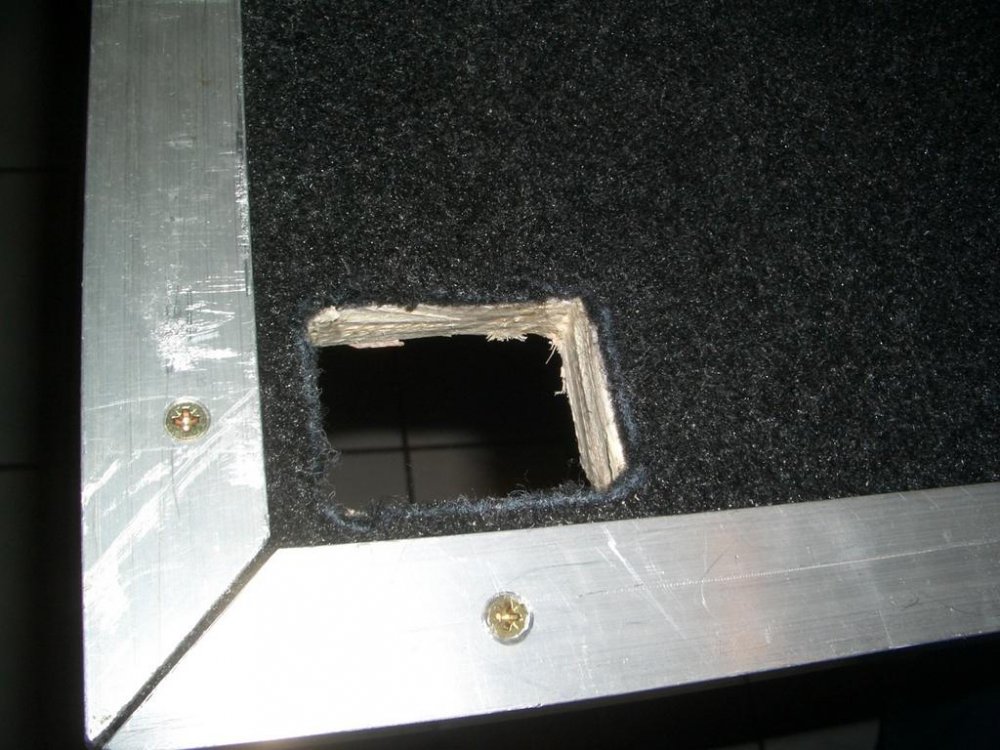

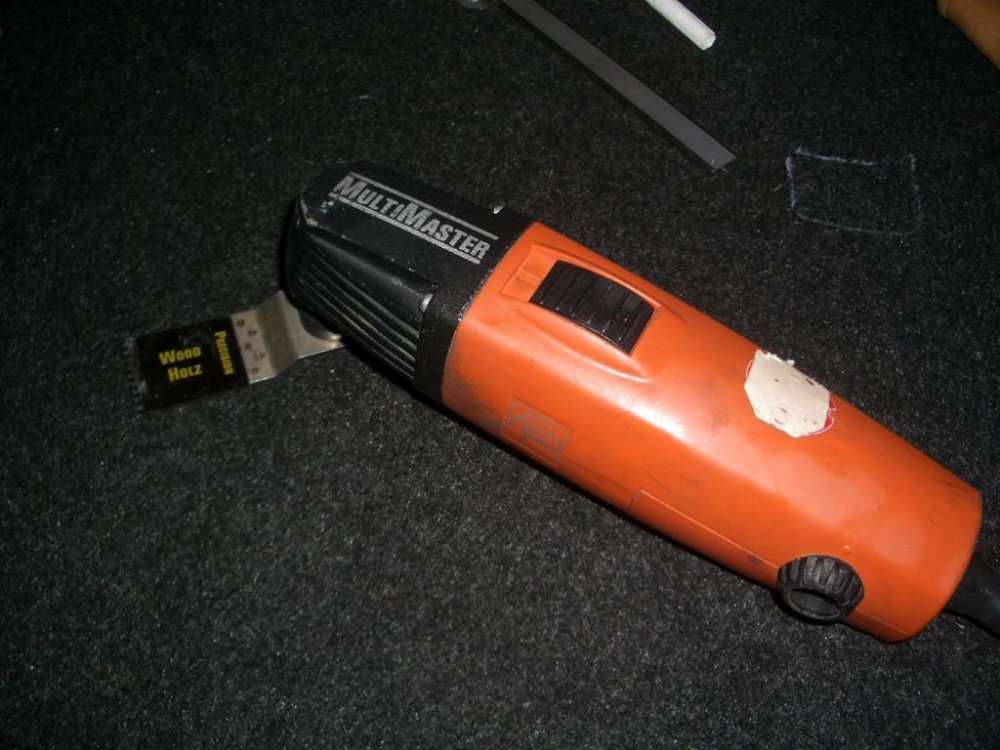

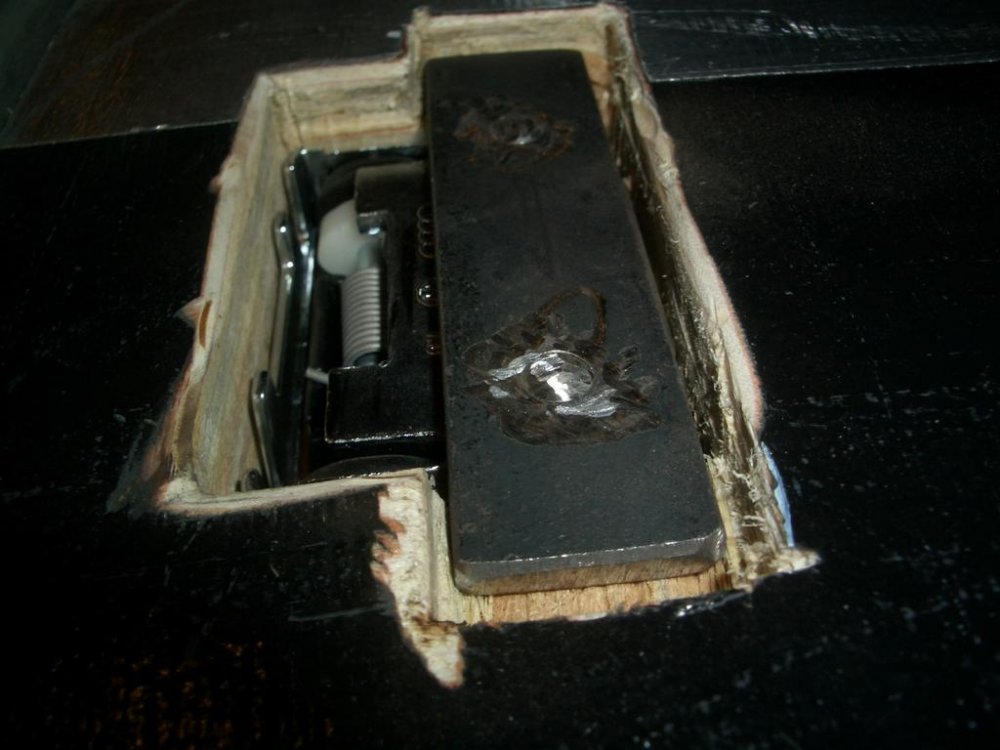

Cu Multi-Master-ul (cu pinza dura pt. lemn) am decupat placajul "altan", astfel incit sa incapa inelele pliabile. Pe verso (cu pinza fina pt. lemn si metal) am decupat locurile in care sa se "ingroape" contrapiesele (handkrafted by Vio:grin:) de fixare, care nu au voie sa se "uite" in afara suprafetei culisante. Aceste "contrapiese" le-am facut din platbanda de 20x4mm, in care am facut, in fiecare, cite 2 gauri filetate M6. Si dupa ce am slefuit (debavurat) toate colturile ascutite, am montat inelele.



[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Bineinteles ca la montarea inelelor, am folosit suruburi M6 zincate, de taria 8.8, ca sa nu se foarfece, forfecheze, forfecareasca, etc.:ha:

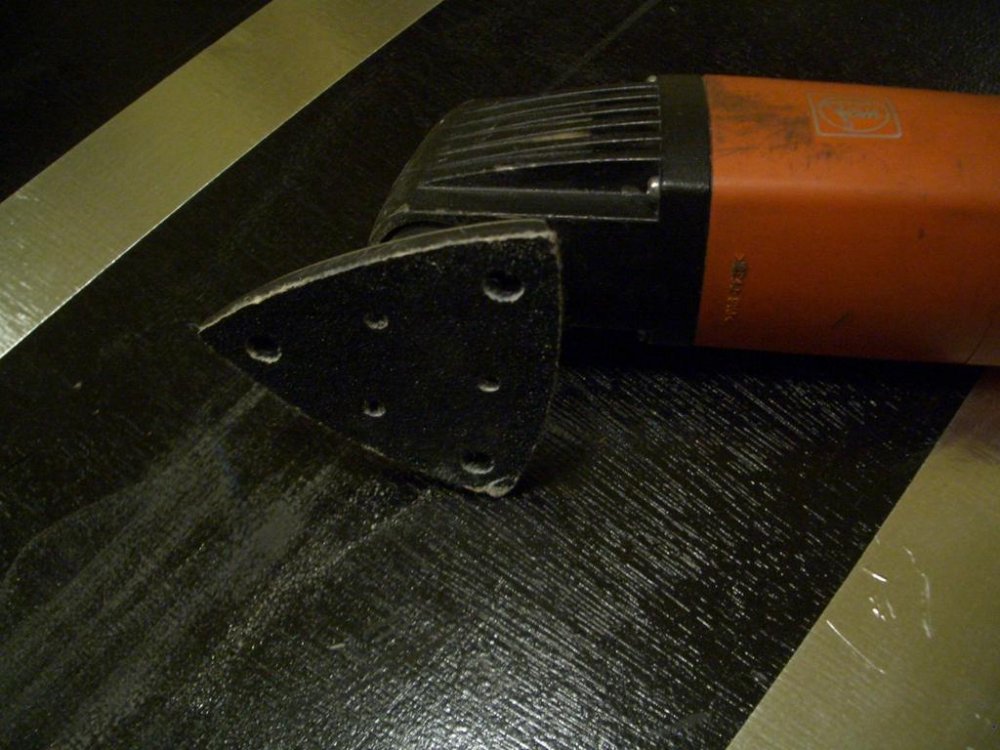

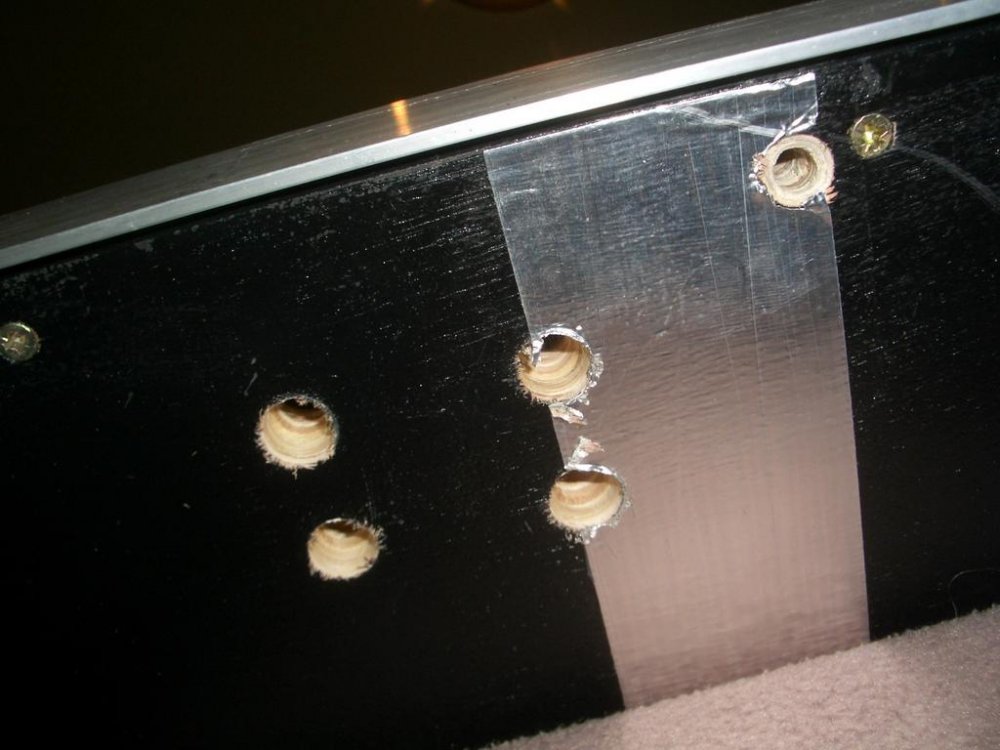

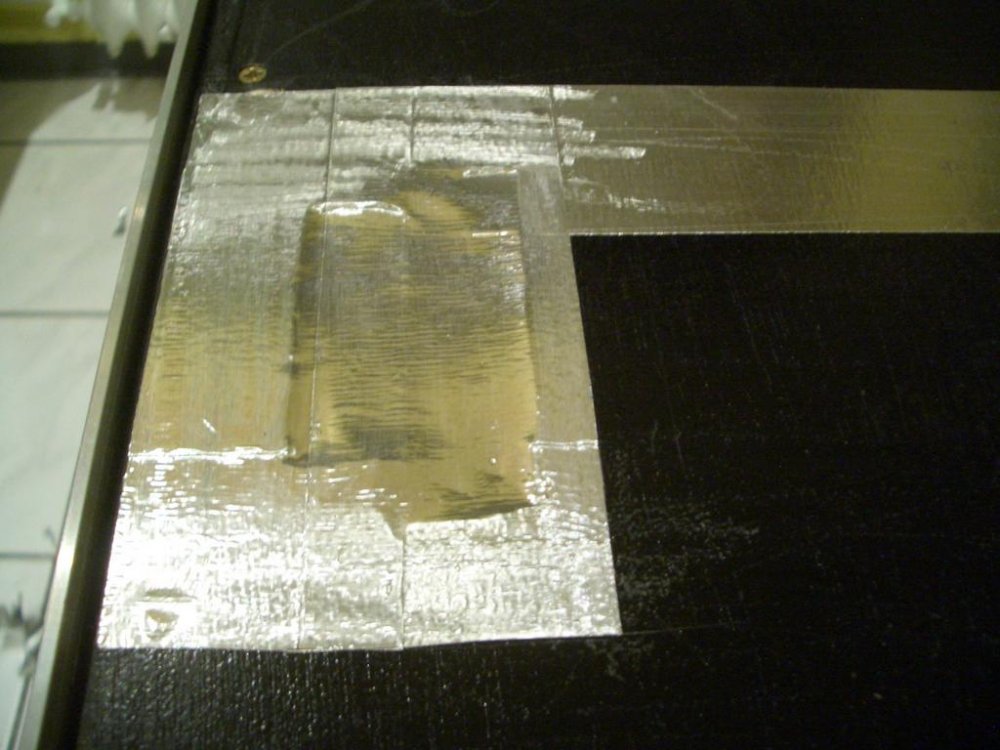

Pe "verso", am "flexat" la nivel, cu Dremel-ul, capetele suruburilor. Apoi am lipit peste "operatie" banda autoadeziva de aluminiu de 0,3mm.

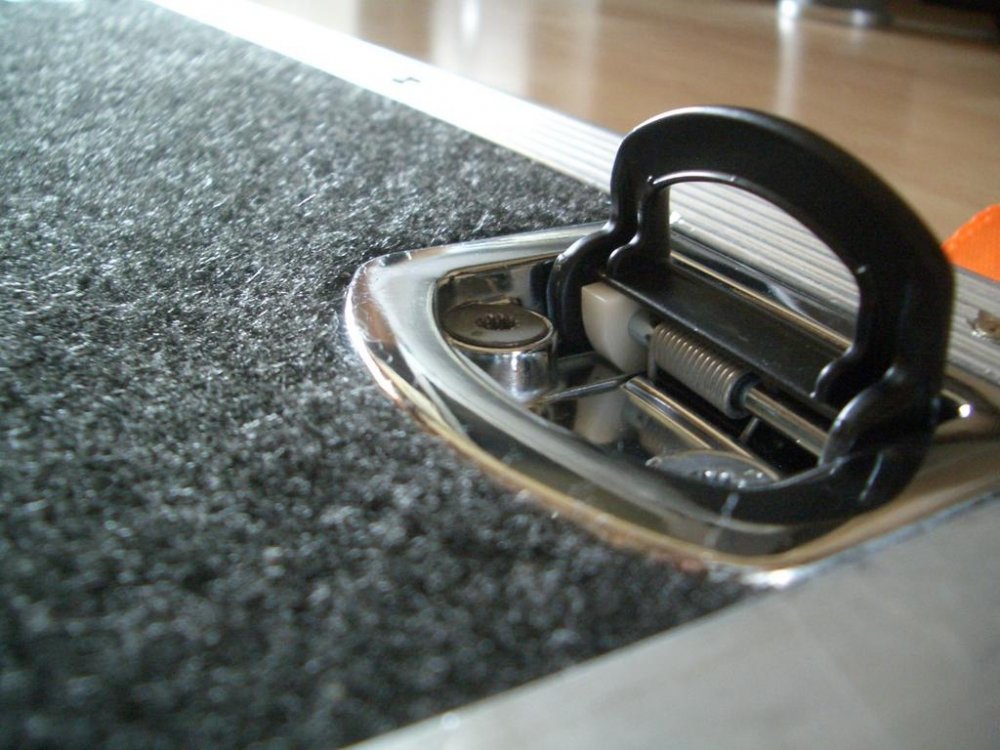

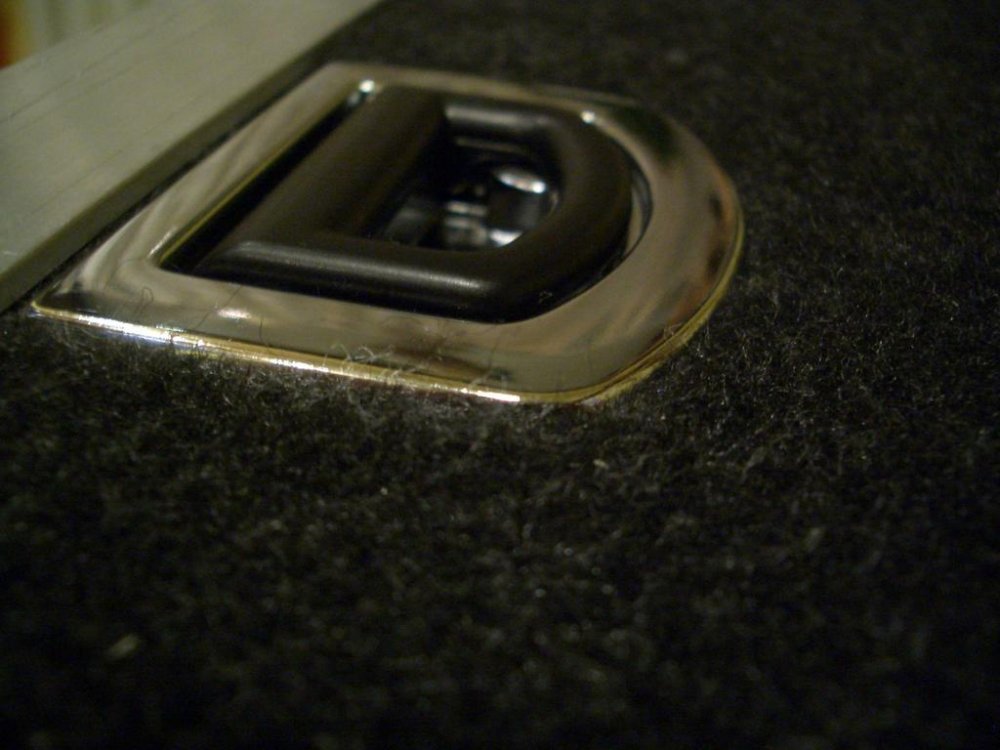

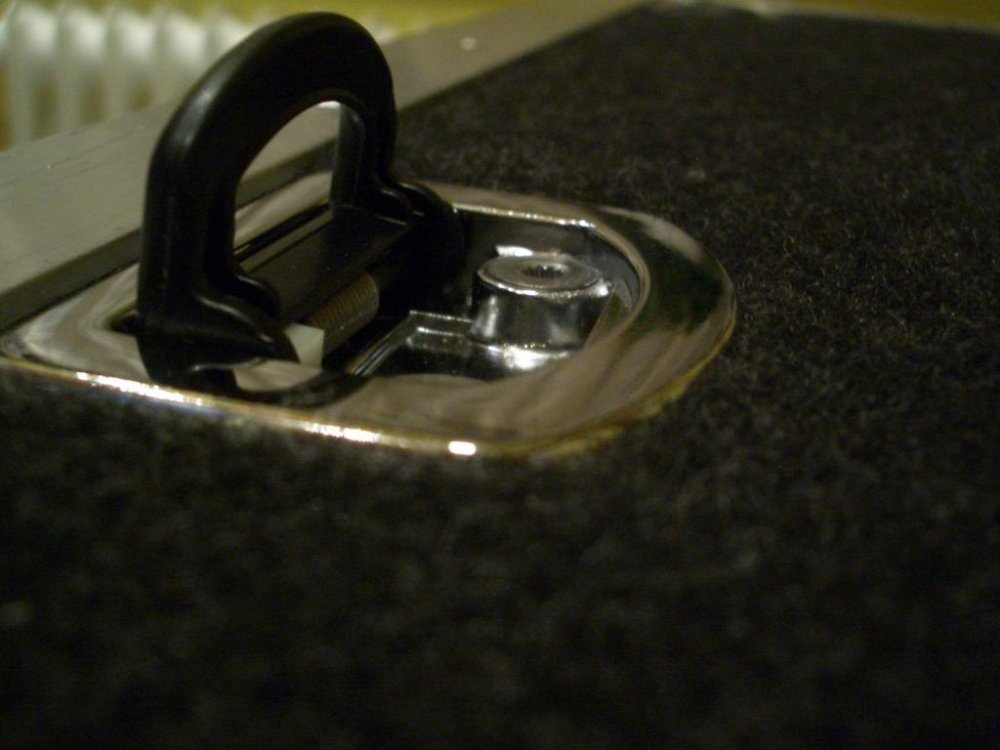

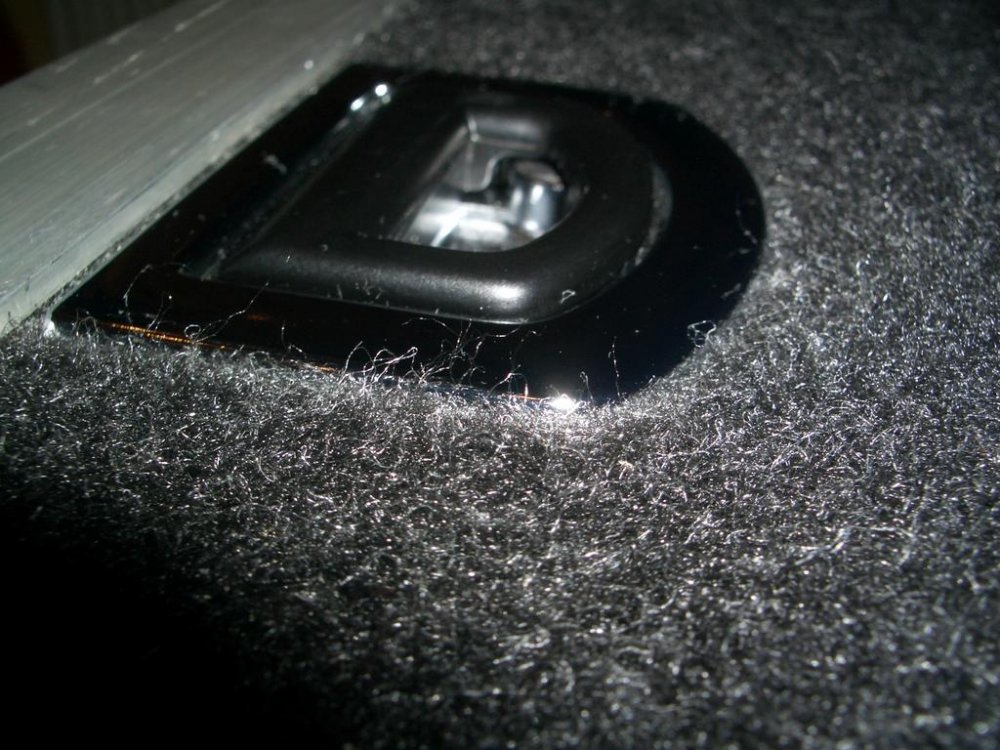

Dupa stringerea inelelor, acestea s-au "ingropat" in mocheta, astfel incit, nu depasesc in inaltime marginea de aluminiu si precis ca sub saltea, la dormit, nu le vom simti deloc.



[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"

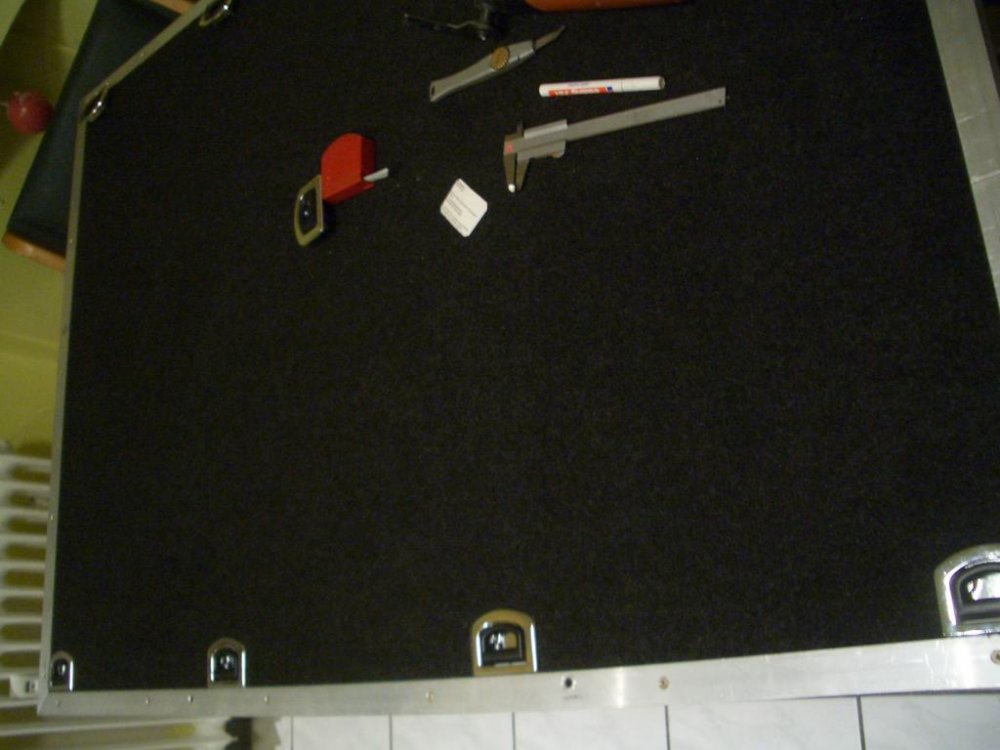

Si acum ma pun sa montez si celelalte 4 inele la celalalt capat.:grin:

Voi pune poze cu lucrarea finalizata:h5

[l_stoian79]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Aerul circula nestingherit, ca si inainte, prin vizierele de aerisire originale ale masinii montate in stilpul D atit in exterior, cit si in interior, precum si pe linga tapiteria interioara care ca si cea originala este prinsa doar in clipsuri si nu lipita ermetic.

Oricum merci de sugestie.



salut.

legat de umiditatea prin colturi "dificile", eu folosesc cu succes plicuri/saculeti cu Silica Gel (luati de prin ambalajele de electronice. sunt usoare, nu trebuie "montate", doar le arunci pe unde au loc...nu fac zgomot, absorb umezeala. Folosesc chestii de astea inclusiv in spatele oglinzii la proiectoare (ca sa elimin "transpiratia").

De asemenea, mai ales acum pe zapada/fleasca/umezeala, pun cate 1-2 saculeti de aia pe sub presul de cauciuc, ca sa absoarba eventuala umezeala ce ar putea ajunge la mocheta.



Spor la treaba! :br:br:br

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



salut.

legat de umiditatea prin colturi "dificile", eu folosesc cu succes plicuri/saculeti cu Silica Gel (luati de prin ambalajele de electronice. sunt usoare, nu trebuie "montate", doar le arunci pe unde au loc...nu fac zgomot, absorb umezeala. Folosesc chestii de astea inclusiv in spatele oglinzii la proiectoare (ca sa elimin "transpiratia").

De asemenea, mai ales acum pe zapada/fleasca/umezeala, pun cate 1-2 saculeti de aia pe sub presul de cauciuc, ca sa absoarba eventuala umezeala ce ar putea ajunge la mocheta.



Spor la treaba! :br:br:br



Si eu folosesc acei saculeti, dar numai iarna. Cite unul a`300gr. sub fiecare din scaunele din fata.

Apropos, in functie de "sarea" folosita, unii se pot "recicla" prin aceea ca se pot pune in cuptor (nu microunde) la 130°C pt. 1-2 ore. Altfel trebuie inlocuiti periodic, "sarea" din ei ajungind la un moment dat la saturatie.

[l_stoian79]

Re: Recamier in Y60 "Designed & Handmade by Vio"



....Apropos, in functie de "sarea" folosita, unii se pot "recicla" prin aceea ca se pot pune in cuptor (nu microunde) la 130°C pt. 1-2 ore. Altfel trebuie inlocuiti periodic, "sarea" din ei ajungind la un moment dat la saturatie.



:g:tk

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"

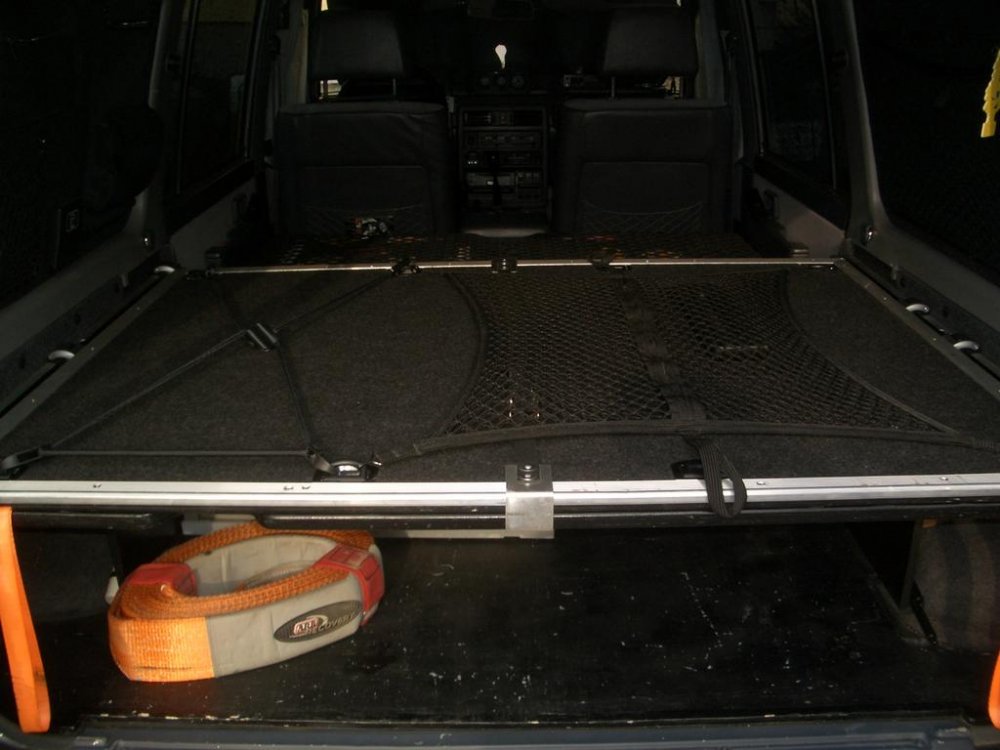

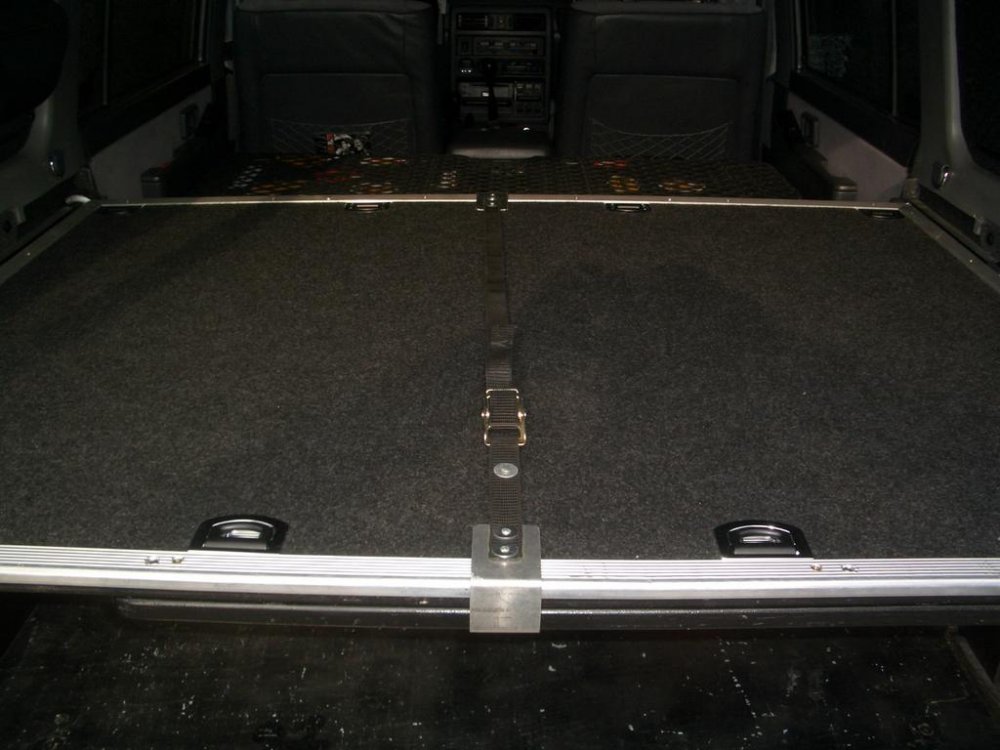

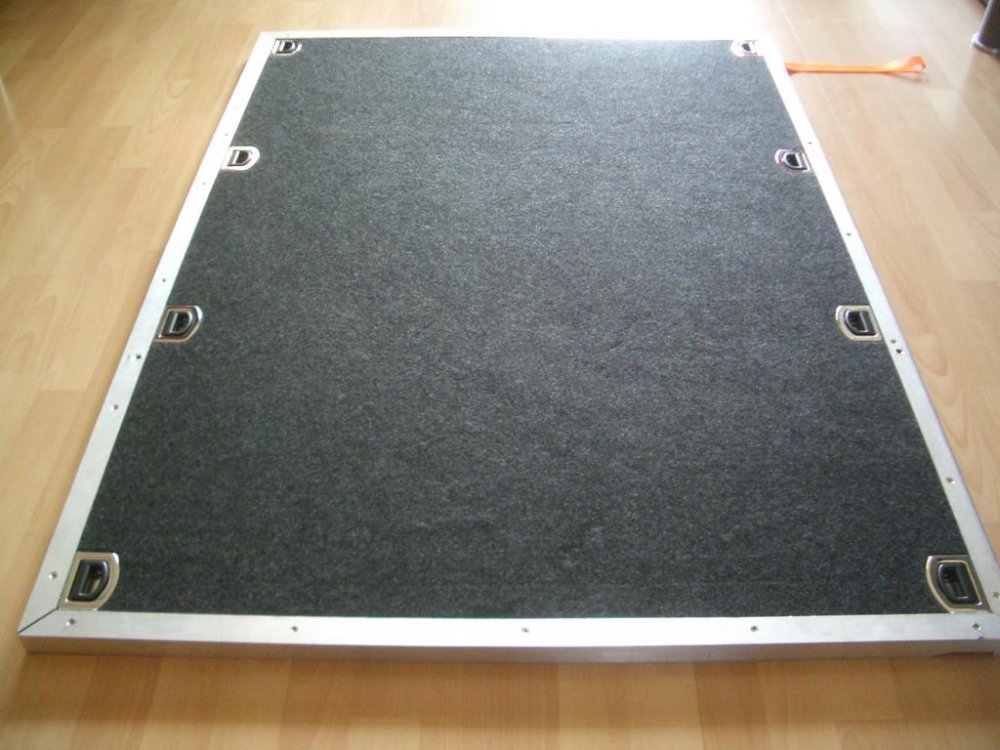

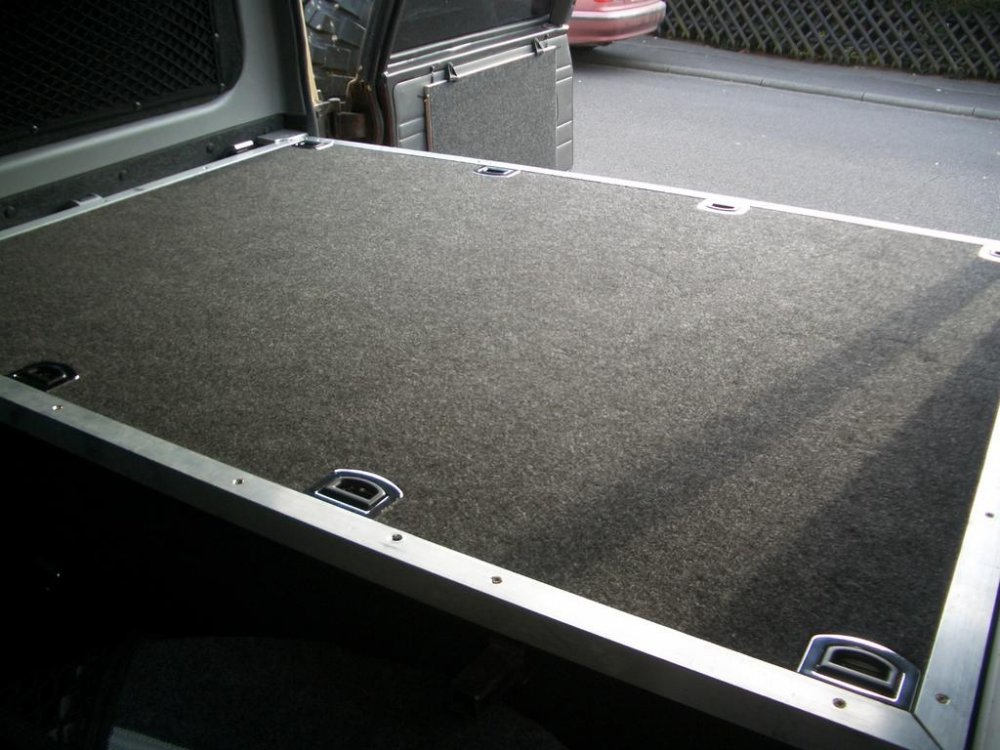

Gata si cu placa. :Gr



[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Timpul de executie total cca. 5 1/2 ore din care cel putin o ora am despachetat si impachetat scule si am facut curat (sa nu ma :fk2 colega de camera).



Cindva trebuie sa fac ceva si cu picioarele recamierului.:ang3

E mult prea primitiv sa le tot infigi unul in altul.

[opinion]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Salut Vio

Faina treaba, la fel ca si celelalte din serie. Am citit topicul dar nu am gasit informatia asta (sau mi-a scapat) - cam cat e greutatea adaugata ?

cu stima

Adi

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Salut Vio

Faina treaba, la fel ca si celelalte din serie. Am citit topicul dar nu am gasit informatia asta (sau mi-a scapat) - cam cat e greutatea adaugata ?

cu stima

Adi



Nu inteleg prea bine daca te referi la "mobilierul" complet sau numai la ultimele "ochiuri" adaugate. Tind însa sa cred ca vrei sa stii cu cit s-a modificat masina in comparatie cu masa stock.

Daca da, habar n-am. În orice caz, "mobilierul" (lemn, vinkluri, suruburi) îl estimez la vreo 20-25Kg. Ceea ce am demontat e în orice caz muuult mai greu:

rîndul 2 si 3 de scaune, 5 centuri, mocheta originala, panourile si geamurile laterale. Parerea mea e ca, per total, am "usurat" masina cu minim 40Kg. Kiar as fi si eu curios. Din pacate nu mai am al treilea rînd de scaune ca sa le pot cîntari; cu restul, ar fi posibil.

[opinion]

Re: Recamier in Y60 "Designed & Handmade by Vio"



salut Vio

Da, ma refeream la mobilierul complet. Sa inteleg ca estimarea ta zice ca in final masina chiar s-a usurat (prin scoaterea celor 2 randuri de banchete). Cam asta era ceea ce ma interesa, multumesc mult.

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Sa inteleg ca estimarea ta zice ca in final masina chiar s-a usurat (prin scoaterea celor 2 randuri de banchete).



Afirmativ!

:h5

[doctoru]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Salut,



Patul meu stil rafturi este din placa osb de 12mm, cu dimensiunile 190/138 cm si are in total 10 compartimente. Eu singur l-am carat din boxa pana in parcare ca sa-l montez. La demontarea scaunelor, pe acestea de abia le-am dus jos in boxa, mai ales cele din randul 2, care sunt mai grele decat randul 3.



Cred ca ansamblul lemnos este la undeva la maxim greutatea scaunelor din randul 2...

[l_stoian79]

Re: Recamier in Y60 "Designed & Handmade by Vio"



daca placile sunt invelite in mocheta, atunci puteti da niste gauri in placile respective (cu o carota de 60mm). obtineti o usurare semnificativa a placilor fara sa afectati rezistenta (asta in ideea ca nu transportati greutati mari pe acele placi, doar ptr saltele si alte "scule" de dormit precum si masa voastra proprie).



spor! oricum, multumim Vio ptr idei :h5

[corina nossa]

Re: Recamier in Y60 "Designed & Handmade by Vio"



imi place rezultatul final si cautam si eu pe cineva care sa faca aici asa ceva... stitui cumva pe cineva?

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



imi place rezultatul final si cautam si eu pe cineva care sa faca aici asa ceva... Stitui cumva pe cineva?



negativ!

Editat Iunie 25, 2012 de Patrolator

[suvi]

Re: Recamier in Y60 "Designed & Handmade by Vio"



:br :tk

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Deci am luat niste TEGO de 15mm si am facut ladoiul.



[ATTACH=CONFIG]117890[/ATTACH][ATTACH=CONFIG]117278[/ATTACH][ATTACH=CONFIG]117279[/ATTACH]



Lada de pat doream s-o utilizez pt. depozitarea diferitelor scule si accesorii pe care le car dupa mine. Nu am vrut sa-mi fac sertare, cu toate ca sînt ce-a mai eleganta solutie. Am mers pe euro-lazi de plastic "împachetabile" pt. flexibilitatea sistemului si diferenta minimala dintre volumul exterior si cel interior al euro-lazii.

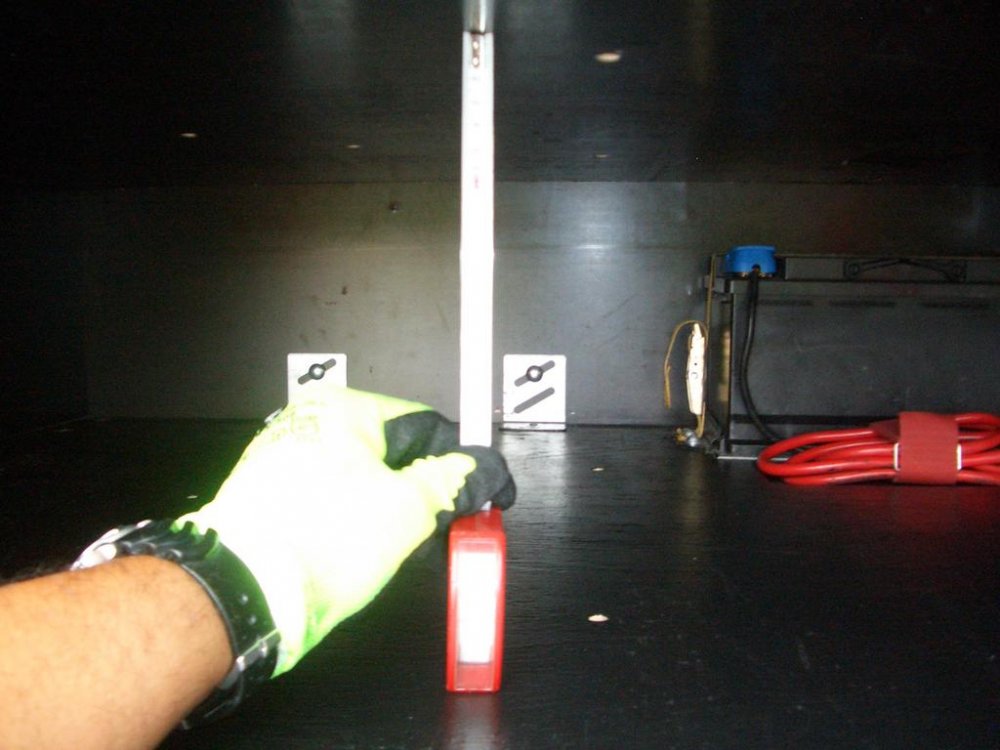

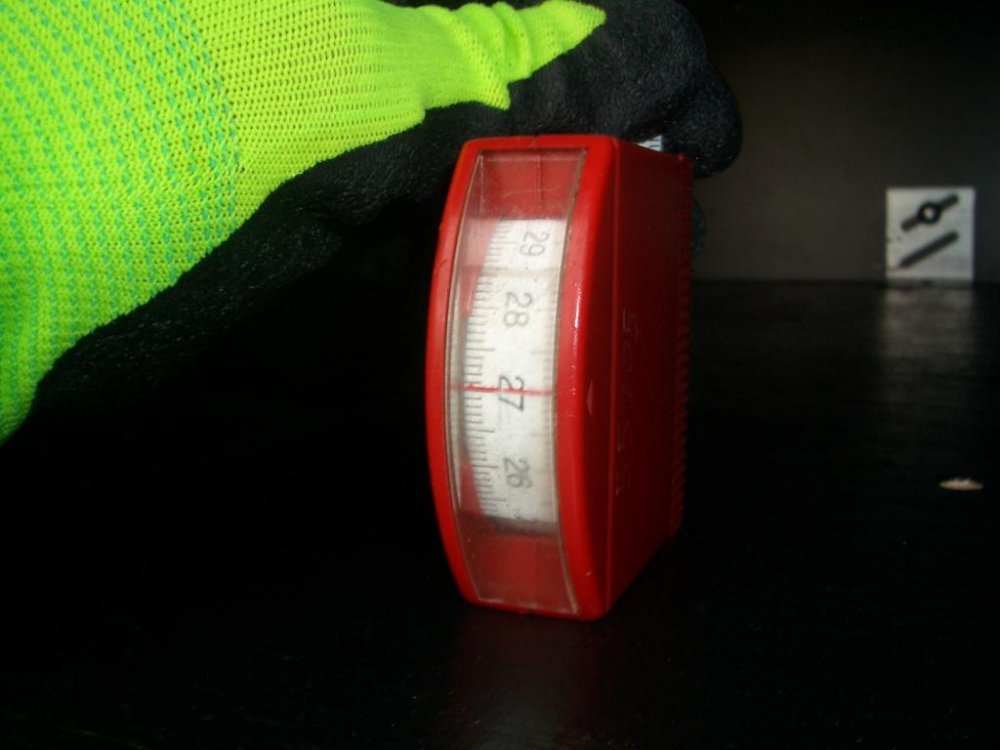

Înaltimea lazii de pat (27 cm), a fost data (la fel ca si la lada de expeditie prezentata într-un alt topic) de drujba.

Nu de colegul @drujba (salutam pe aceasta cale :h5) de pe forum, ci de motofirastraul meu care are o înaltime de 26 cm. Aceeasi înaltime o au întîmplator si euro-lazile

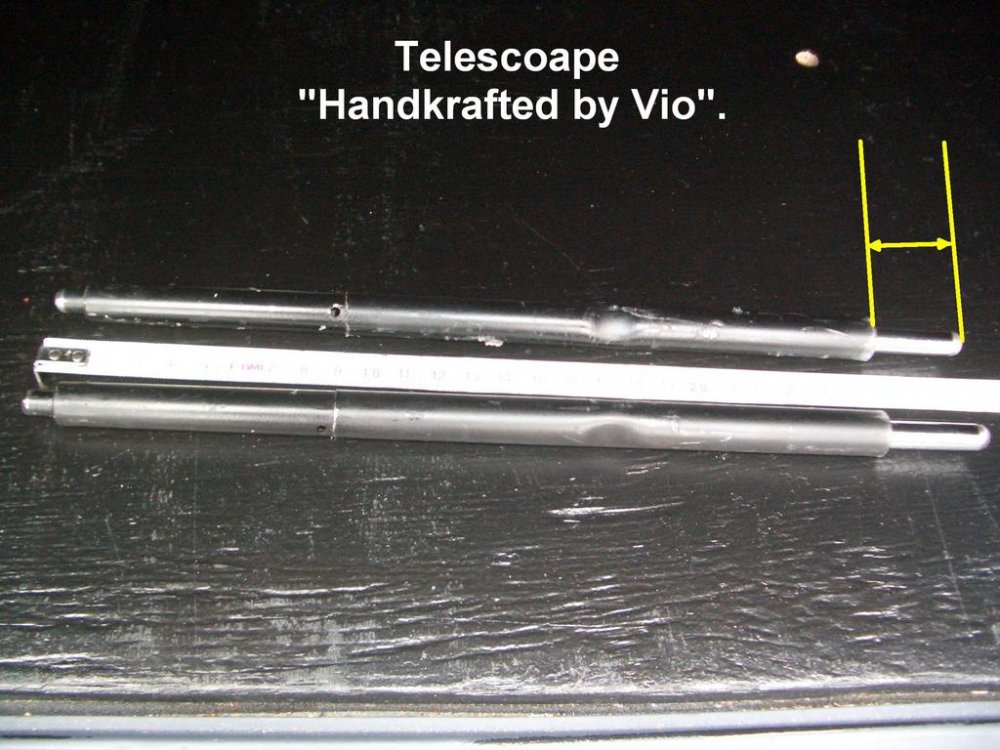

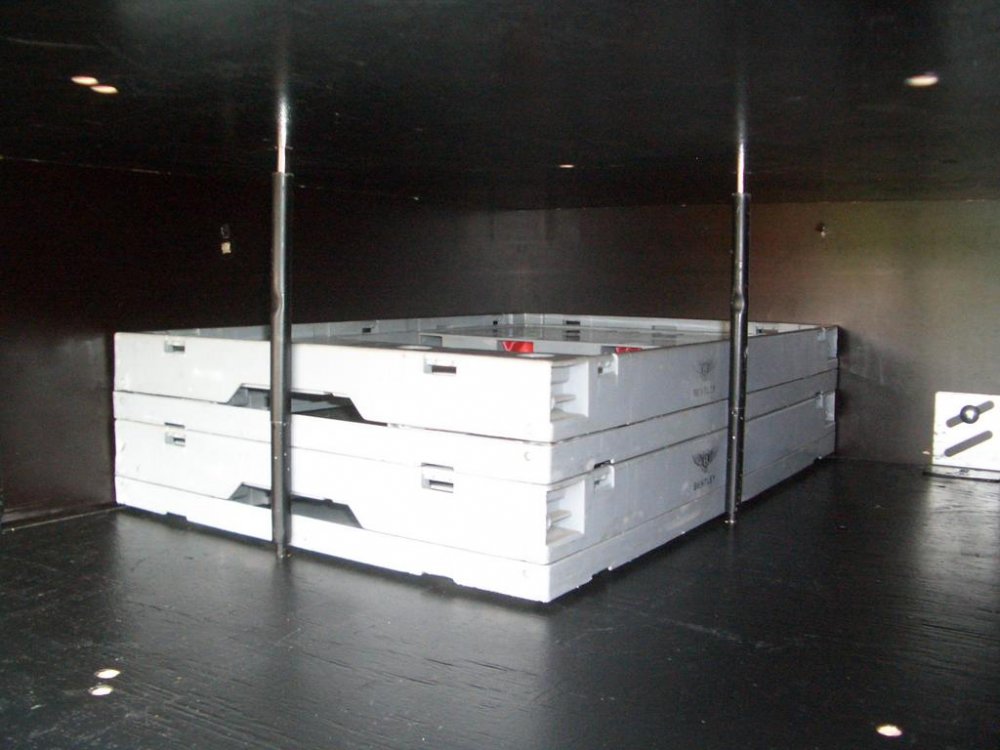

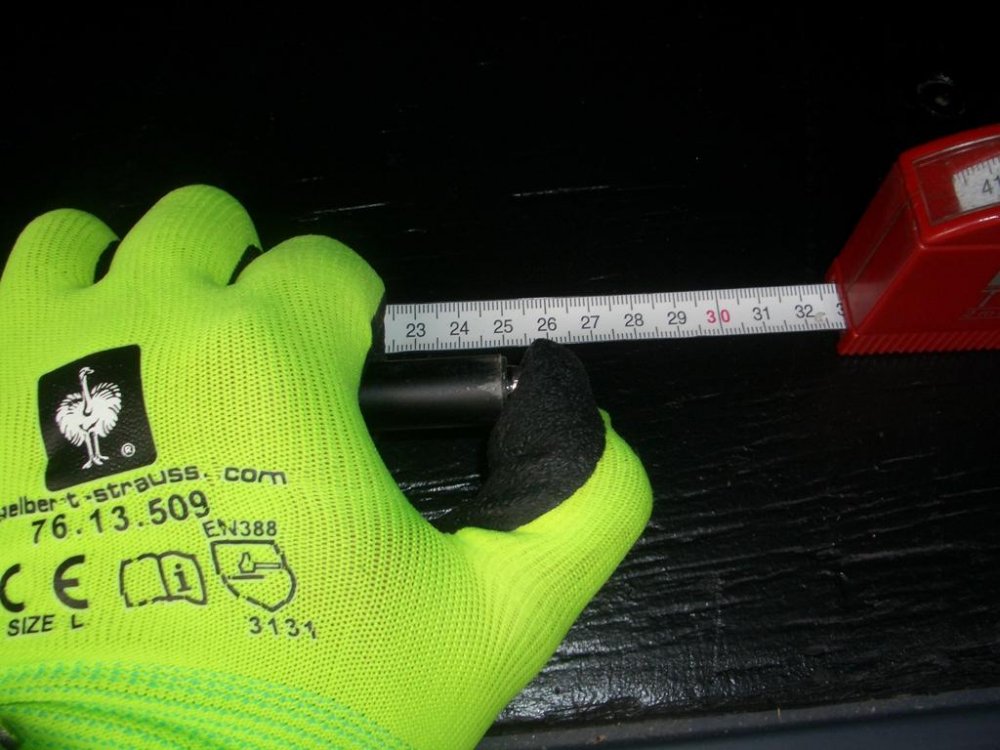

Si ca aceste euro-lazi sa nu se plimbe liber pe sub recamier, am inventat un sistem de fixare variabil, compus din doua telescoape "handkrafted by Vio", cîteva expander-re jmekere si cîteva gauri conice.





2 euro-lazi ocupa goale si împachetate atît loc...

- de-a latul:





-de-a lungul:





-si despachetate:



[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Euro-lazile:

-dimensiuni exterioare 600x400x260mm

-dimensiuni interioare 560x360x235mm

-volum utilizabil 47 litri (cca 70% din volumul lazii)

-tara 2,9 kg

-greutatea maxima de transportat 60 kg

-material PP

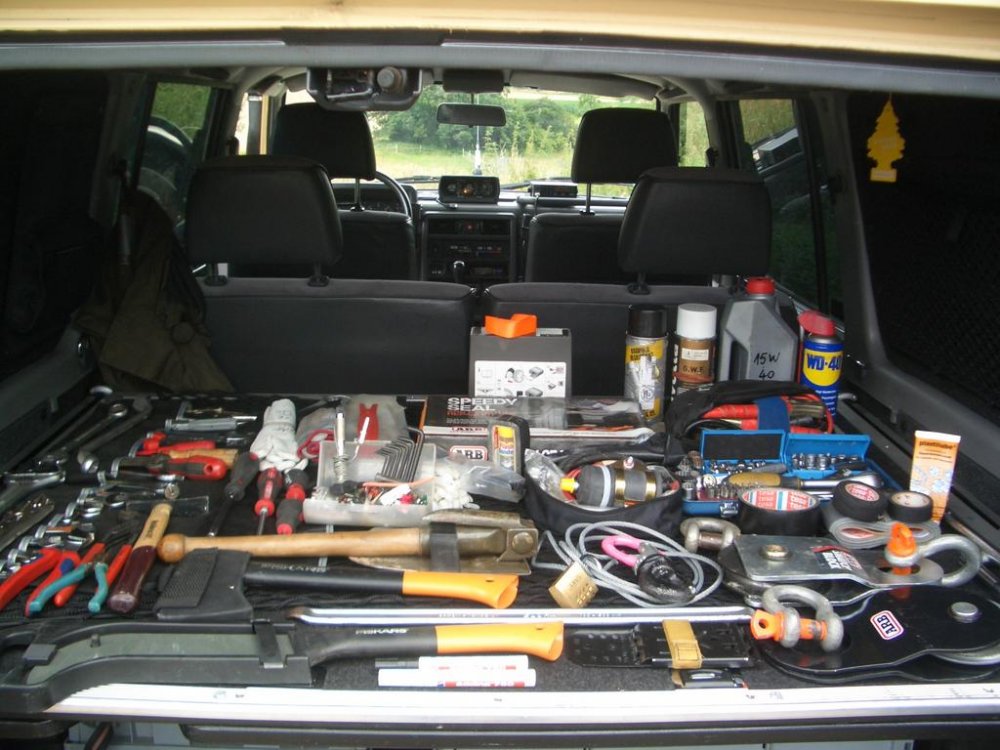

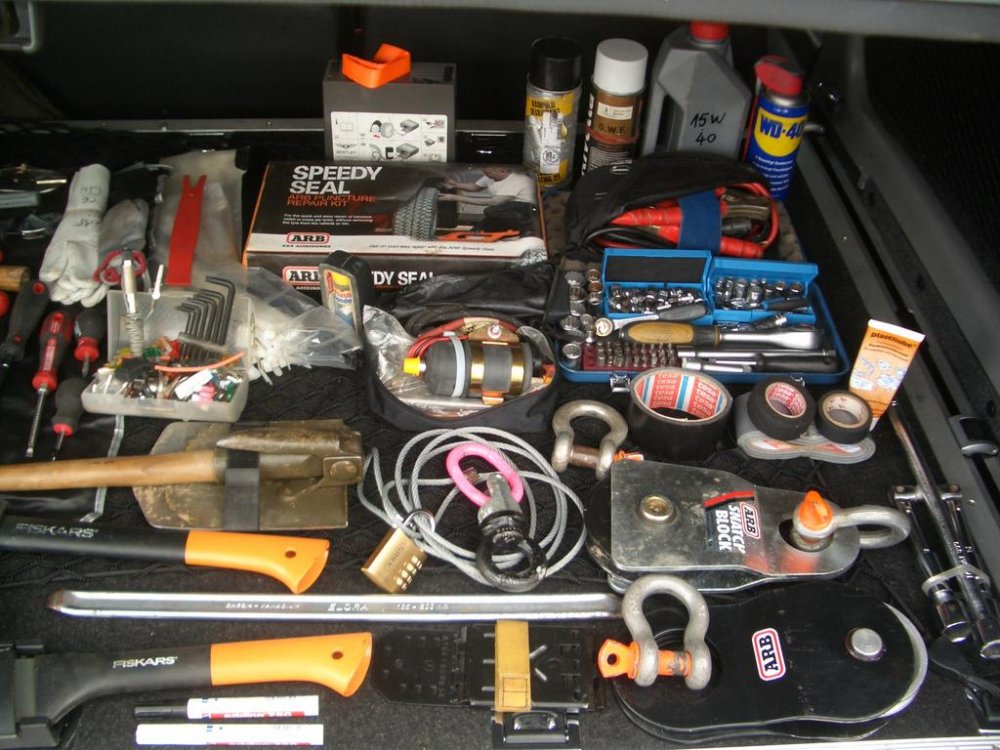

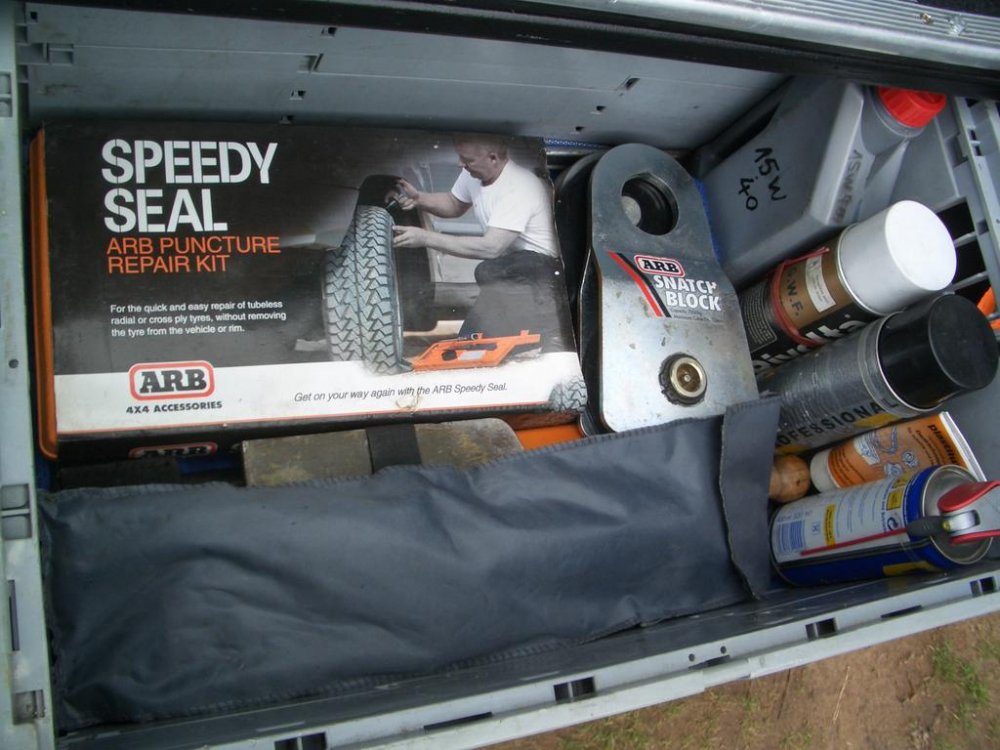

"Inventarul" masinii încape într-o lada si o geanta foto si e compus cam din asta :wtf1::





Tot ce lipseste e în geanta foto :wink:





Restul în lada...





...plus o prelata de 6x4 m...



Editat Iulie 9, 2012 de Patrolator

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"

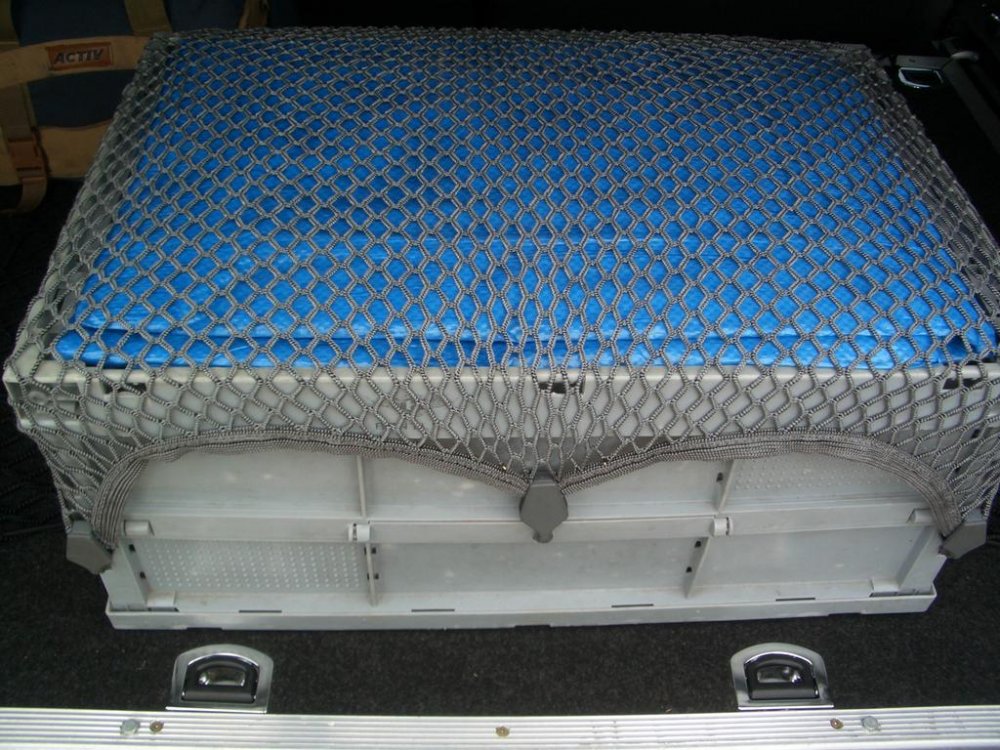

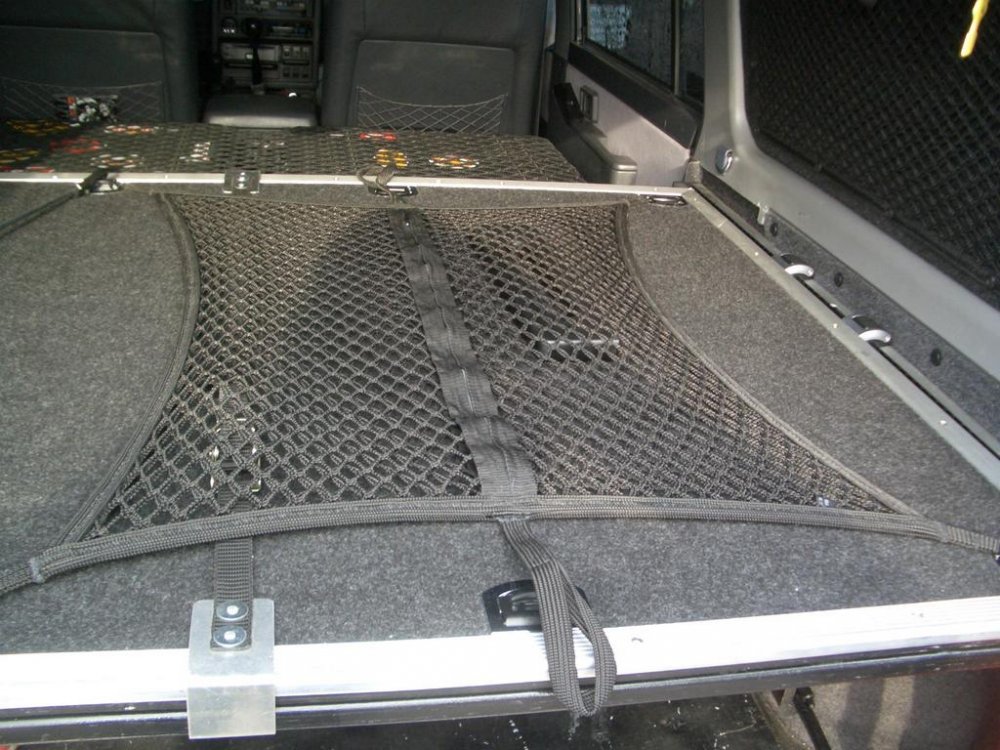

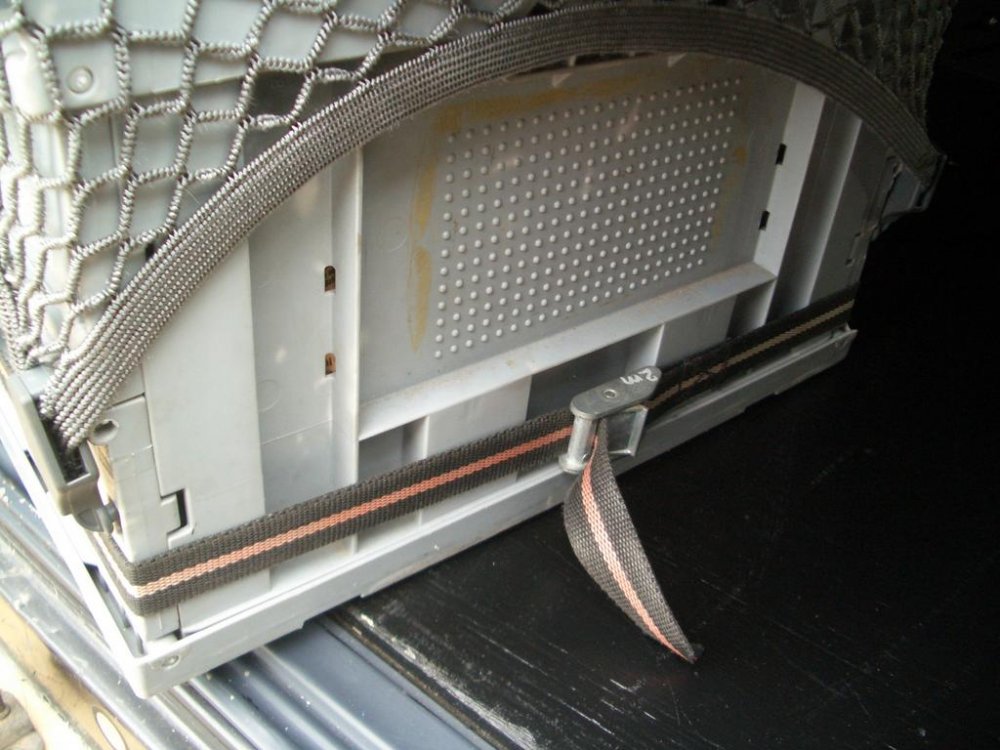

Totul acoperit cu o plasa elastica, în culoarea euro-lazii, pt. partea estetica :grin:





O chinga petrecuta în jurul lazii, îmi ofera posibilitatea de a o apuca, cînd vreau sa o trag afara.

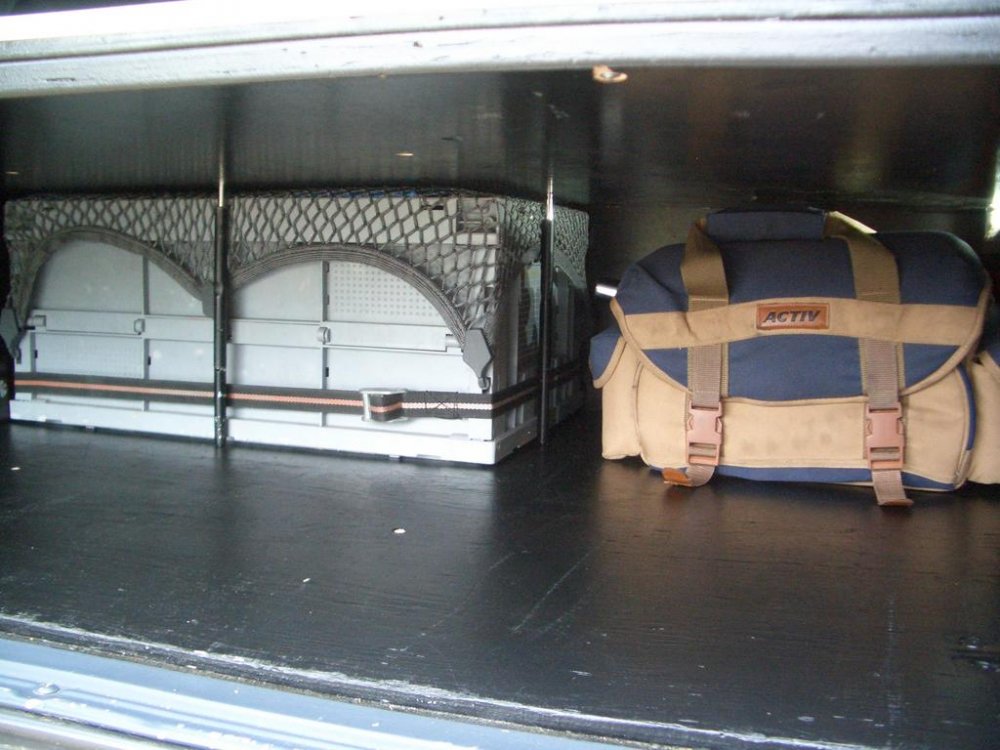

Si asa arata "parcata" la locul ei...

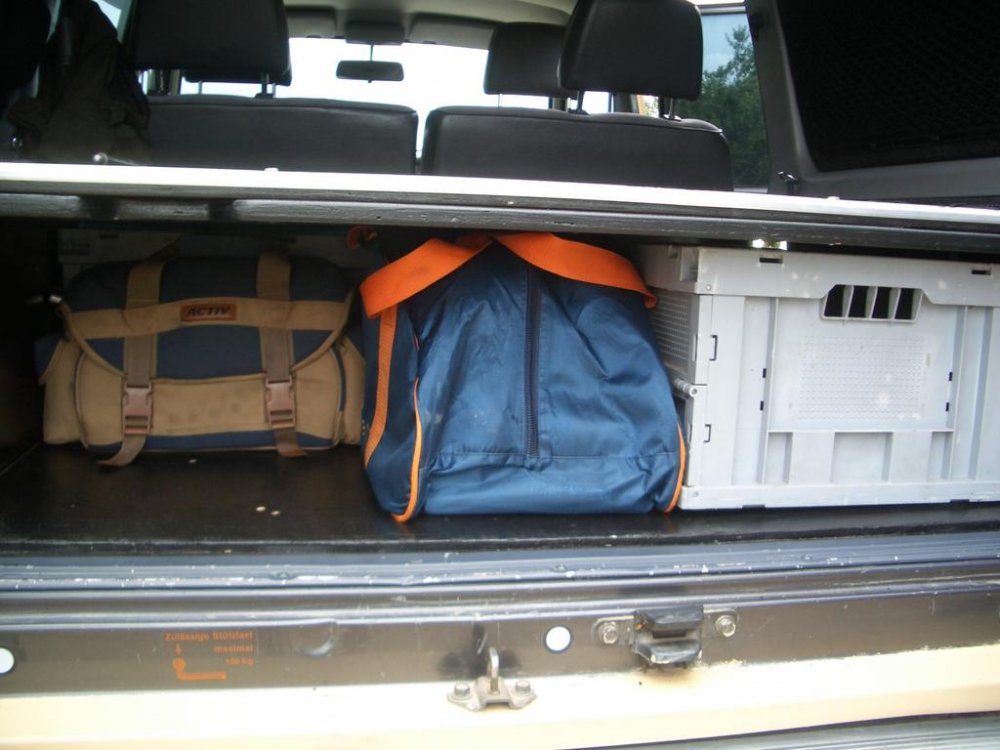

Pt. concediu, cînd bancheta din spate e demontata, tot ce e în euro-lada, sta sub podeaua de lemn (cea cu usite, prezentata mai sus) asa ca dispun în lada de pat, de doua eurolazi goale, pt. diverse (haleala, bucatarie, lucruri de camping, etc.)



Editat Iulie 9, 2012 de Patrolator

[Astral]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Felicitari Vio ! :h5

Treaba buna, asa cum ne-ai obisnuit......



Le reamintesc colegilor ca au posibilitatea sa acorde calificativul cuvenit unor astfel topicuri DYI si la care @Patrolator exceleaza :

http://forum.club4x4.ro/showthread.php?56883-Tutorial-functii-forum&p=795957&viewfull=1#post795957

[Patrolator]

Re: Recamier in Y60 "Designed & Handmade by Vio"

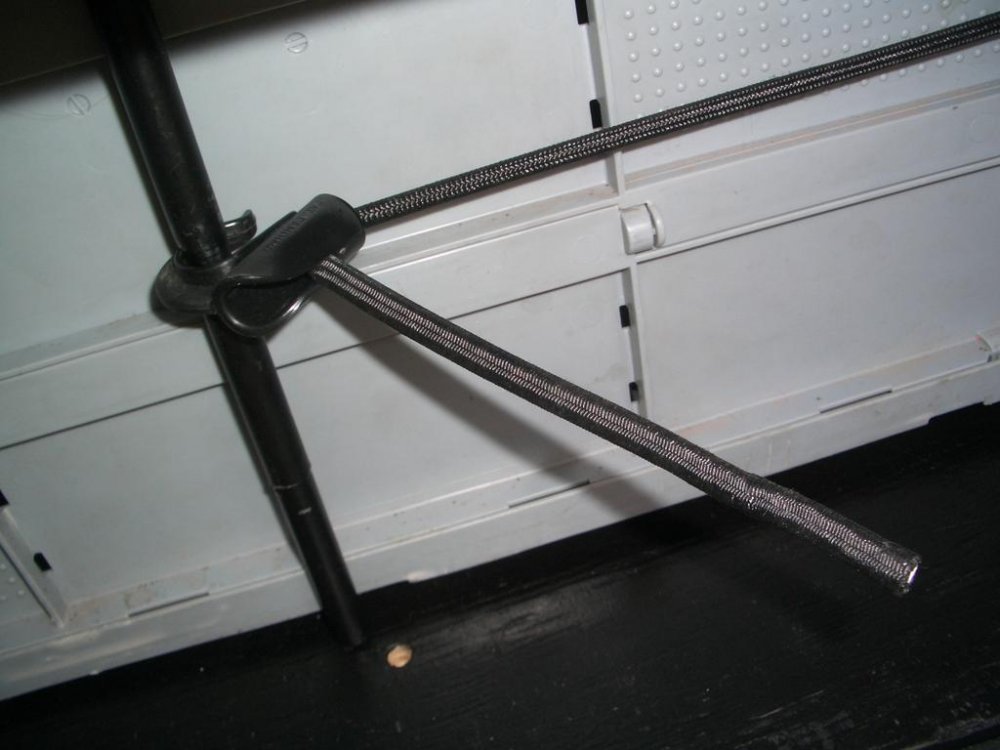

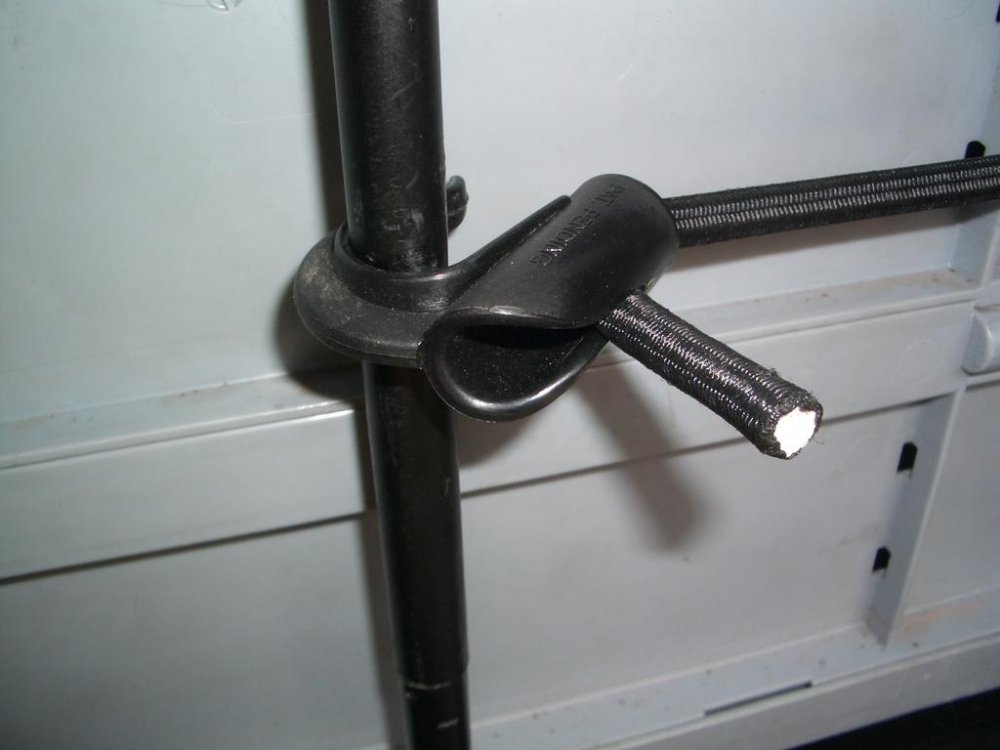

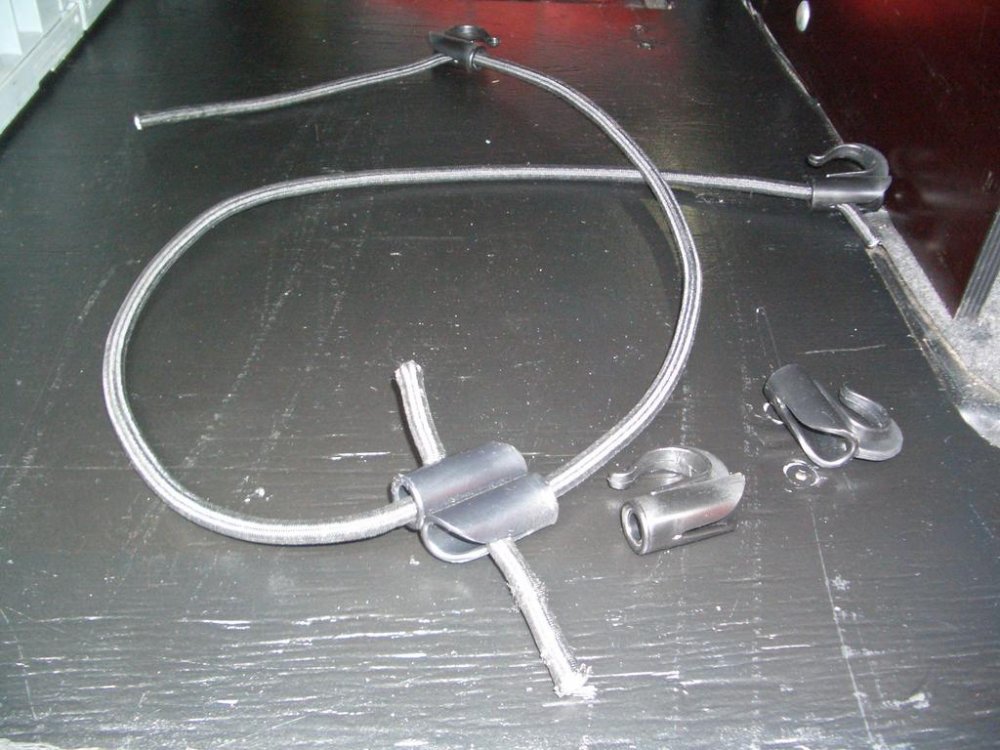

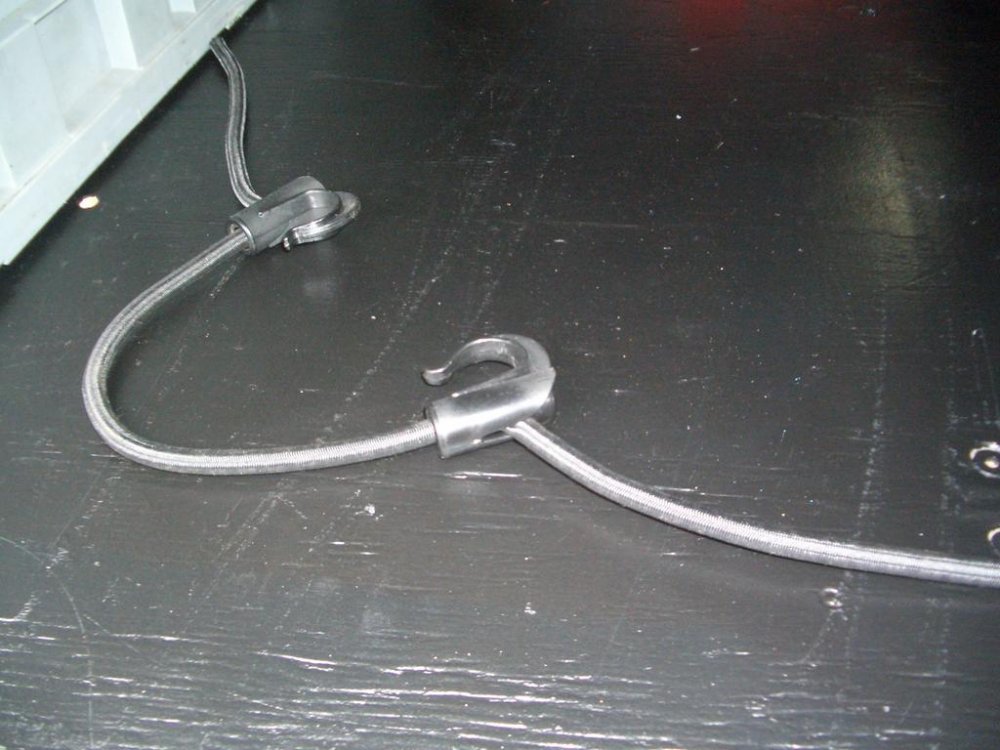

Ah, si sa nu uit...; de ce am spus ca expander-ele sînt "jmekere"...? Pt. ca datorita acestui sistem simplu (si patentat) se pot lungi, scurta sau adaugi, foarte rapid, dupa necesitate.



[cos]

Re: Recamier in Y60 "Designed & Handmade by Vio"



Deci ...deci ...aaaa ... la ocheti-> te-am luat ...la scule ->te-am luat ...la scripeti -> te-am luat ...apa , antigel , ATF , electrica in cutie separata ... la sufe ...

( Credeam ca sint oarecum paranoic . Cred ca a trecut cam un an de cind am zis-o ... tu ma faci sa ma simt sanatos . MULTUMESC . )



Eu am optat pentru peretele despartitor in loc de picioare de sprijin . Cutiile mele intra cu un joc de 5-6 cm in lateral .Am si un set de bidoane de plastic de 5L , pe catre le folosesc ca si canistra , intra 5 pe un rind ( un sir pe stg , unul pe dr .)



Doi scripeti , cheie de tachelaj = te sperii singur de necunoscut sau iti place sa fii dotat ( pe cind un elicopter de insotire ?...) . Eu cred cu tarie ca te descurci onorabil , cu sau fara superaccesorizare .



Pe bune , am si eu scripeti , dar pe unii chiar i-am donat . Sint destul de rare cazurile in care ai nevoie de doua . Cu toate astea eu am in masina 4 buc , care cintaresc impreuna cit unul singur . Sint cu rola de 55mm , care e montata pe cite un ochet tip U ( bineinteles ca unul solid , din santierul naval - dar totusi varianta compacta , modelul scurt si solid . Daca as avea nevoie de ochet il folosesc ca atare , iar daca am nevoie de scripete bag rola in ecuatie . Pina acum , atunci cind treaba a fost dificila , totusi n-am folosit al doilea scripete . Poze la cerere .



Scuze de offtopic , as baga si eu niste laude de laudat , dar nu tin de cald ...

Respectele mele .[ATTACH=CONFIG]145277[/ATTACH]





Intre timp , treaba la mine a evoluat - ca sa nu ma ia plictiseala .



In canistrele rosii aveam 1- motorina ( de cea mai buna calitate ) si 2-amestec de motorina + benzina = doar pentru urgente si calamitati.

Editat Iulie 9, 2012 de cos
