Proiect Arduino pentru Samurai

[ssrli]

Re: Proiect Arduino pentru Samurai



Arduino e microcontroller ATMega, iar Raspberry Pi e un mini-computer (cu procesor ARM) pe care ruleaza Linux. Diferentele sunt foarte mari.

Editat Martie 7, 2013 de ssrli

[cipak]

Re: Proiect Arduino pentru Samurai



tensiunea poate avea forma dreptunghiulara, iar in acest caz nu este suficient voltmetrul.



corect... ai un osciloscop de imprumutat? :grin:



si aplicata pe o bobina, va genera un curent de forma triunghiulara ... :)



in cazul asta, virful triunghiului poate sa depaseasca nivelul tensiunii "constante"? (adica nivelul tensiunii daca semnalul ar fi continuu si nu dreptunghiular/triunghiular). De exemplu, daca tensiunea dreptunghiulara variaza intre 6V si 0V, este posibil la un moment dat, datorita bobinei, sa masori mai mult de 6V?

[bogdan_g]

Re: Proiect Arduino pentru Samurai



@cipak



1. nu

2. da (aici este loc pt o discutie mult mai ampla. depinde de mai multi parametrii...bobina, frecventa, curent, faza. fara o schema in fata este greu sa lamurim asta exact)



<later edit>

vezi bobina de inductie auto, care face din 12V peste 20000V

Editat Martie 8, 2013 de bogdan_g

[cipak]

Re: Proiect Arduino pentru Samurai



@bogdan_g

merci de info. am cumparat un voltmetru cu functie de "peak" (afiseaza tensiunea maxima), n-a sarit de 6V. o sa incerc si cu rezervorul gol / plin. de asemenea, vreau sa masor si bobinele din bord (inductantele) si apoi desenez o schema mai detaliata decit cea din manual, poate asa ne lamurim mai bine.



@iuliangr zi-mi te rog, tu cu ce alimentezi arduino si afisajul lcd in masina? arduino vrea 5v pe usb sau 7-12V pe mufa de alimentare, iar afisajul 6-7V. am incercat sa-l alimentez si pe el la 5v dar se vede foarte prost (fara contrast) si in plus cam flicare.



placa e arduino leonardo, iar afisajul e un sparkfun 128x64 cu comunicatie seriala.



http://arduino.cc/en/Main/arduinoBoardLeonardo

https://www.sparkfun.com/products/9351

[bogdan_g]

Re: Proiect Arduino pentru Samurai



@cipak , poate nu este dreptunghiulara si in cazul asta doar defazeaza ...

[Kibitz]

Re: Proiect Arduino pentru Samurai



@bogdan_g

merci de info. am cumparat un voltmetru cu functie de "peak" (afiseaza tensiunea maxima), n-a sarit de 6V. o sa incerc si cu rezervorul gol / plin. de asemenea, vreau sa masor si bobinele din bord (inductantele) si apoi desenez o schema mai detaliata decit cea din manual, poate asa ne lamurim mai bine.



@iuliangr zi-mi te rog, tu cu ce alimentezi arduino si afisajul lcd in masina? arduino vrea 5v pe usb sau 7-12V pe mufa de alimentare, iar afisajul 6-7V. am incercat sa-l alimentez si pe el la 5v dar se vede foarte prost (fara contrast) si in plus cam flicare.



placa e arduino leonardo, iar afisajul e un sparkfun 128x64 cu comunicatie seriala.



http://arduino.cc/en/Main/arduinoBoardLeonardo

https://www.sparkfun.com/products/9351



Salut,



Pentru transformarea tensiunii de 12v in 5v se poate folosi cu succes circuitul LM7805 pentru consumatori pana la 1.5 amperi http://www.sparkfun.com/datasheets/Components/LM7805.pdf.

Pentru o tensiune de 7v as alege LM317 http://www.ee.buffalo.edu/courses/elab/LM117.pdf. Pentru circuitul asta e nevoie de inca doua rezistente pentru obtinerea tensiunii dorite.



Sorin



P.S. pentru pisese va recomand http:// http://www.tme.eu/ro

Editat Martie 9, 2013 de Kibitz

[iuliangr]

Re: Proiect Arduino pentru Samurai



Salutare,



si eu m-am lovit de problema varfurilor si am facut o medie. Am incercat si cu un condensator,

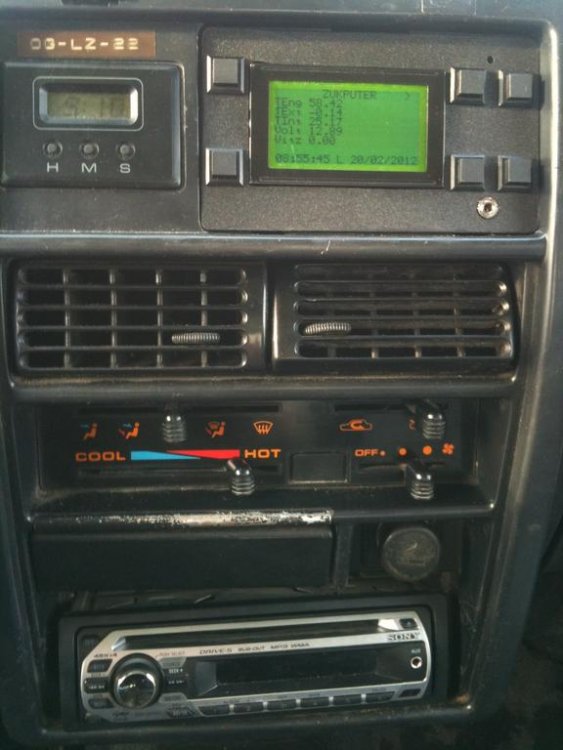

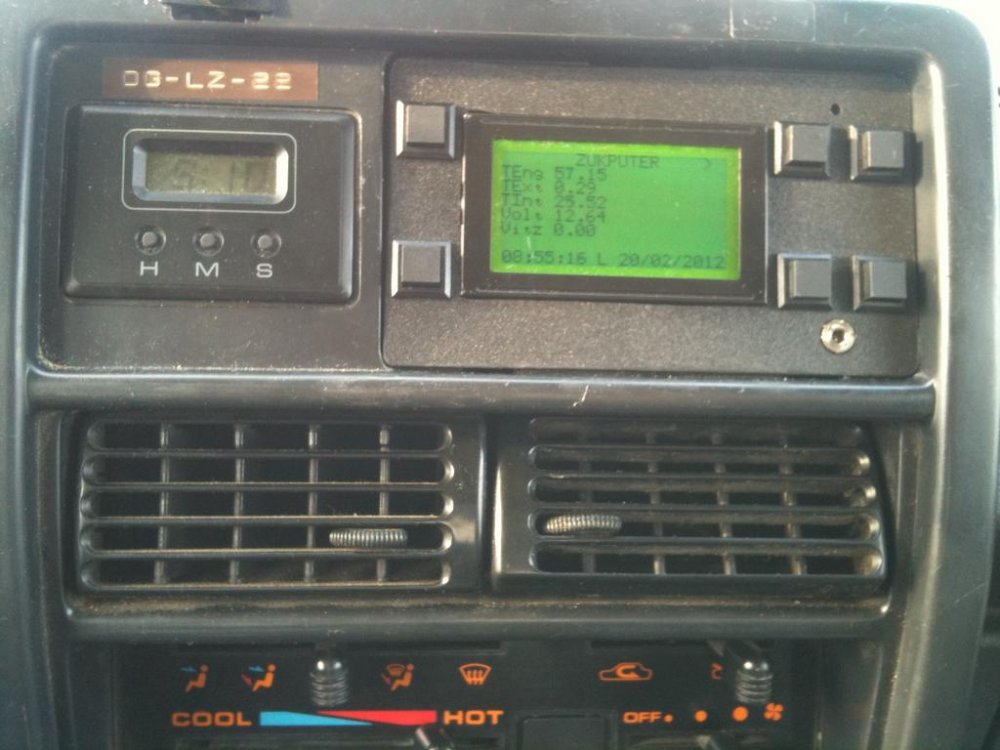

dar nu mi-a iesit mare lucru. Deocamdata nu afisez informatia asta in zukputer, am ajuns si eu

la discutiile despre osciloscop, dar cum nu sunt electronist, si nu am pus mana in viata mea pe

asa ceva, nu am continuat.



cu alimentarea am rezolvat-o alimentand direct de la 12v, pentru ca nu folosesc arduino uno ci

un arduino de la olimex, care stie 5-30v.



cat despre numarul pinilor, imi sunt suficienti, pentru ca am ales un display serial care-mi consuma

numai 2 pini.

[bogdan_g]

Re: Proiect Arduino pentru Samurai



nu e bun condensatorul ... tot o bobina (ma gandesc la una cu miez aer). lasand teoria din carti de-o parte, bobina in acest caz, va "nivela" un pic forma aceea dreptunghiulara (sigur, odata cu asta strica si simetria, dar nu cred ca asta conteaza in situatia data). eu nu ma pricep deloc la auto...sau indicatoare de bord, dar, problema sigur are rezolvare.

[iuliangr]

Re: Proiect Arduino pentru Samurai



condensatorul era bun de placebo. Pentru ca mentinea mai mult timp curent, indicatorul de banzina din bord indica full. :ha1
