FC Project

[ionutzt]

Acesta este unul din proiectele la care lucram momentan, fiind finalizat in proportie de 80%.

Specificatii:

- mecanica de toyota 70, raport punti 4.88, blocant ARB fata/spate

- motor 1 KZ-T, stock (deocamdata), cutie transfer cu kit Gearmaster 44%

- suspensie 4 brate spate, 4 brate + panhard fata

- ampatament 260cm

- coilovere FOX 2.5 dual rate, arcuri Eibach, 14 inch travel fata / 16 inch spate

- troliu Gigglepin fata, Warn 8274 spate

- Simex 35x11.5 pe jante 16x8, 2 inch backspace, beadlock exterior

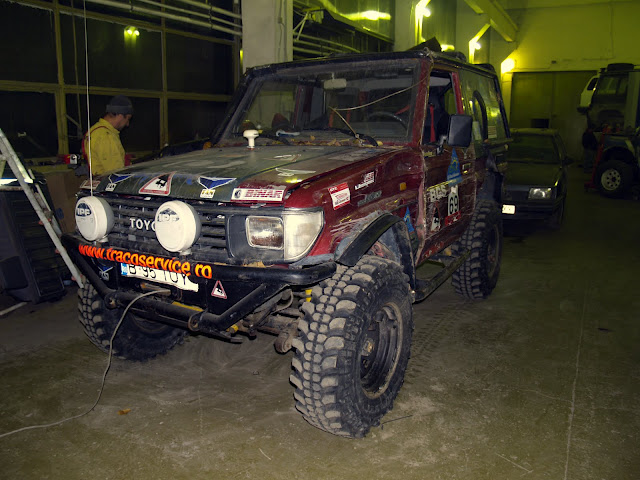

Proiectul a inceput in decembrie, avand ca baza asta:

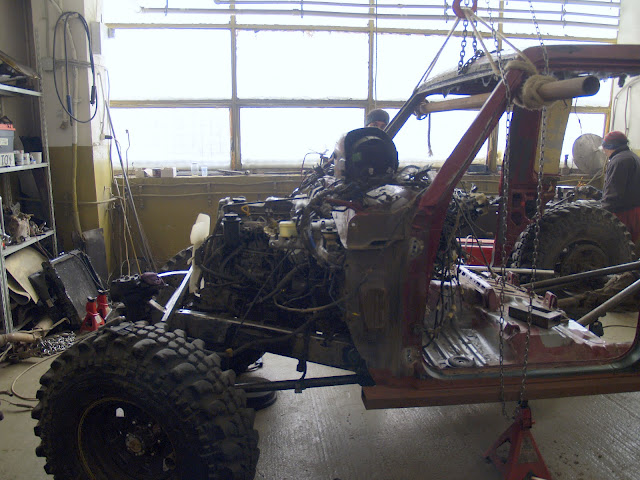

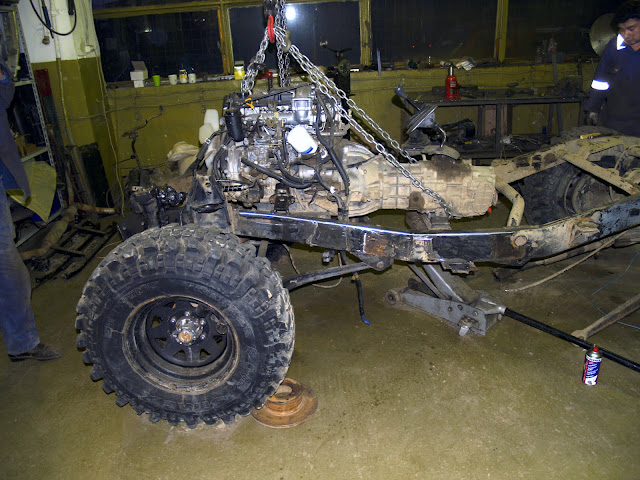

Am repozitionat motorul, 180mm mai in spate fata de pozitia orginala.

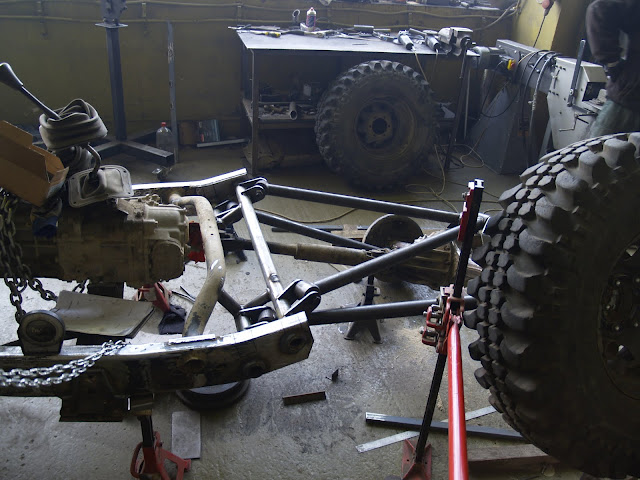

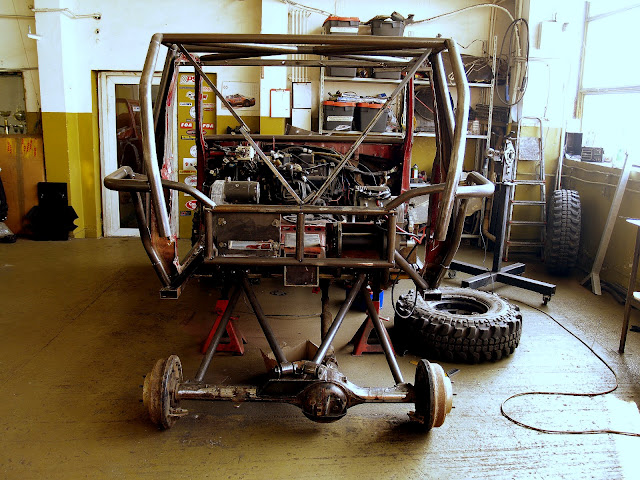

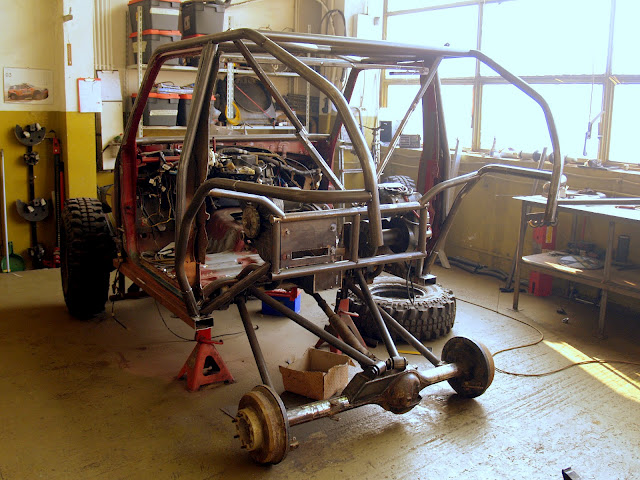

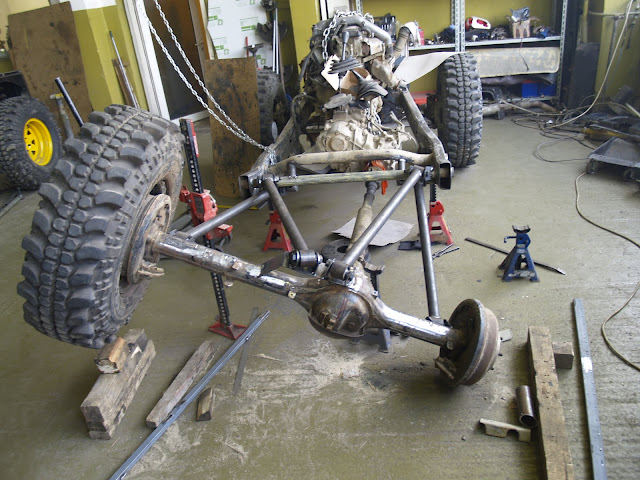

Dupa care am taiat tot ce se poate din sasiu si am inceput reconstructia. mai intai suspensia spate:

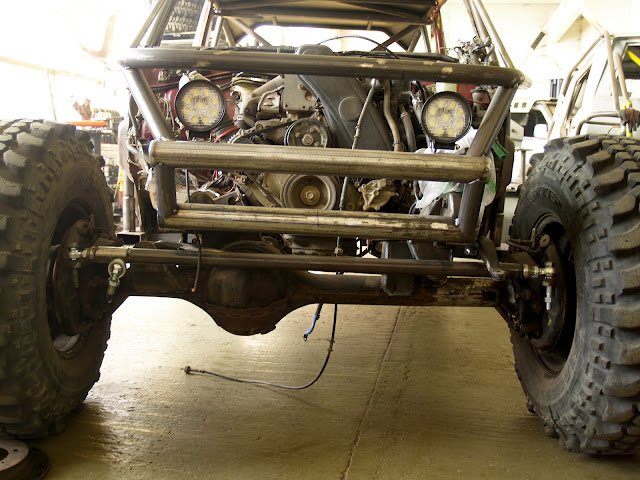

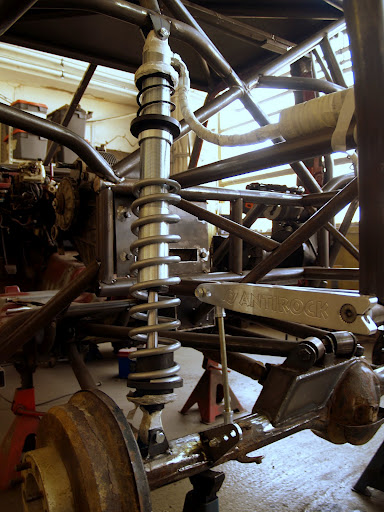

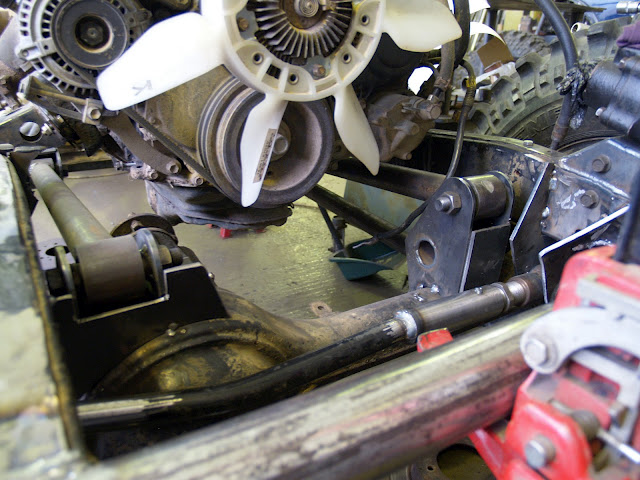

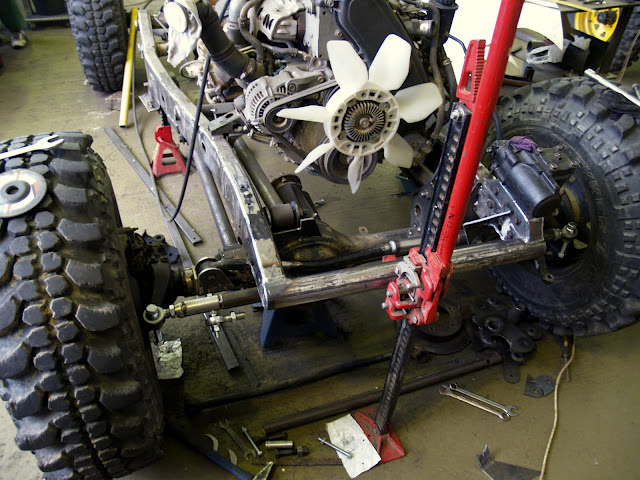

Apoi suspensia fata cu 4 link si panhard

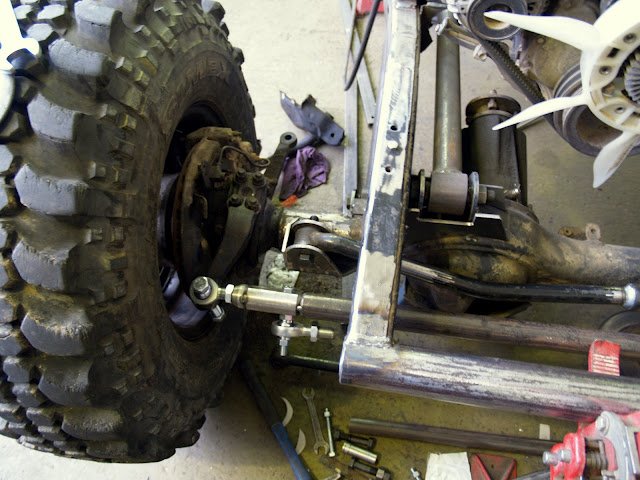

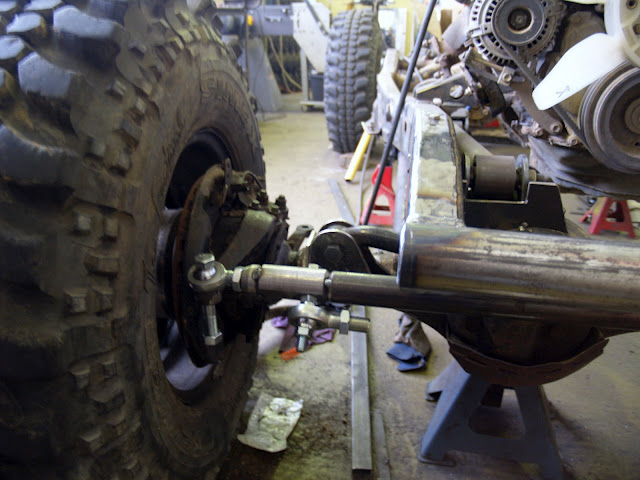

AM relocat caseta de directie bara panhard, si am facut o bara de conexiune hi steer





Mai multe detalii si poze despre FC Project pe suzukidojo.blogspot.com sau pe Facebook

Editat Aprilie 20, 2012 de ionutzt

[ionutzt]

Re: FC Project

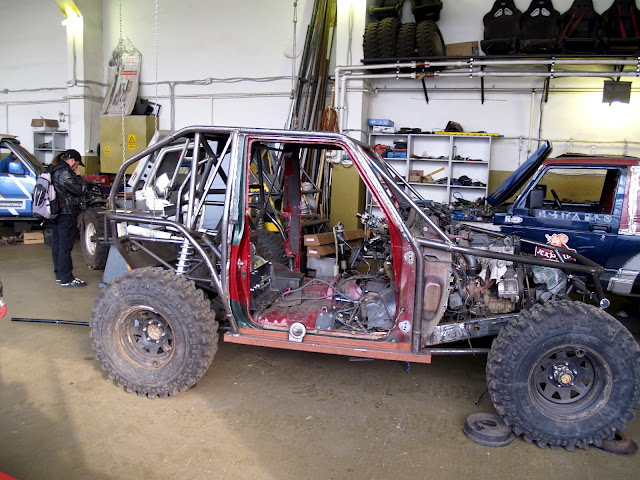

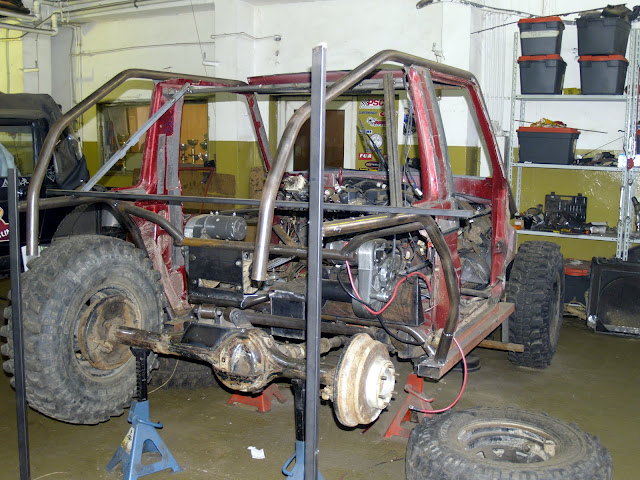

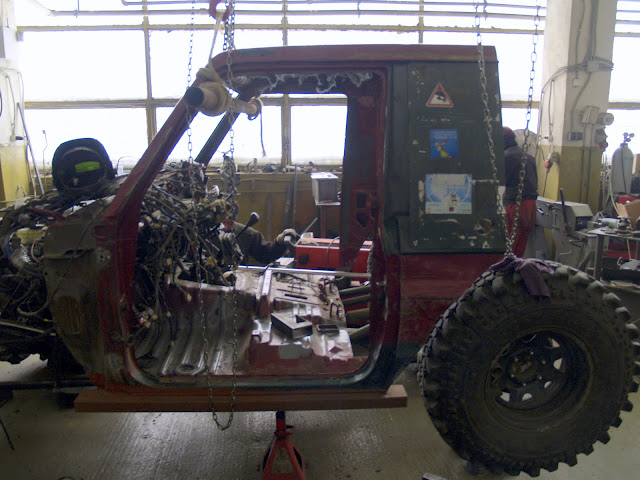

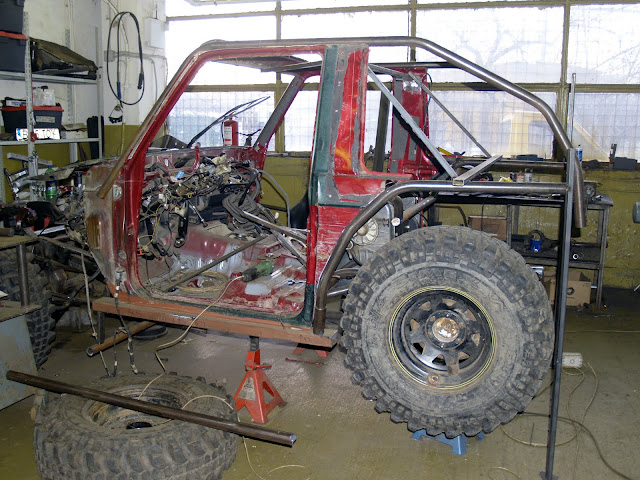

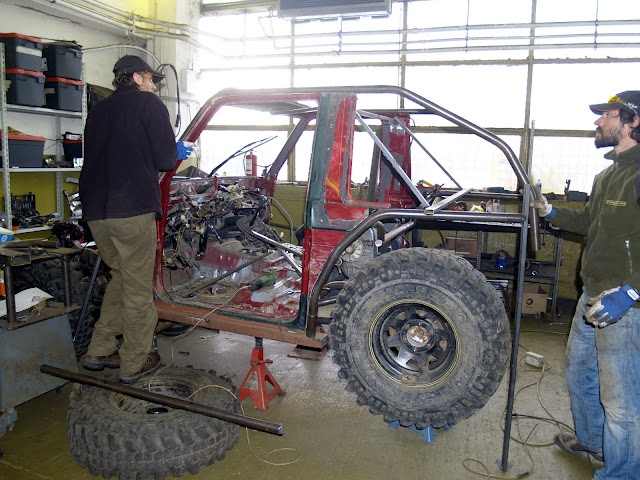

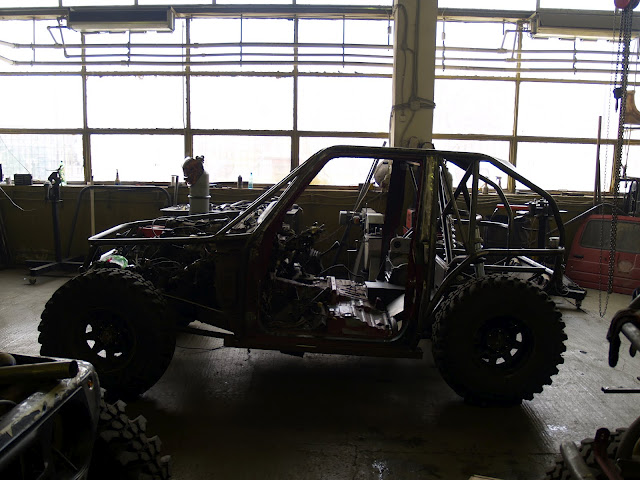

Apoi am pus ce-a mai ramas din caroserie pe ce-a mai ramas din sasiu:

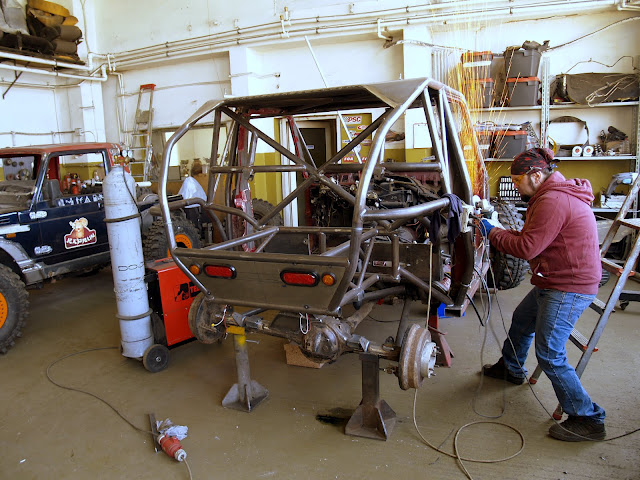

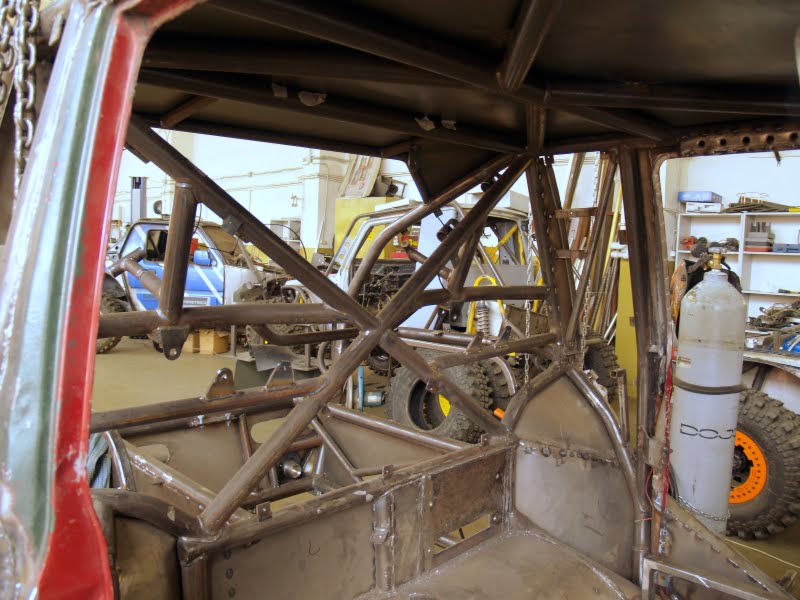

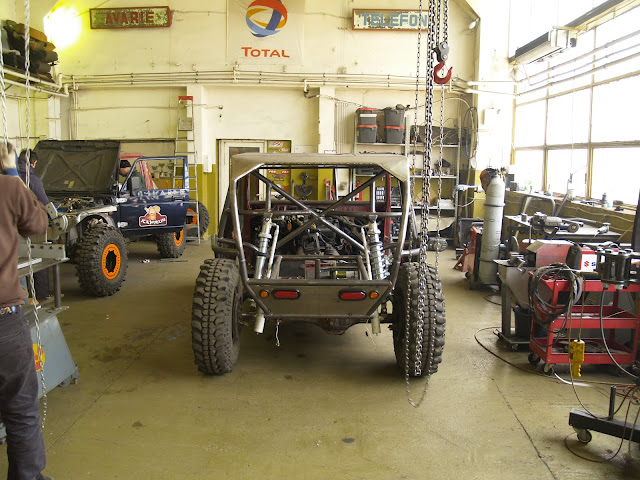

Dupa care am inceput sa lucram la structura:





Editat Aprilie 20, 2012 de Astral

[ionutzt]

Re: FC Project

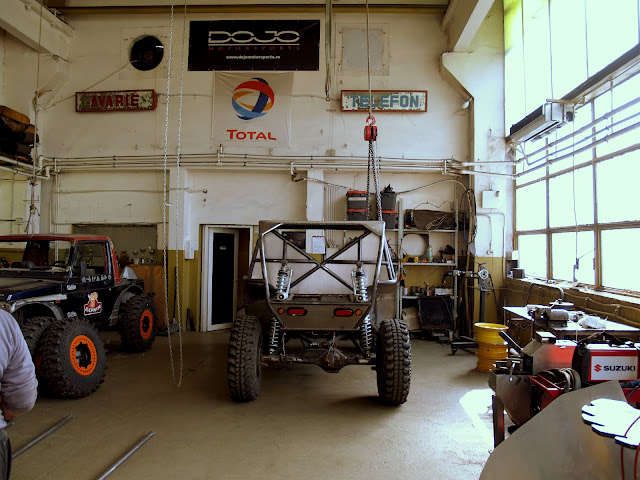

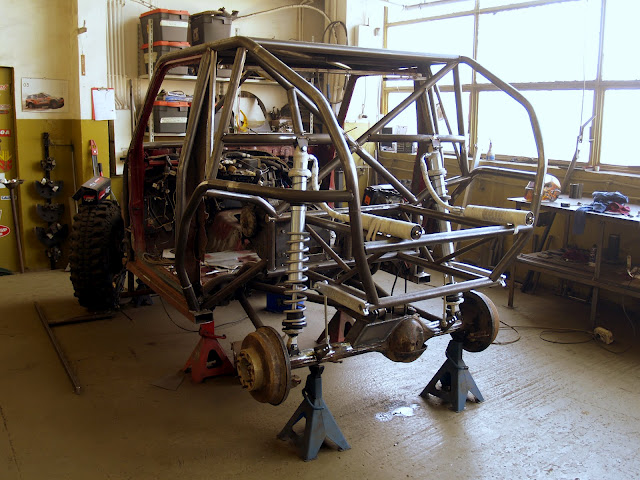

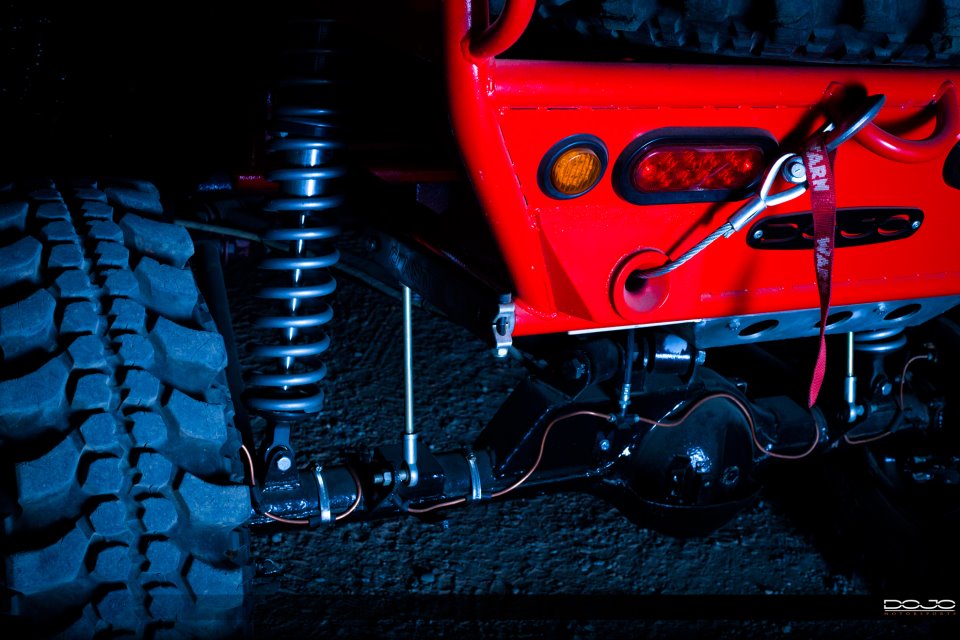

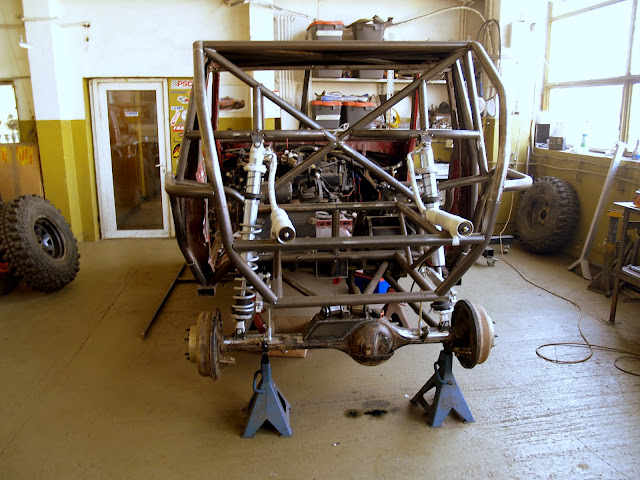

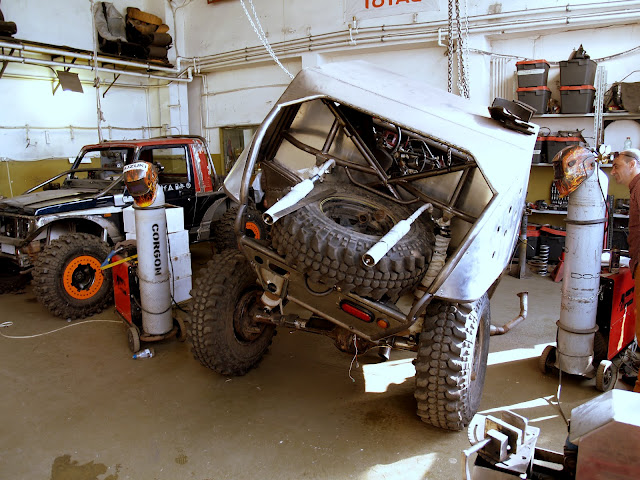

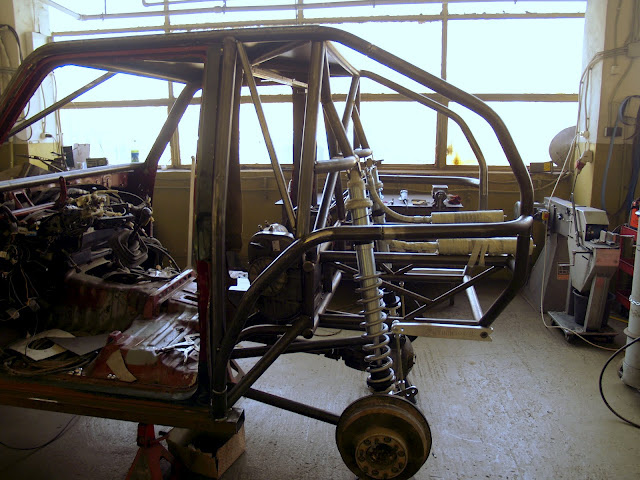

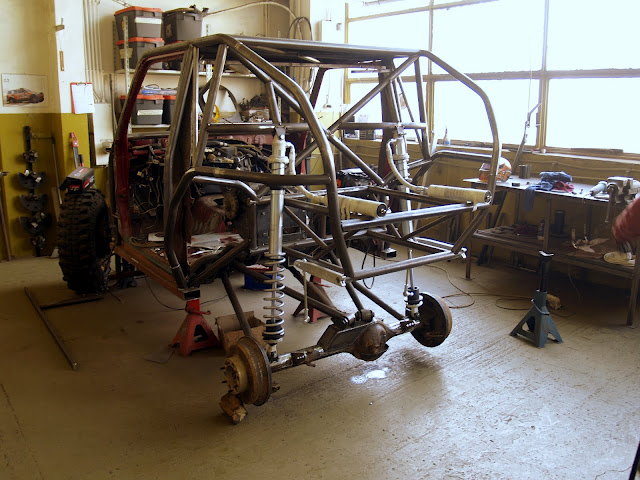

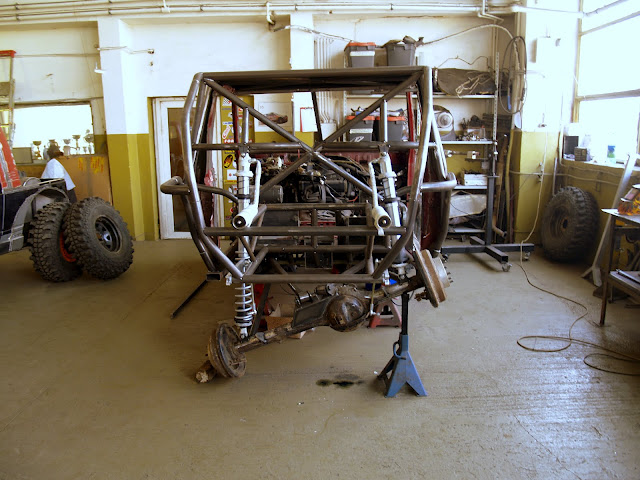

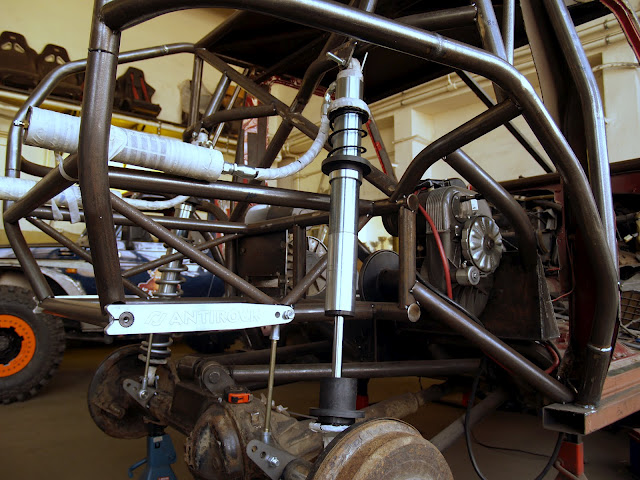

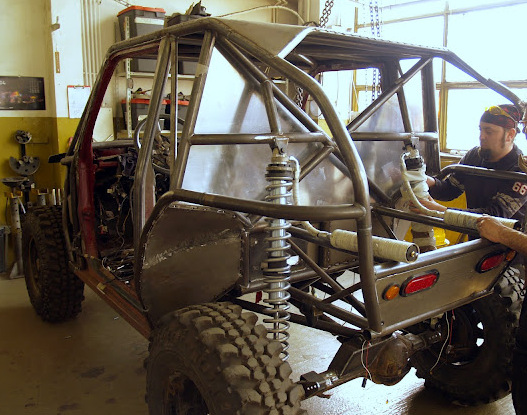

Pe spate avem montate pe langa 2 coilovere FOx Racing de 2.5 cu travel de 16 inch, arcuri Eibach, si o bara stabilizatoare de la Currie









Mai multe detalii si poze despre FC Project pe suzukidojo.blogspot.com sau pe Facebook

Editat Aprilie 20, 2012 de Astral

[ionutzt]

Re: FC Project

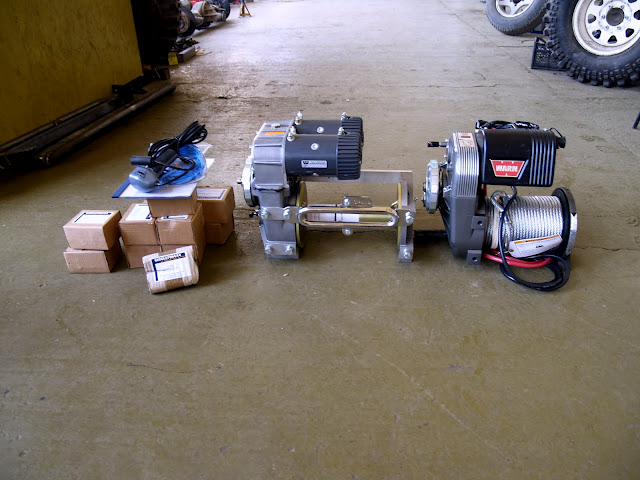

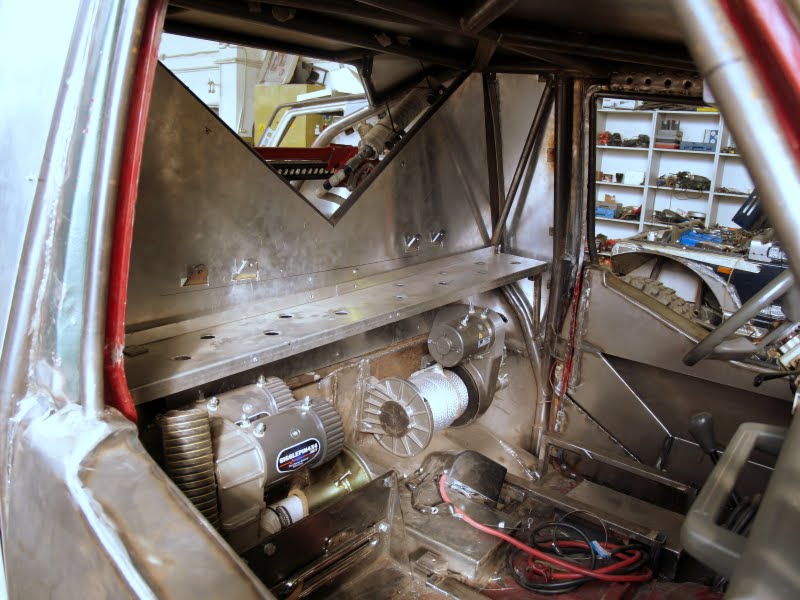

troliile

stopuri

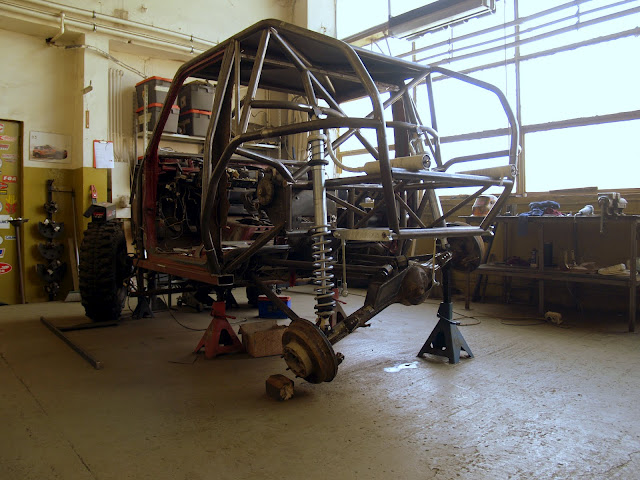

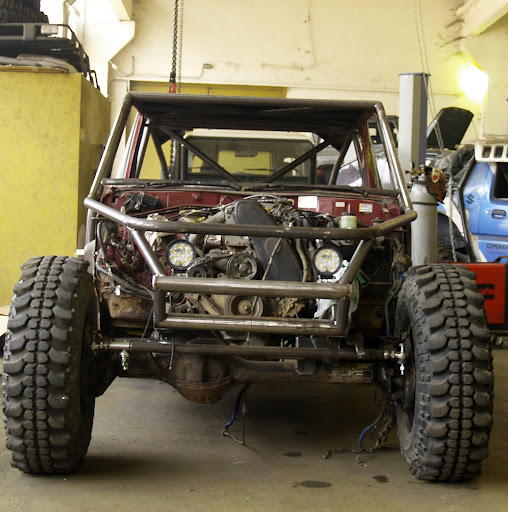

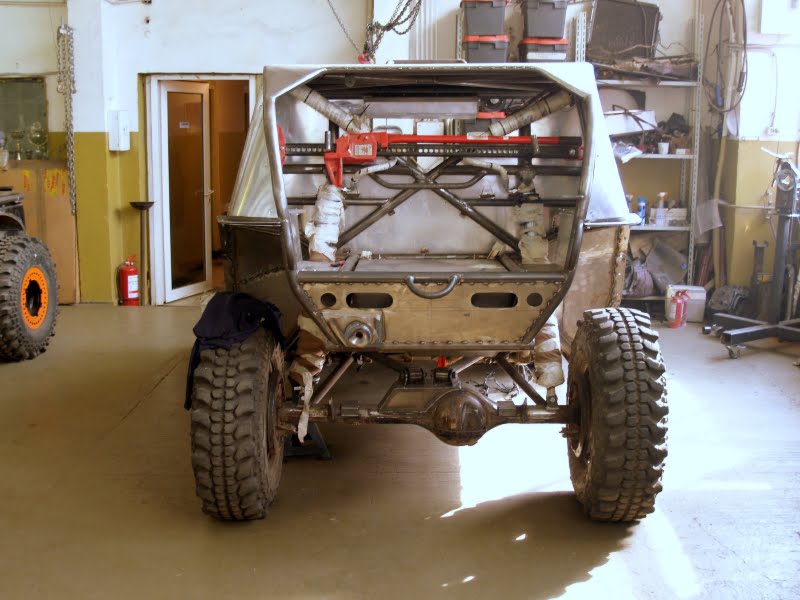

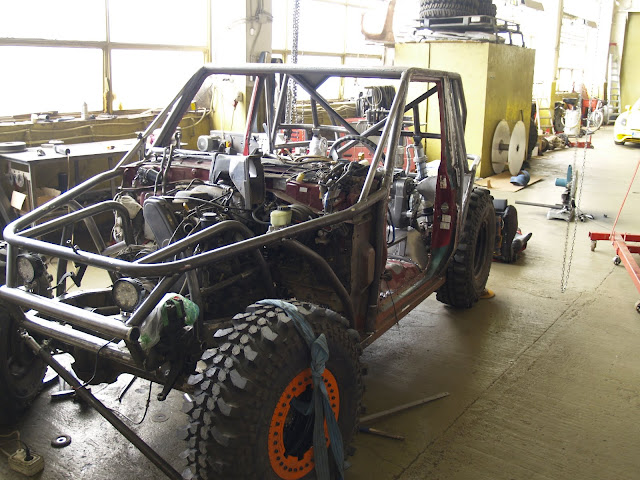

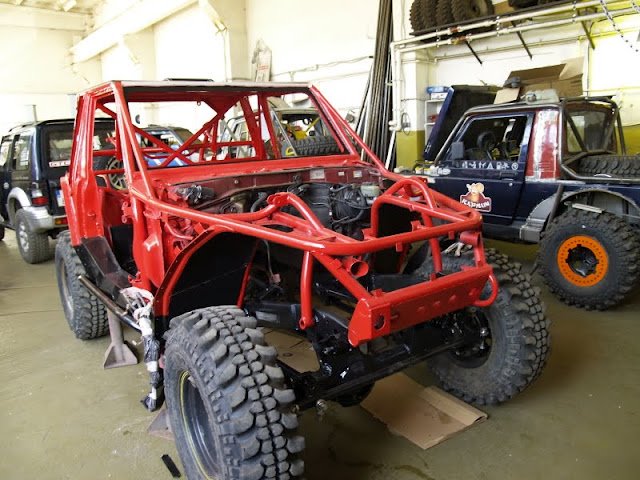

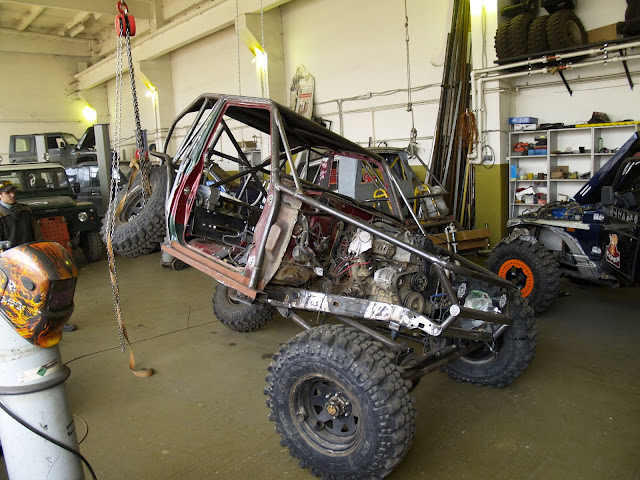

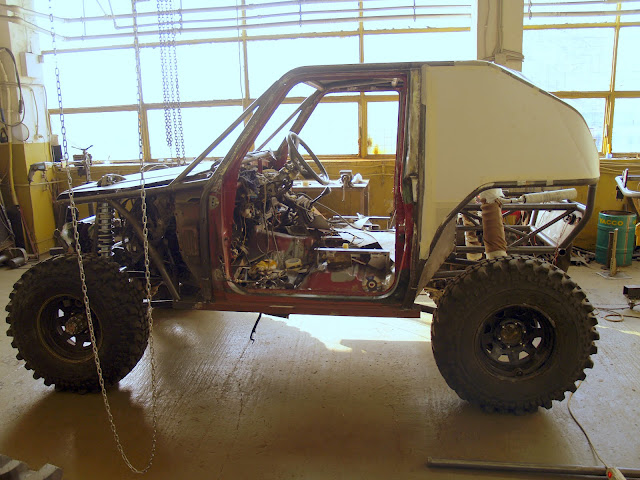

Am terminat structura si in partea din fata:

suspensia spate comprimata complet

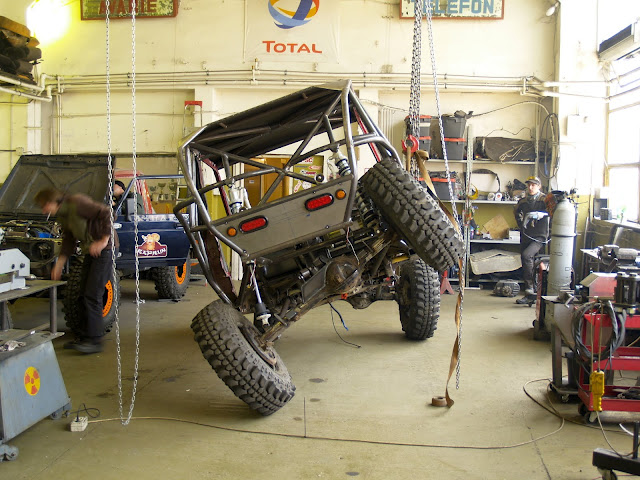

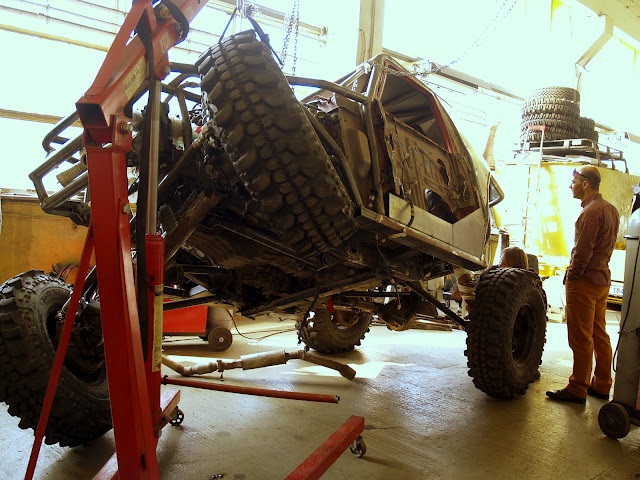

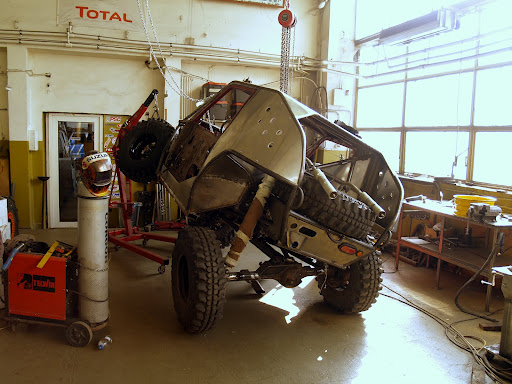

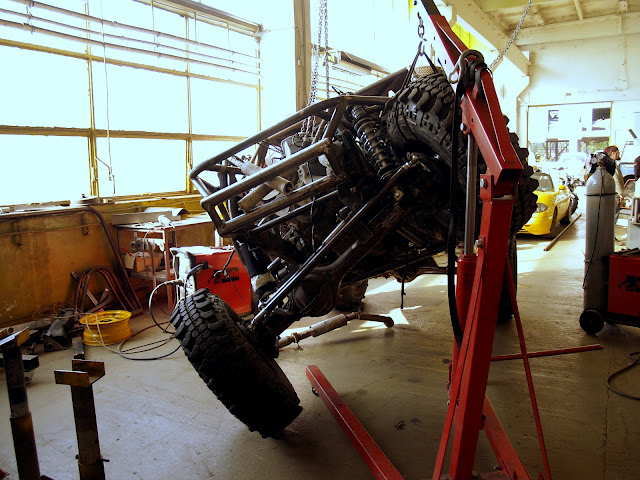

flex test spate:







Mai multe detalii si poze despre FC Project pe suzukidojo.blogspot.com sau pe Facebook

Editat Aprilie 20, 2012 de Astral

[ionutzt]

Re: FC Project



more pics:



cu arcurile montate

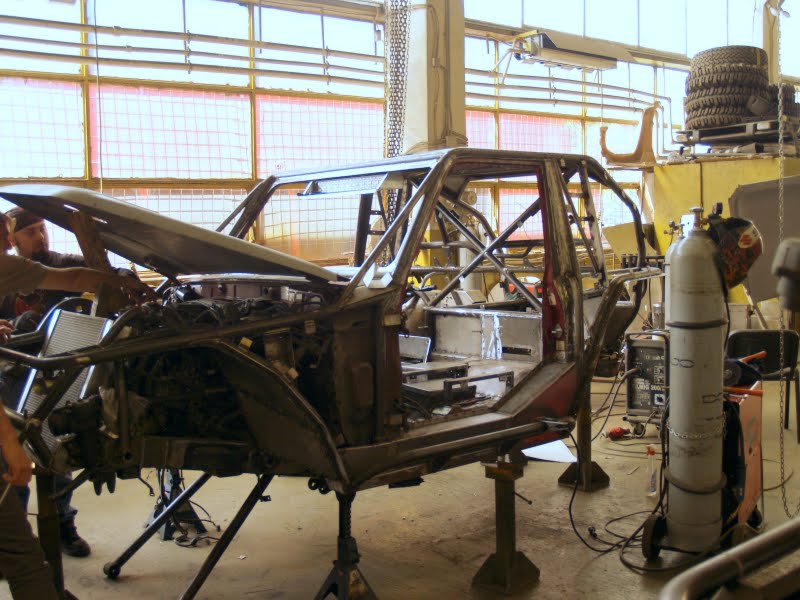

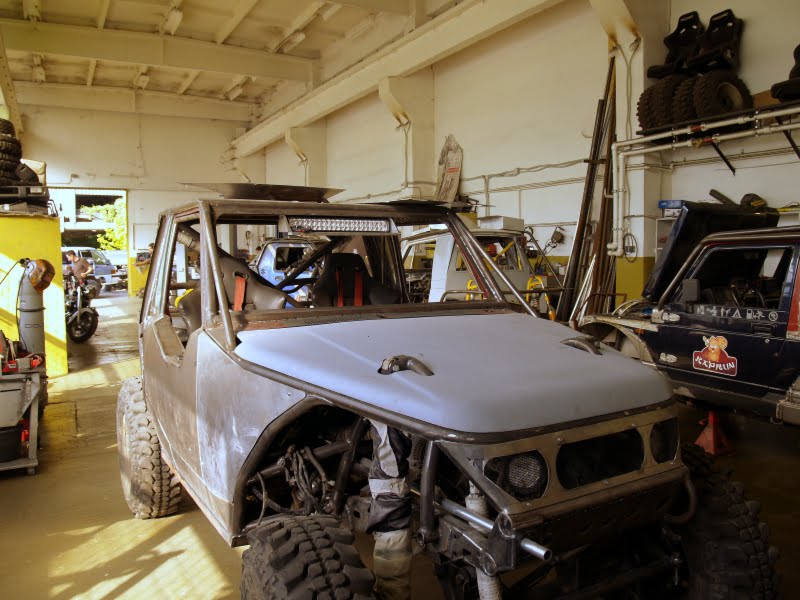

se incepe lucrul la capota











Mai multe detalii si poze despre FC Project pe suzukidojo.blogspot.com sau pe Facebook

Editat Aprilie 20, 2012 de Astral

[macfero]

Re: FC Project



urmaresc aproape zilnic blogul vostru.

incerc sa ma inspir pt trecerea pe elicoidale pt Wranglerul meu.

super treaba faceti.

felicitari :h5

:br

[ionutzt]

Re: FC Project

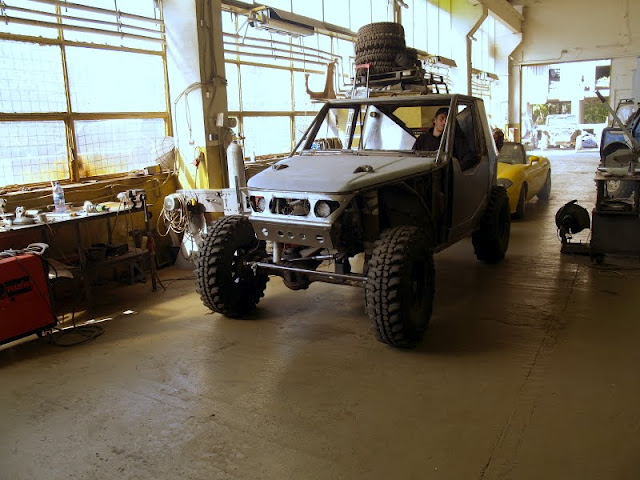

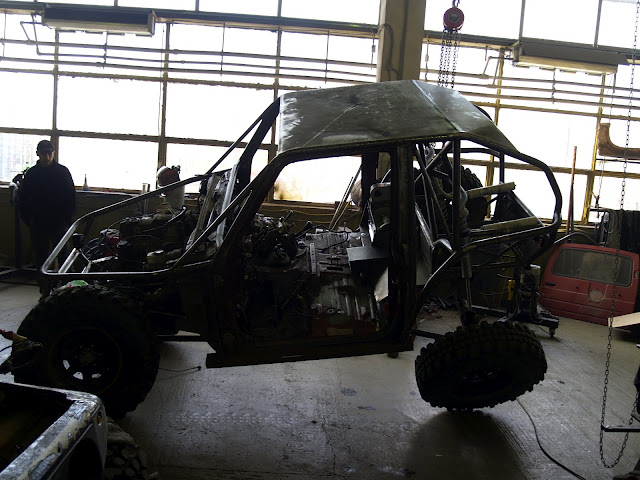

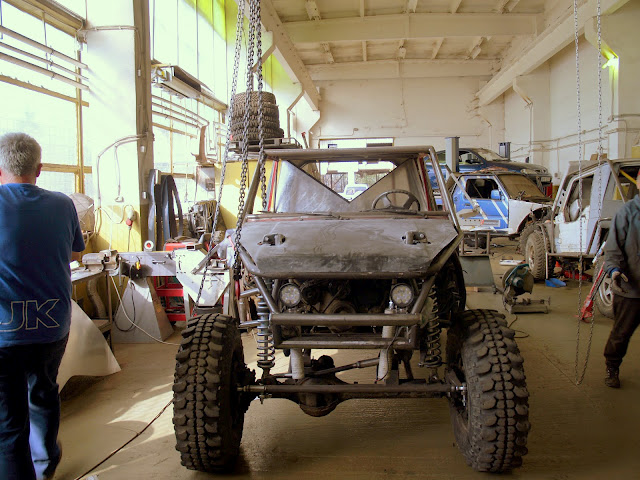

full front flex

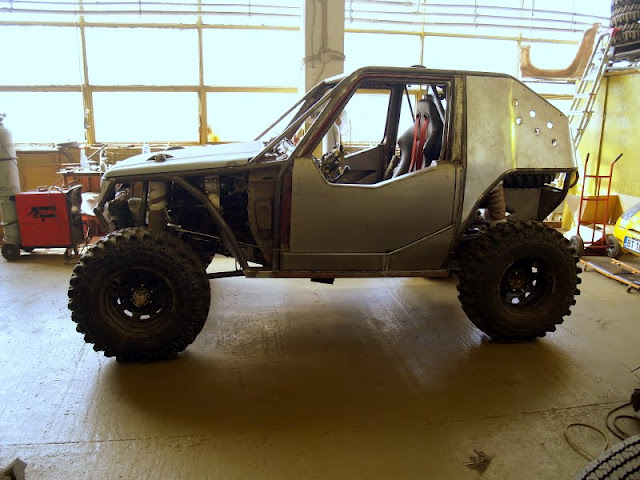

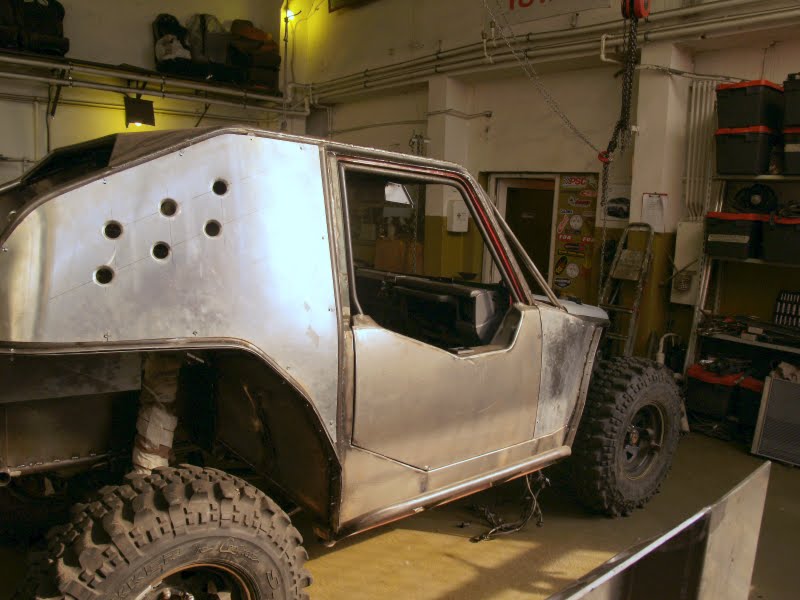

usi noi, DOJO style

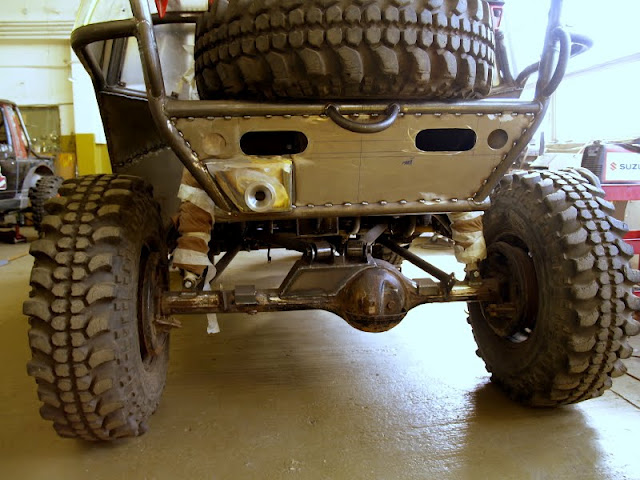

iesire troliu spate

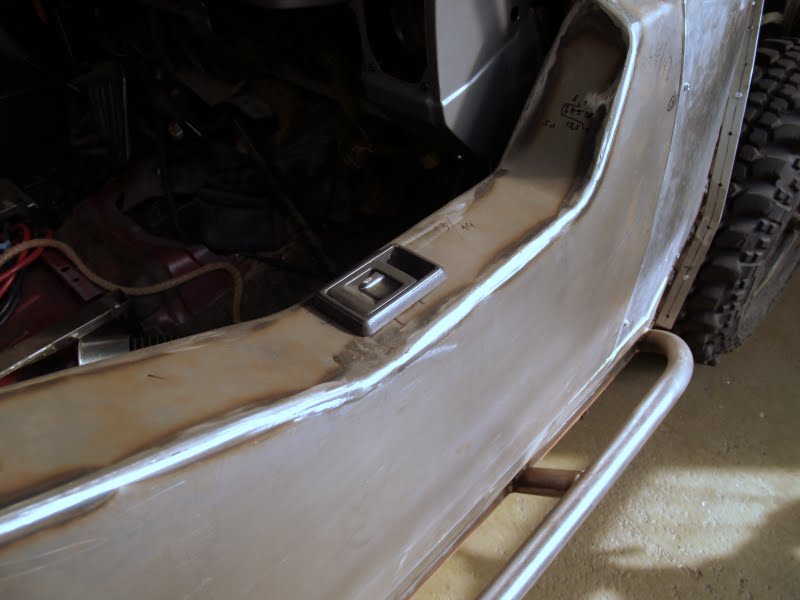

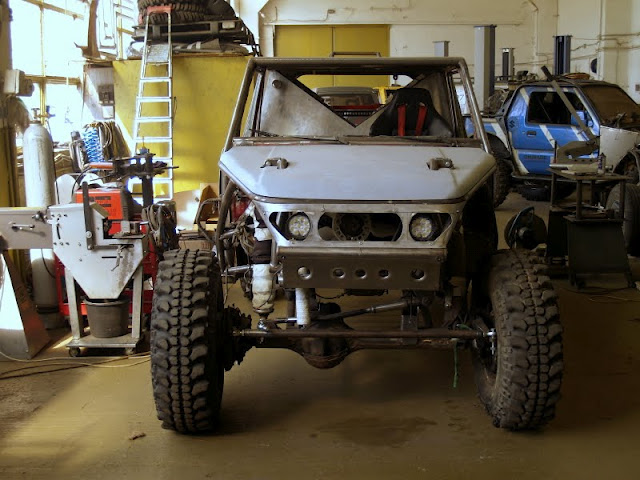

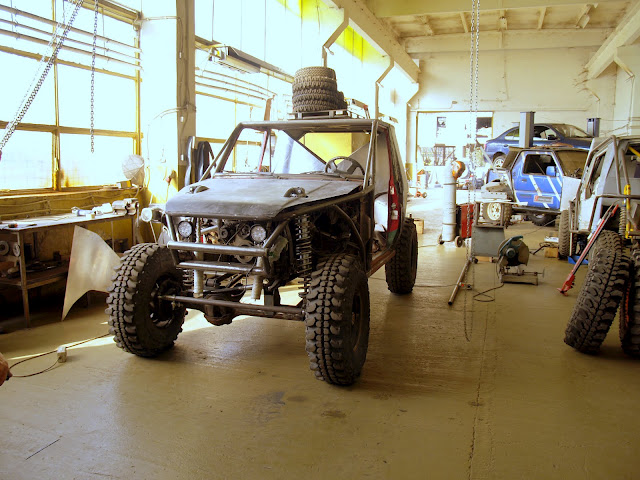

capota si grila fata, inca in lucru



Mai multe detalii si poze despre FC Project pe suzukidojo.blogspot.com sau pe Facebook

Editat Aprilie 20, 2012 de ionutzt

[ionutzt]

Re: FC Project



urmaresc aproape zilnic blogul vostru.

incerc sa ma inspir pt trecerea pe elicoidale pt Wranglerul meu.

super treaba faceti.

felicitari :h5

:br



multumim:tk

[pinti]

Re: FC Project



Din ce material realizati palniile pentru cablul de troliu ?Se poate folosi asa ceva si la cablu metalic sau numai la plasma rope?

[ionutzt]

Re: FC Project



pentru plasma - Al

pentru cablu - Fe

[a DY 1]

Re: FC Project



Super! foarte fain proiectul , felicitari!

[ionutzt]

Re: FC Project

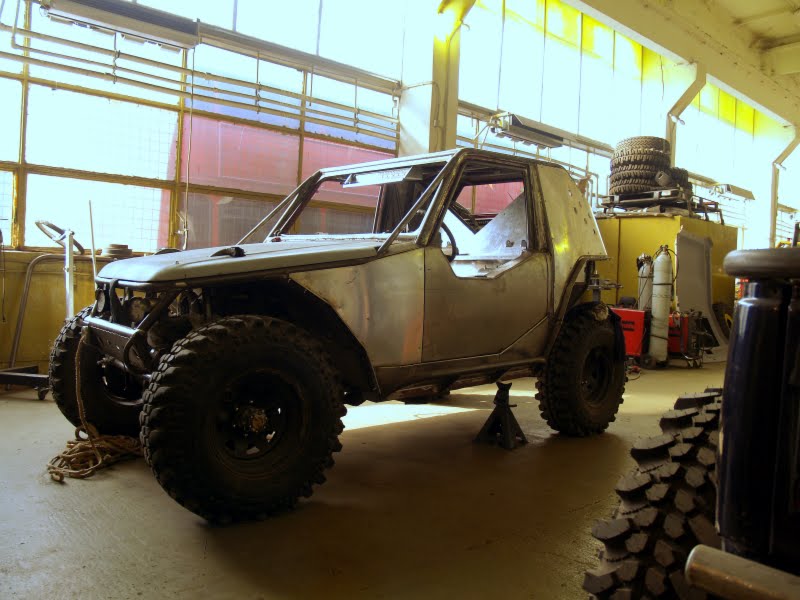

updates: am terminat de facut suporti, suportei si prinderi...







dupa care am inceput demontarea pentru vopsit



Editat Mai 4, 2012 de Astral

[cfantana]

Re: FC Project

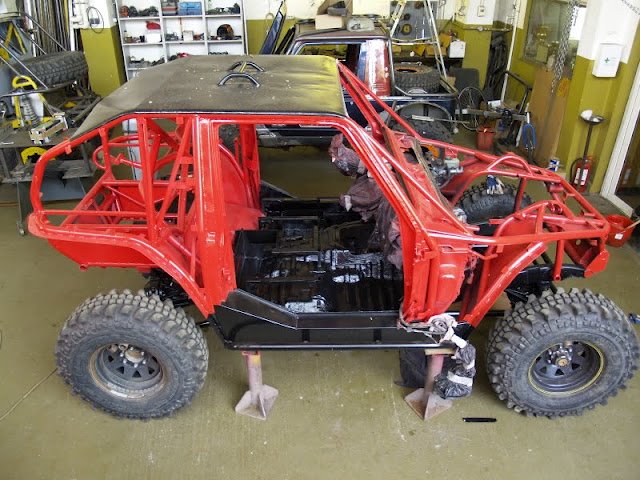

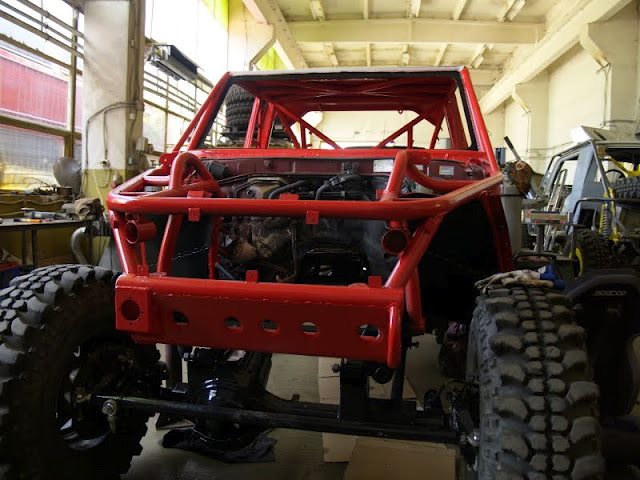

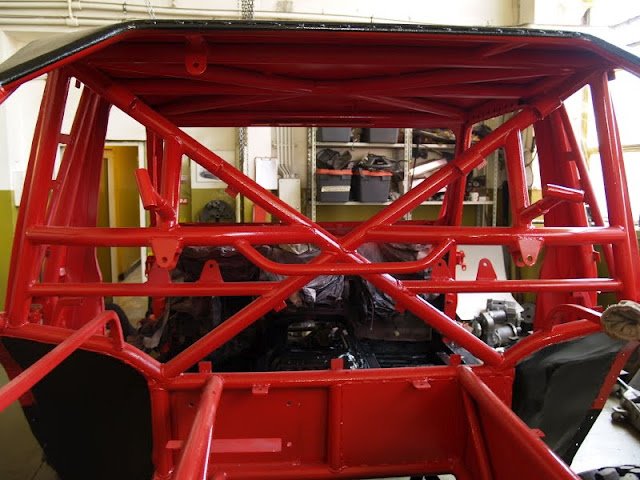

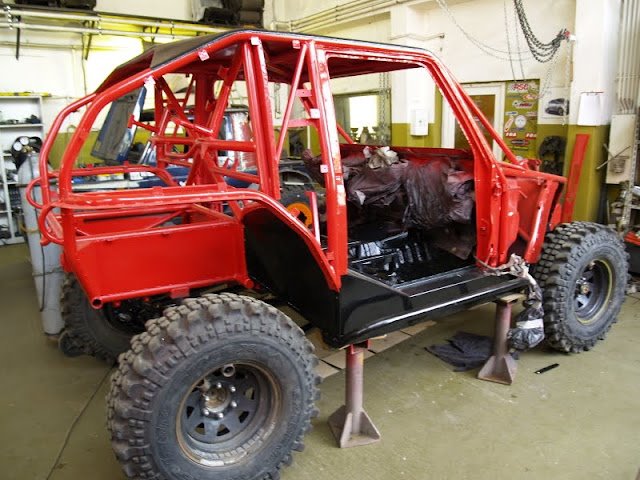

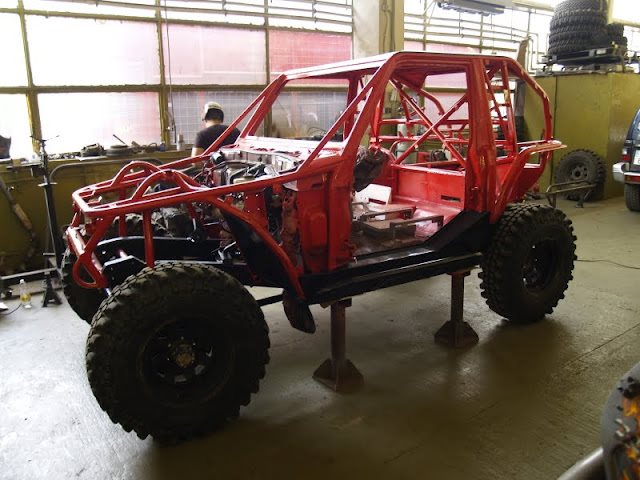

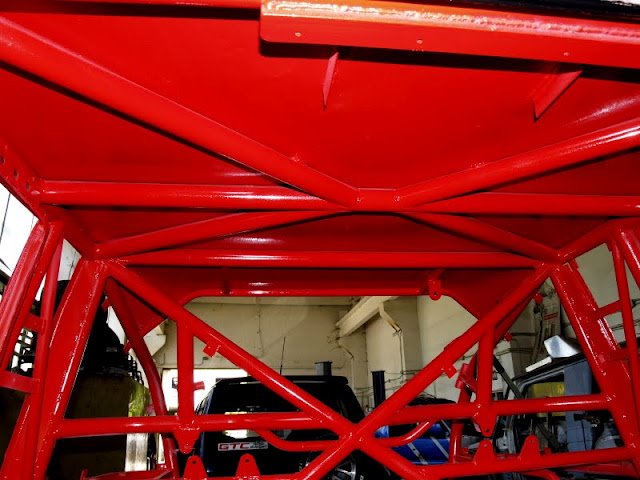

Structura e vopsita,ne-am apucat de asamblat.



[cfantana]

Re: FC Project

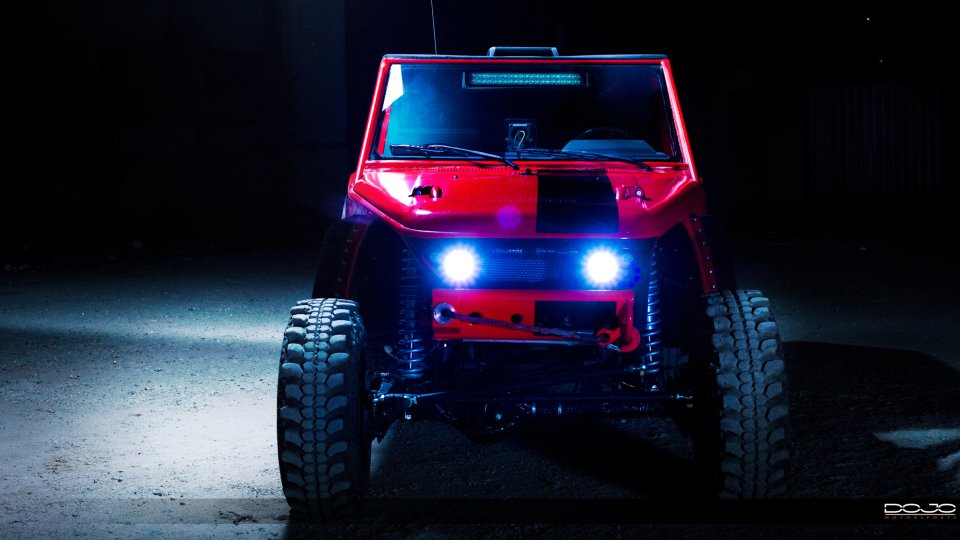

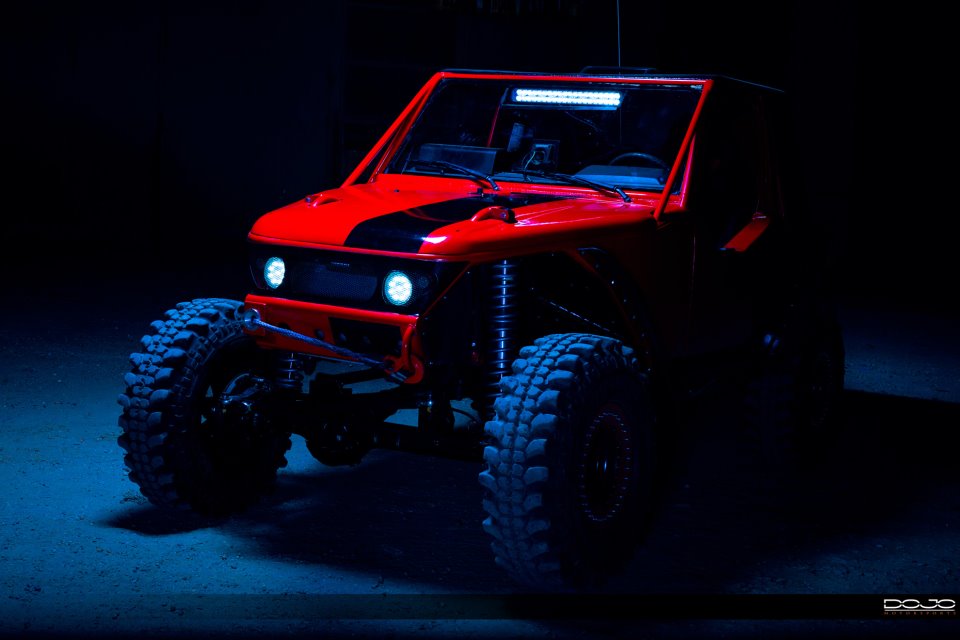

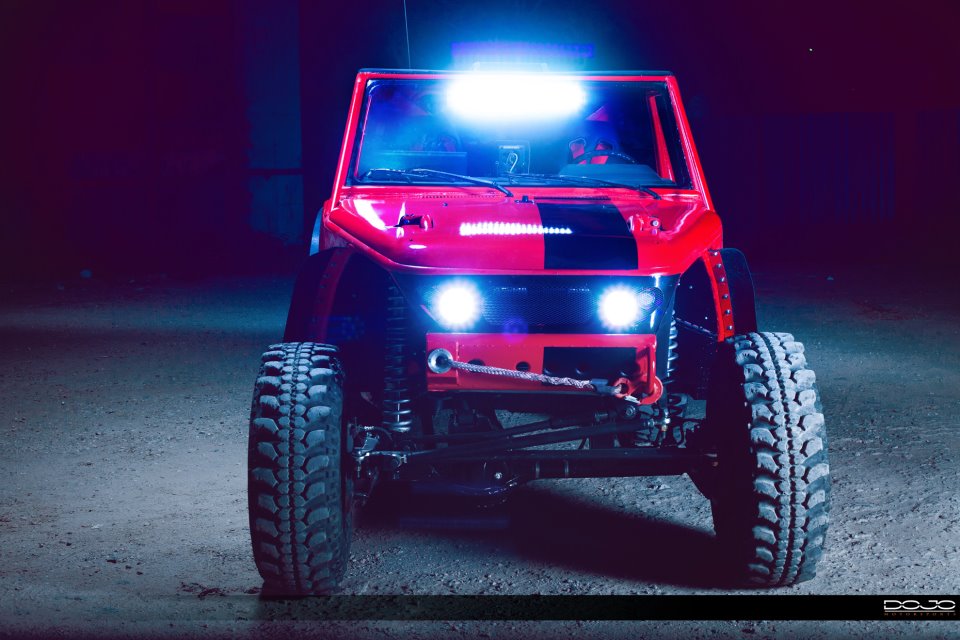

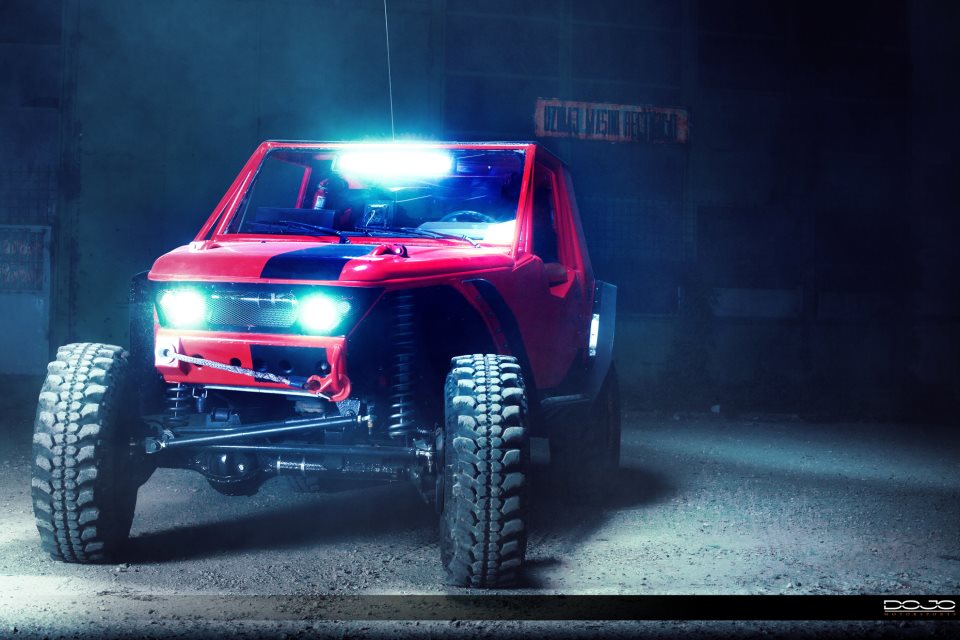

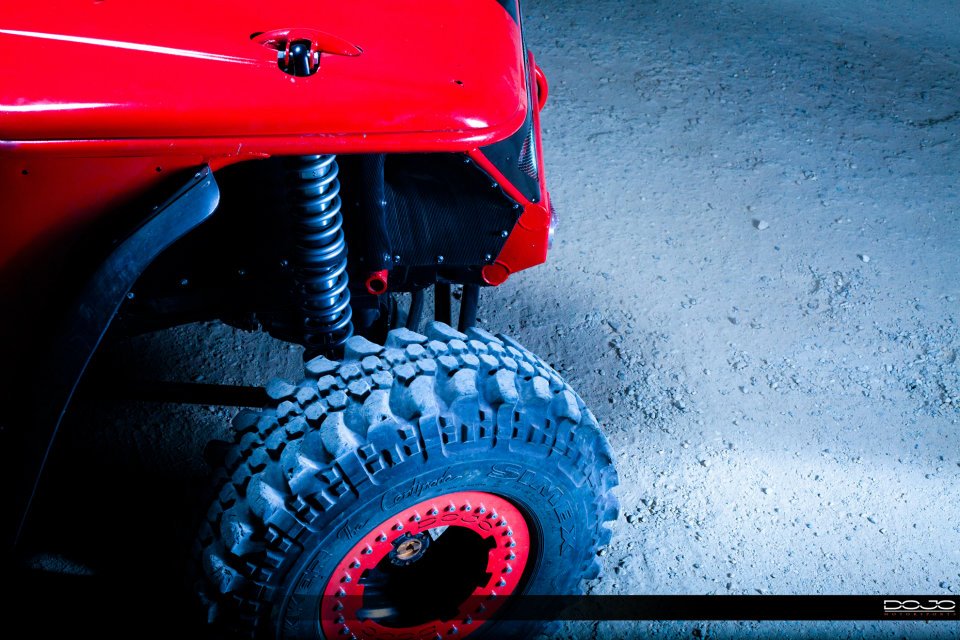

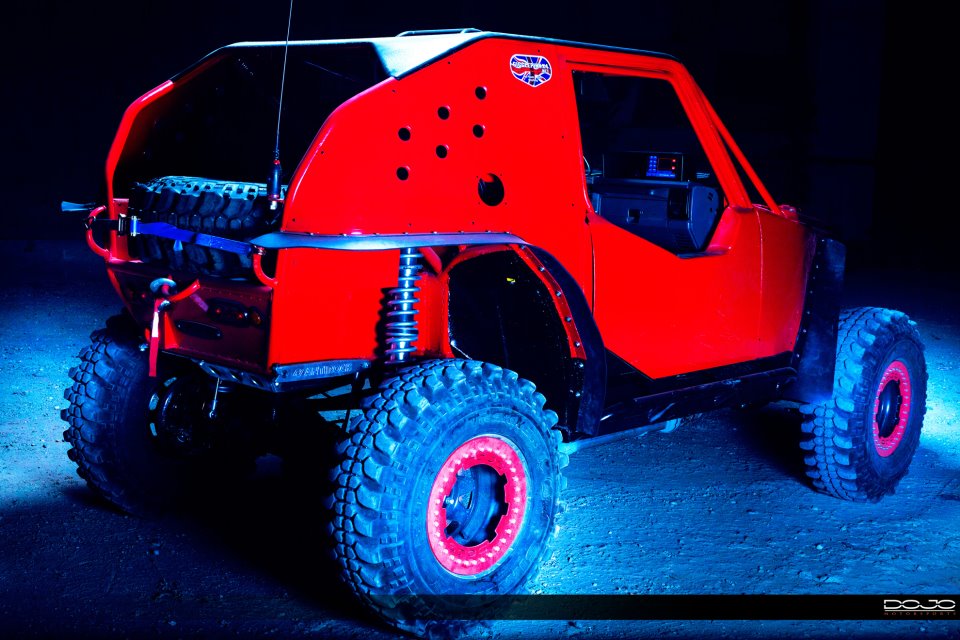

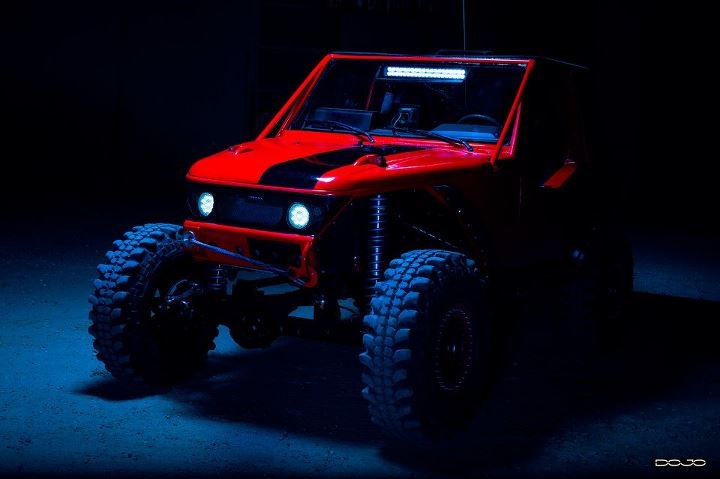

Teaser.

Masina a fost la primele teste si merge intrun mare fel :)

Revenim cu poze....



[Patrolator]

Re: FC Project



Felicitari pt. proiect. Arata grozav si sper sa si mearga asa.



Caroseria a devenit autoportanta sau ati folosit prinderea clasica pe sasiu?

Nu era utila înca o "iesire", în sus, pt. troliu?

Editat Iunie 12, 2012 de Patrolator

[cfantana]

Re: FC Project



Caroseria a devenit autoportanta.

Se poate face o iesire prin tavan si pentru troliu dar eu nu o vad asa utile,are carlig pe plafon si te asiguri cu scripete.

Multumim de aprecieri.

[Caphonne]

Re: FC Project



Foarte tare!

[cormosilviu]

Re: FC Project



faina Scufita rosie.o sa-l cam calce pe lup

[Johnny_r0]

Re: FC Project



Se poate inmatricula o astfel de masina?

[Patrolator]

Re: FC Project



Se poate face o iesire prin tavan si pentru troliu dar eu nu o vad asa utile,are carlig pe plafon si te asiguri cu scripete.



De fapt, ai dreptate; la viteza dementiala pe care o are Gigglepin-ul, chiar înjumatatita de scripete, tot esti "un-doi" iarasi pe roti.

[Patrolator]

Re: FC Project



faina Scufita rosie.o sa-l cam calce pe lup



Rolurile s-au inversat. Acum lupul o întreaba pe "Scufi":

-De ce ai asa roti mari...?

-Ca sa te calc mai bine.

:ha:

[cfantana]

Re: FC Project



Masina asta a fost construita pe un sasiu inmatriculat deci are numere :grin:

Daca o construiesti de la 0 nu cred ca o poti inmatricula avand in vedere legislatia tampita de la noi si RAR-ul care iti cauta nod in papura pentru orice rahat.

In alta tara civilizata s-ar putea intatricula ca autovehicul de competitie.



Inca o data multumim de aprecieri.

[Max]

Re: FC Project



Tupare, hai nu ne mai fierbe si pune niste poze mai luminate cu bijuteria ca e prea faina.

[Patrolator]

Re: FC Project



Tupare, hai nu ne mai fierbe si pune niste poze mai luminate cu bijuteria ca e prea faina.



...si un filmulet cu o trecere peste o ravenuta sa-i vedem genoflexiunile live. :pl

[cfantana]
