Montaj troliu pe Jimny

[nissan4x4]

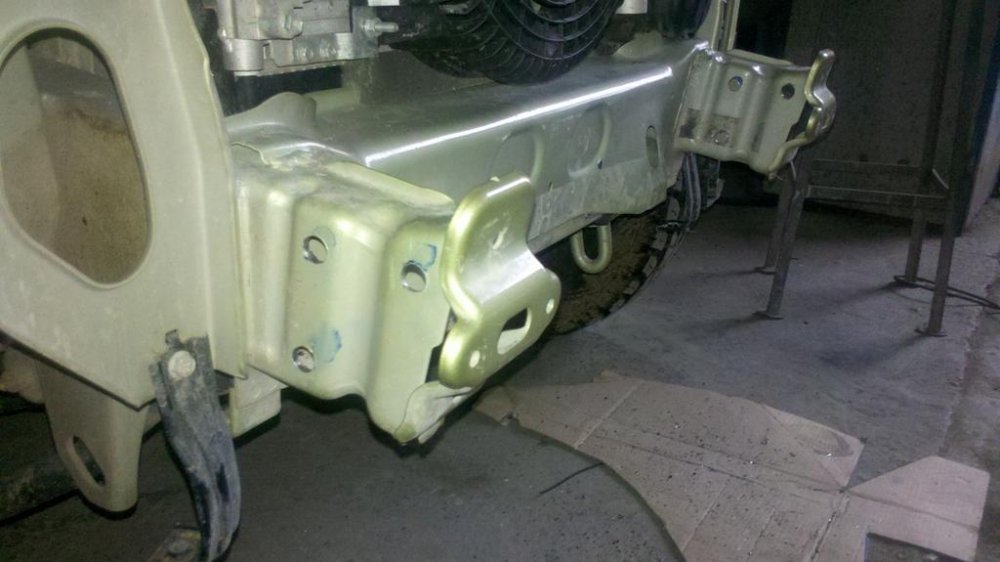

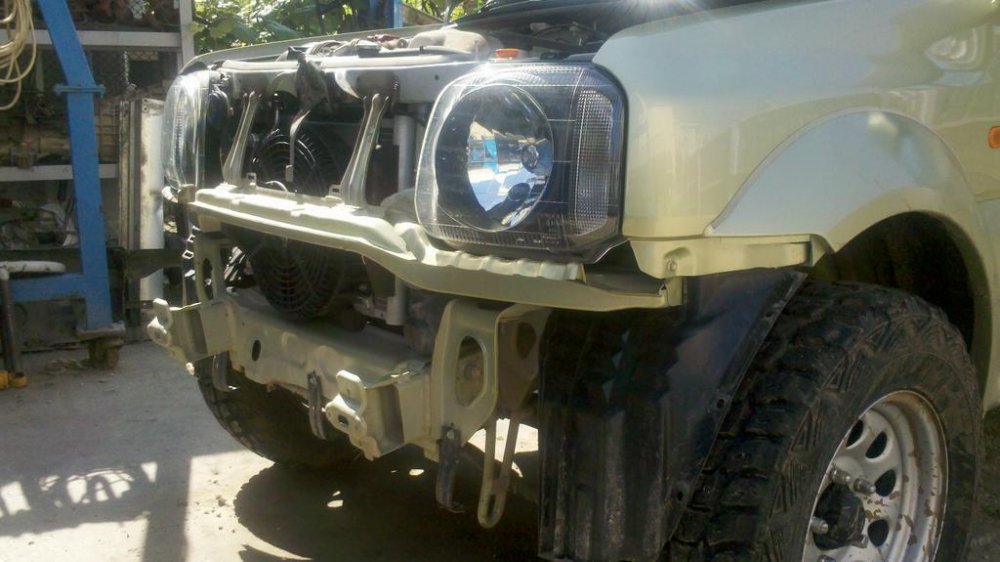

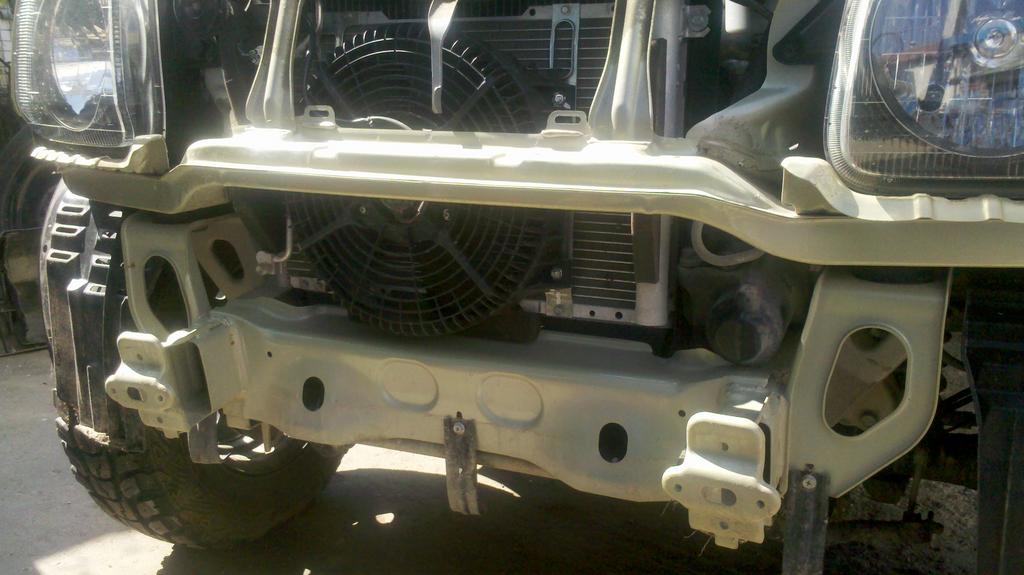

1. demontat spoiler fata

2. am constatat ca lonjeroanele nu au simetrie si o zona serioasa de sustinere a casetei troliului, adica lonjeroanele sunt "deschise"

[nissan4x4]

Re: Montaj troliu pe Jimny

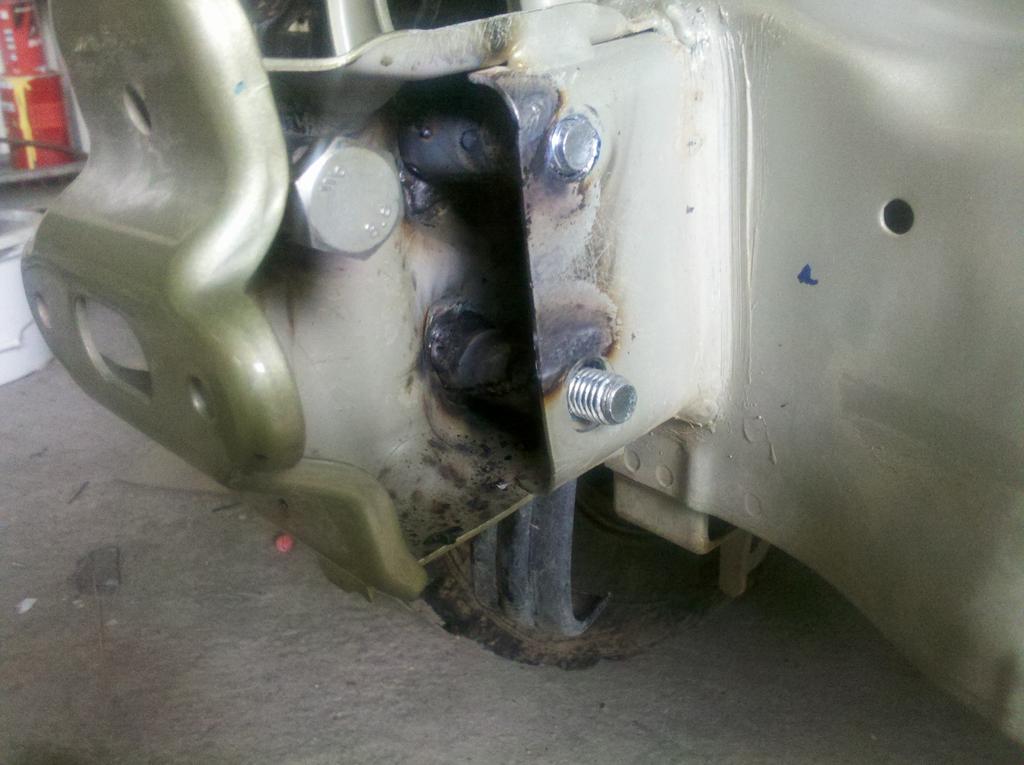

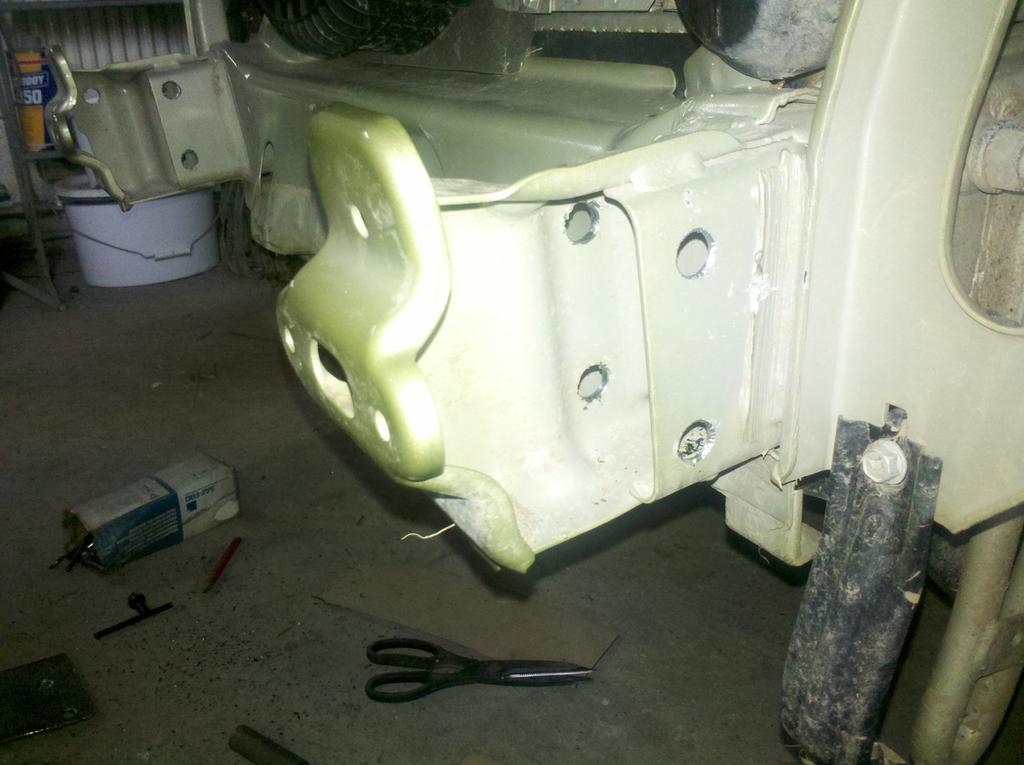

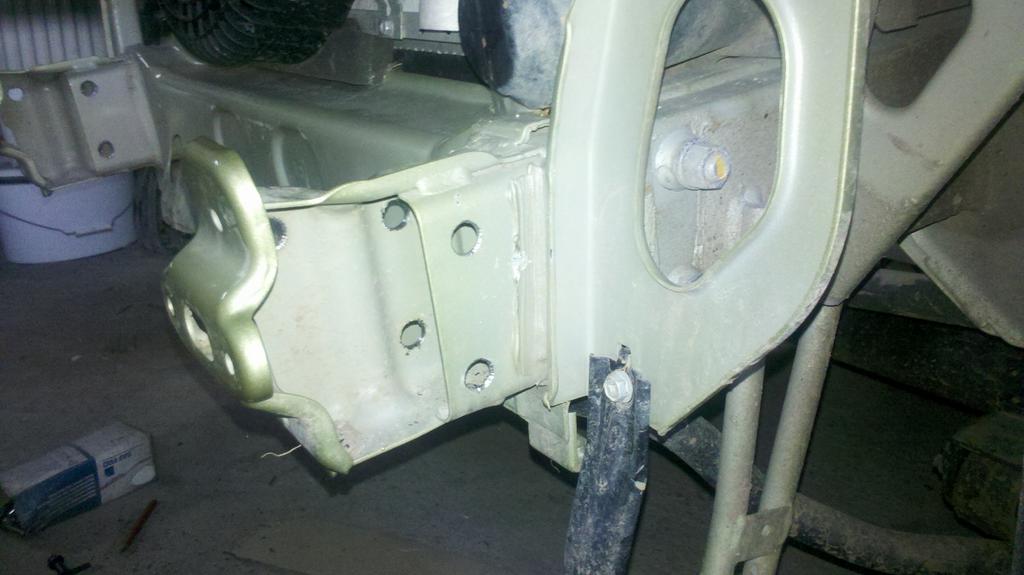

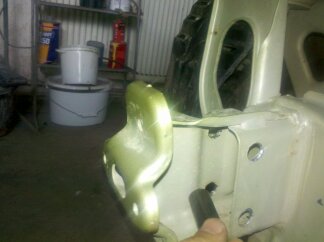

3. gaurire lonjeron

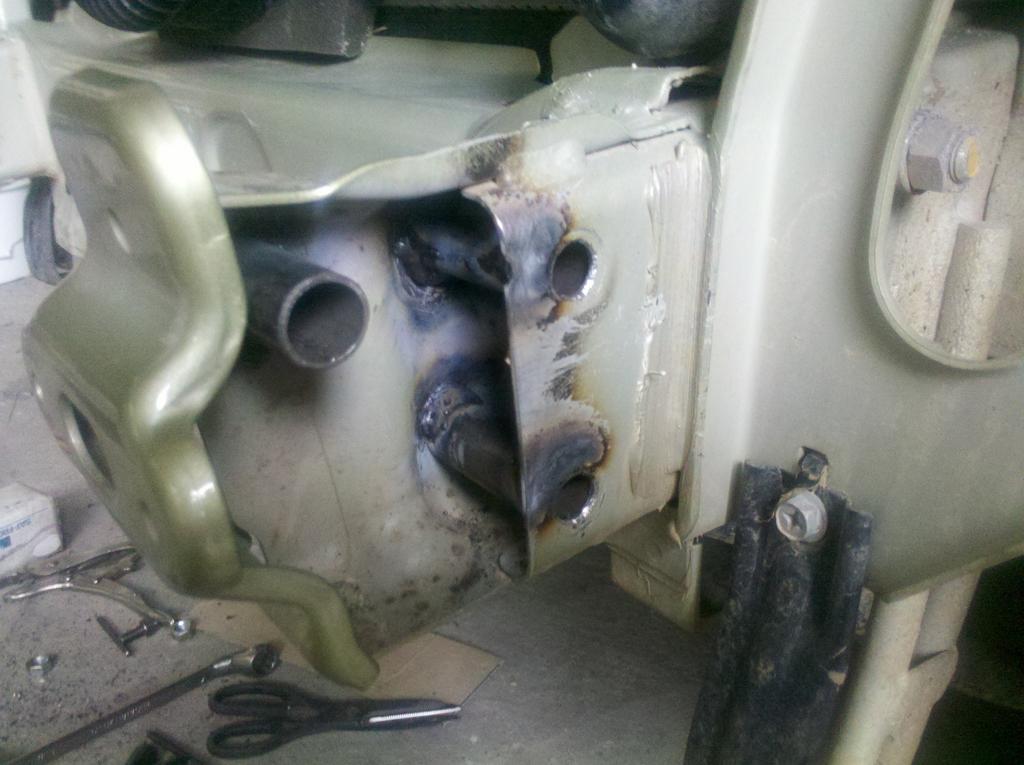

4. confectionare si montare distantiere interioare lonjeron, pt a impiedica "storcirea" acestuia in momentul strangerii suruburilor casetei de troliu

5. ranforsarea = inchiderea lonjeronului

6. grunduiere interior/exterior lonjeron

[nissan4x4]

Re: Montaj troliu pe Jimny

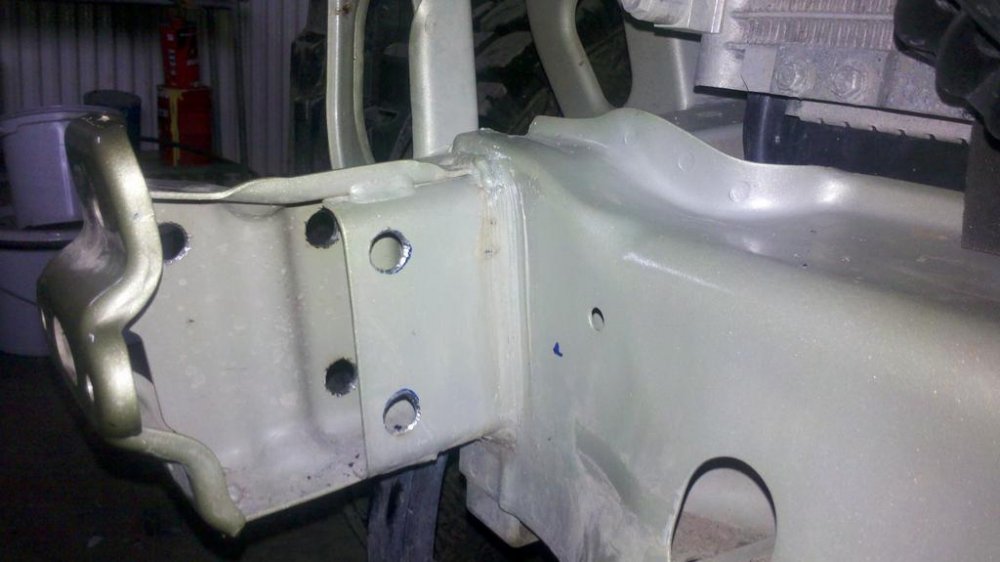

si dupa operatiunea de "inchidere" a lonjeronului

[nissan4x4]

Re: Montaj troliu pe Jimny



7. se practica in traversa de sub radiator 2 gauri de sustinere frontala

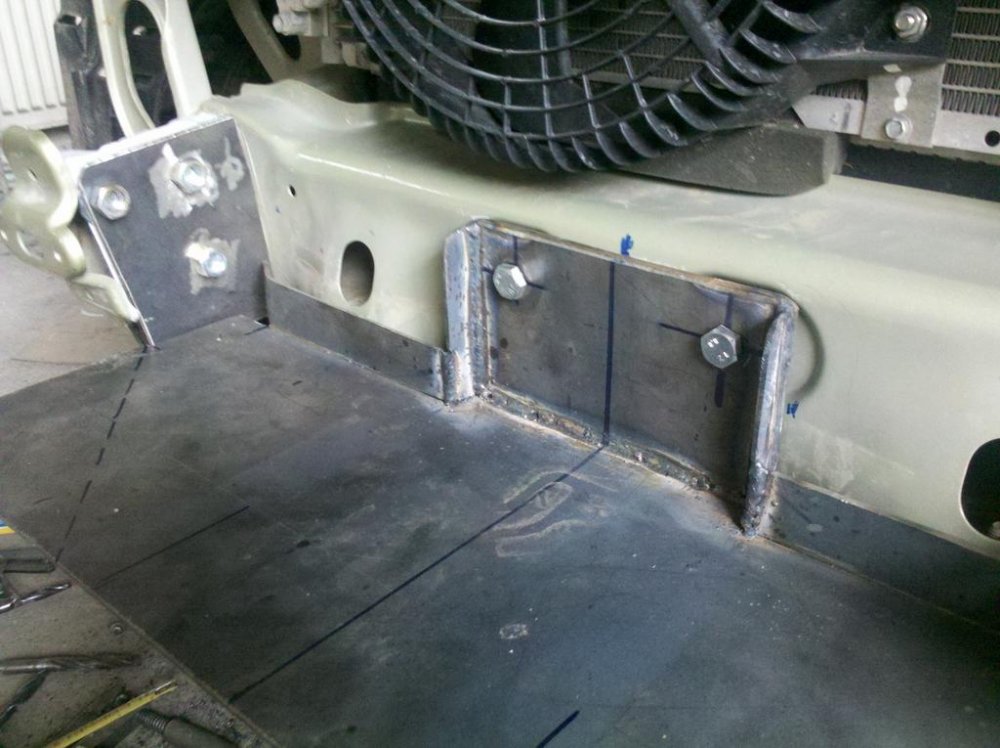

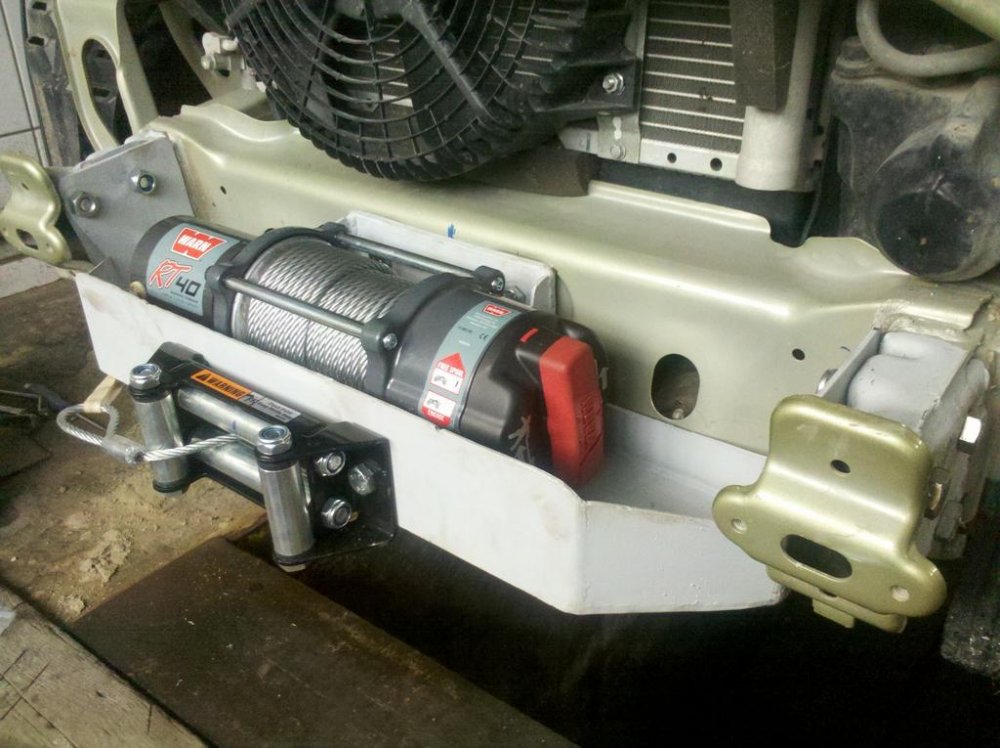

8. incepem lucrul la caseta troliului

[nissan4x4]

Re: Montaj troliu pe Jimny

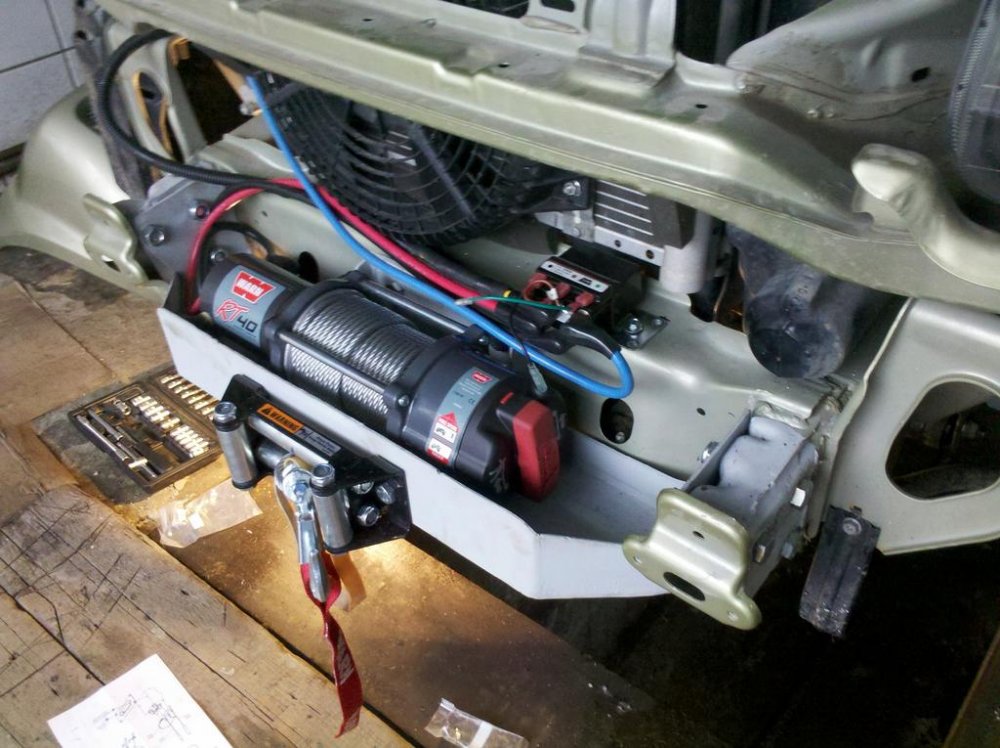

dupa pozitionarea troliului, se trece la cablarea electrica. Comanda va fi dubla, un buton din interior sau cu ajutorul telecomenzii , din exterior.



se decupeaza spoilerul in partea sa inferioara si se repozitioneaza numarul de circulatie cu 15mm mai sus

[nissan4x4]

Re: Montaj troliu pe Jimny

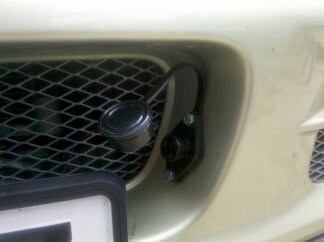

si evident, detaliile de instalare ale comenzilor.

[nissan4x4]

Re: Montaj troliu pe Jimny



ore lucrate:

- 3 ore ....proiectul

- 4,5 ore ranforsare sasiu

- 7 ore confectionat caseta troliu

- 2 ore montaj troliu + decupaj spoiler bara + nr circulatie

- 2,5 ore cablare electrica

[Kingy]

Re: Montaj troliu pe Jimny



Operatiunea ai facut-o in Galati?

[nissan4x4]

Re: Montaj troliu pe Jimny



Nu.... Buc

[icXu]

Re: Montaj troliu pe Jimny



Foarte frumos si profi lucrat, felicitari!

O singura intrebare/observatie: nu trebuiau date cateva gauri in placa de troliu pentru a nu bălti apa si mizeria stransa cu timpul?

[gabitzu]

Re: Montaj troliu pe Jimny



Stiu ca ati montat mai multe trolii decat am vazut eu, dar totusi am o intrebare: Nu mergea montata placa la nivelul de sus al lonjeroanelor ? Asa parca e muult prea jos. Are legatura cu felul in care actioneaza fortele acolo ?

[nessum]

Re: Montaj troliu pe Jimny



Frumos!



Domn' Profesor a inceput sa isi prepare masina dupa Cupa de la Odorhei...

:h5

[nissan4x4]

Re: Montaj troliu pe Jimny



Stiu ca ati montat mai multe trolii decat am vazut eu, dar totusi am o intrebare: Nu mergea montata placa la nivelul de sus al lonjeroanelor ? Asa parca e muult prea jos. Are legatura cu felul in care actioneaza fortele acolo ?



obs dvs este f corecta !!!!



Evident ca cel mai recomandat mod de instalare este cel care permite iesirea cablului la nivelul medianei lonjeroanelor. E o regula ce trebuie respectata musai atunci cand construiesti un bullbar.



In situatia cand lucrarea se rezuma la instalarea troliului in "bara" masinii , peste criteriul mai sus enuntat intervin aspecte de design, cerute de client:

- montaj discret, pt a nu fi observat de Politie, RAR etc, asta inseamna restrictionari privind pozitionarea sus/jos , in functie de constructia masinii si locul disponibil in spatele spoilerului

- pozitionarea numarului de circulatie cat mai stok posibil , etc , etc



Avand in vedere ca prin montajul troliului nu i-am stricat masinii unghiul de atac al obstacolelor ( e drept ca nici nu l-am imbunatatit in vreun fel ) , pot spune ca e ok.

[iulianul]

Re: Montaj troliu pe Jimny



Foarte discret şi curat montat, în bara originala, îmi place. Ce troliu este, ce capacitate? Duce alternatorul de Jimny?

[nessum]

Re: Montaj troliu pe Jimny



Foarte discret şi curat montat, în bara originala, îmi place. Ce troliu este, ce capacitate? Duce alternatorul de Jimny?



Din poze pare WARN RT40 de...4000lbs.

[alexb25]

Re: Montaj troliu pe Jimny



Din poze pare WARN RT40 de...4000lbs.



A iesit foarte frumos!

E un troliu mic (de ATV) si a incaput foarte bine acolo unde a fost pus (in spatele barii stock).

troliul are numai 6.5Kg :wink:

[LorDeko]

Re: Montaj troliu pe Jimny



Avand in vedere ca prin montajul troliului nu i-am stricat masinii unghiul de atac al obstacolelor ( e drept ca nici nu l-am imbunatatit in vreun fel ) , pot spune ca e ok.





Sa zicem ca nu i-ai stricat unghiul de atac. Dar o sa fie foarte frumos cand o sa se infiga cu rolele in mal la trecerea peste un sant, un raulet,o balta ceva. Mai interesant o sa fie dupa, cand doreste sa scoata cablul si pierde 5-10minute pana inlatura namolul clisos sau nu de pe rolele de ghidaj:sc. Eu am pus placa deasupra lonjeroanelor. Am copiat forma aia ca sa vina frumos, am prins-o in 6suruburi si la revedere. Ma rog, al meu e mai mare, e de 8000 si a incaput foarte frumos in bara. Chiar si la mine mai gasesc ceva noroi in rola de jos.... Acuma depinde si ce face omul cu masina, poate nu trece prin vaduri ,santuri,etc. Asta e partea a2'a.



http://img16.imageshack.us/img16/8330/14102010086.jpg

[edy_M]

Re: Montaj troliu pe Jimny

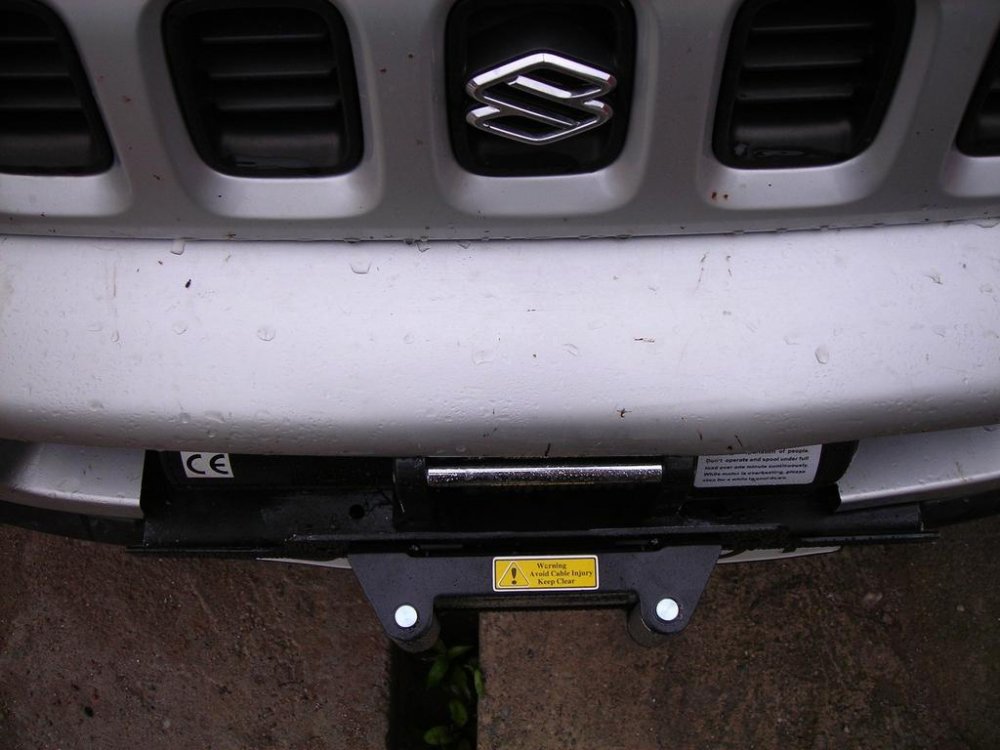

Am reusit si eu sa montez troliul!!! :banana A iesit din placa troliului vreo 2,5 cm in afara barii..., dar este totusi o lucrare reusita (parerea mea...). Cateva poze cu troliul montat gata.

[nissan4x4]

Re: Montaj troliu pe Jimny



hmmm, placa de troliu pare "aftuita" pe lonjeroanele masinii. Poti pune o poza fara spoiler montat, cu detaliu pe prindere?



PS aspectele sesizate de matali referitor la noroiala rolelor nu prezinta importanta la onor client, cui nu-i place sa se noroiasca...... sa stea la asfalt !!!!

[dorin4x4]

Re: Montaj troliu pe Jimny



Ne traduci si noua ce inseamna '' aftuit '' ?



hmmm, placa de troliu pare "aftuita" pe lonjeroanele masinii. Poti pune o poza fara spoiler montat, cu detaliu pe prindere?



PS aspectele sesizate de matali referitor la noroiala rolelor nu prezinta importanta la onor client, cui nu-i place sa se noroiasca...... sa stea la asfalt !!!!

[Astral]

Re: Montaj troliu pe Jimny



Puncte de sudura, folosite de obicei pentru fixarea preliminara sudurii definitive........deci o fixare slaba sau provizorie, in functie de context........

[edy_M]

Re: Montaj troliu pe Jimny



Despre a cui placa de troliu este vorba?!

Editat Mai 26, 2012 de edy_M
stergere detalii

[stanley]

Re: Montaj troliu pe Jimny



7. se practica in traversa de sub radiator 2 gauri de sustinere frontala

8. incepem lucrul la caseta troliului



Dl Luigi, caseta troliului din ce grosime de tabla s-a realizat?
