Stiti cum se declanseasa lumina interioara cand se deschid usile, ca eu nu am vazut intrerupatorul?

Vreau sa imi pun lumini in usi.



Apropos, cum se zice la plafoniera in engleza?

[CB40]

Re: Lumina usi Freelander



Apropos, cum se zice la plafoniera in engleza?



Salut, cauta de exemplu: Freelander Courtesy & Map Lights, sau dome lights

Editat Noiembrie 28, 2012 de CB40

[Micha]

Re: Lumina usi Freelander



Hmm... si ma mai gandesc la o faza: in mod normal eu nu am fire cu curent temporizat asa cum este cel de la plafoniera. Asa ca chiar daca as dori sa pun lumini in usi tot ar trebui sa iau acelasi curent care vine si la plafoniera.



Cum gasesc eu cel mai accesibil fir care are curentul ce duce la plafoniera? In RAVE mi-am prins urechile, dar poate nici nu stiu unde sa caut.

[teddybear]

Re: Lumina usi Freelander



Hmm... si ma mai gandesc la o faza: in mod normal eu nu am fire cu curent temporizat asa cum este cel de la plafoniera. Asa ca chiar daca as dori sa pun lumini in usi tot ar trebui sa iau acelasi curent care vine si la plafoniera.



Cum gasesc eu cel mai accesibil fir care are curentul ce duce la plafoniera? In RAVE mi-am prins urechile, dar poate nici nu stiu unde sa caut.



Trebuie sa deschizi in RAVE ori "Electrical Library" ori "Electrical circuit diagrams". Asta in ipoteza ca ai RAVE complet :wink:



(In primul document gasesti incepand cu pagina 142 descrierea functionarii iar in cel de-al doilea document incepand de la pagina 57 gasesti schemele care te intereseaza)



Spor la treaba!

[sierrafery]

Re: Lumina usi Freelander



Hmm... si ma mai gandesc la o faza: in mod normal eu nu am fire cu curent temporizat asa cum este cel de la plafoniera. Asa ca chiar daca as dori sa pun lumini in usi tot ar trebui sa iau acelasi curent care vine si la plafoniera.



Cum gasesc eu cel mai accesibil fir care are curentul ce duce la plafoniera? In RAVE mi-am prins urechile, dar poate nici nu stiu unde sa caut.



completeaza profilul masinii(ca Freelander 1 sunt multe) sa vedem din ce an si ce motorizare/caroserie si poate iti spun eu unde sa te legi:wink:

Editat Noiembrie 28, 2012 de sierrafery

[Micha]

Re: Lumina usi Freelander



OK, mi-am trecut si la profil.



Land Rover Freelander



3 usi

1999

Benzina



Sper ca am scris tot ce trebuie.



Merci!

Editat Noiembrie 28, 2012 de Micha

[sierrafery]

Re: Lumina usi Freelander



in RAVE-ul meu apare schema pentru varianta 2001, dar s-ar putea sa fie la fel...lampile de interior au (+) constant si primesc (-) temporizat de la CCU.

Interior Lamp(s)

3 Door

Fuse 14 of the passenger compartment fuse box (C0580) provides a constant battery feed to the interior lamp (C0357) on a P wire. When the interior lamp switch is in the normal (central) position, the earth path for the lamp (C0357) is controlled by the CCU (C0593) via the passenger compartment fuse box (C0580) on a PW wire. The CCU will illuminate the interior lamp if it senses any of the doors are open (see 'Central Control Unit – CCU').

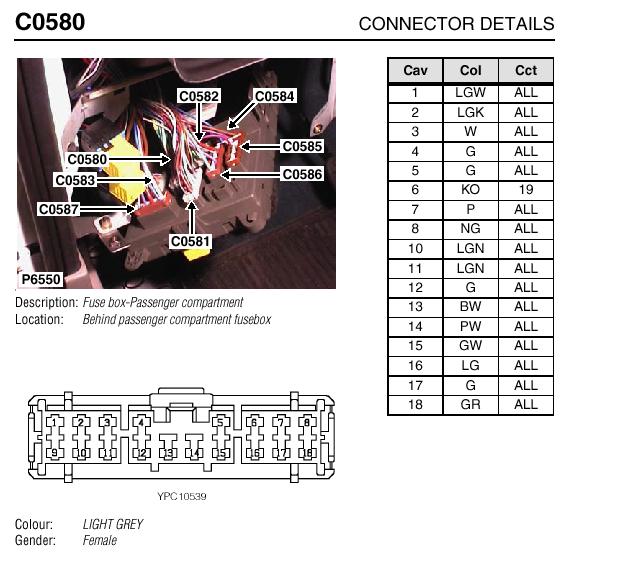

M-am uitat pe schema si temporizarea(-)vine de la C0580 pin 14 iar (+) -ul la pin 7 ... vezi daca la tine e asa configuratia conectoarelor ca in poza si daca da de la astea doua fire poti sa te alimentezi in paralel...doar pune o siguranta de 10A in loc de aia de 5 existenta la F14 (daca e diferit atunci nu te ppot ajuta fara schema potrivita



Editat Noiembrie 28, 2012 de sierrafery

[Micha]

Re: Lumina usi Freelander



OK, sper sa nu scriu niste prostii, ca e prima data cand ma uit pe o schema din asta.



Am incercat sa intuesc la modelul meu ceea ce ai scris tu mai sus. Ar trebui ca acei conectori sa fie la fel doar ca la tine au un 0 in fata. Asadar la mine ar fi C580.

Dupa cum ai zis si tu, minusul imi da starea luminilor interioare, asa ca cel mai important pentru mine este sa ma conectez la 14, ceea ce ar insemna un fir PW adica de culoare Violet cu Alb.

Cu chiu cu vai am reusit sa fac o poza cu telefonul pe sub cutia de sigurante. In poza se vede un fir violet, dar parca nu este cu alb asa cum ar trebui sa fie la 14. 7 nu se vede in poza.



http://thumbnails101.imagebam.com/22310/e106a3223098862.jpg http://thumbnails106.imagebam.com/22310/1244f0223098870.jpg http://thumbnails104.imagebam.com/22310/e01076223098890.jpg



Cum se scoate tot acel conector 580? Ca sper sa nu trebuiasca sa demontez cine stie ce pe la masina. Merge scoasa mufa aia direct pe dedesubt? Nu am un alt loc mai lejer ca sa ma leg de 14?

[sierrafery]

Re: Lumina usi Freelander



Hai ca te descurci, da e aceasi chestie fara 0 in fata ... conectorul are intr-o parte o "siguranta"(ca o clapeta, acolo unde e iesit in afara) apesi pe ea, tragi si iese... totul cu o singura mana... a doua litera din codul de culori e o fasie subtire(trace) care se vede doar de aproape... daca vrei sa fii sigur pune un voltmetru cu minusul pe pinul ala cat e conectorul la locul lui, pui pe un plus oriunde si deschizi usa...daca sare la 12V in momentul ala e bine.... (+) poti sa iei si din alta parte de unde ti-e mai usor si bagi o siguranta pe fir( numa sa fie un "ignition live", nu direct de la baterie)

[Micha]

Re: Lumina usi Freelander

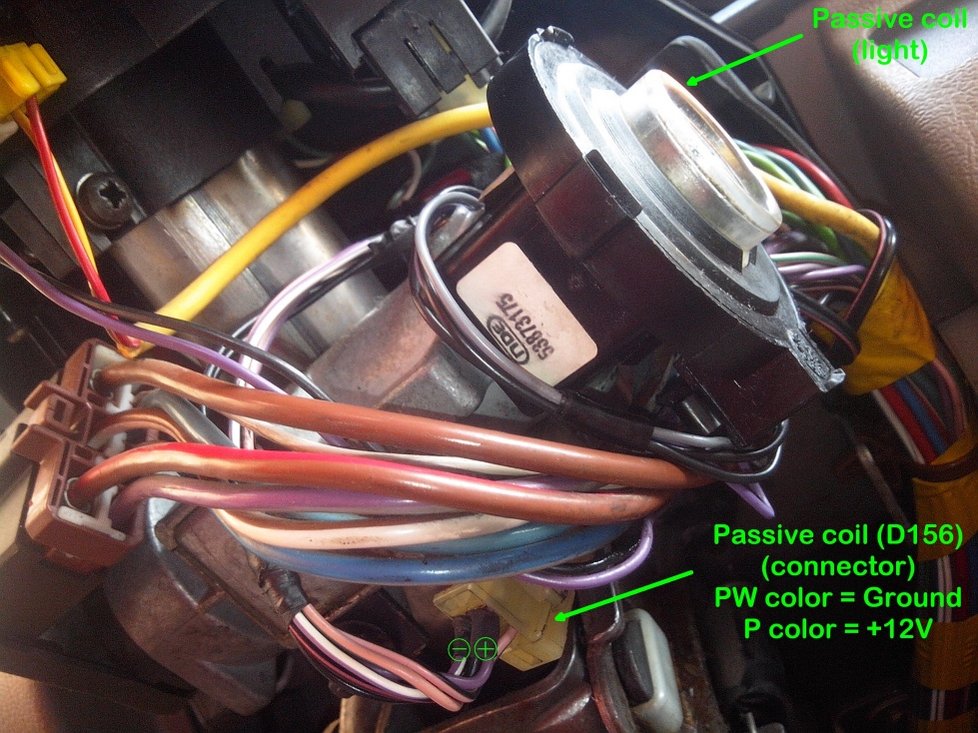

Daca nu ma descurc sa scot mufa aia o sa ma leg de lumina de la contact (passive coil lamp).

Stiu ca nu functioneaza la fel ca si plafoniera, in sensul ca el poate fi stins cand plafoniera poate fi aprinsa (cand merge motorul si se dechide vreo usa). Asta ar insemna sa am lumini la usi doar cand se deschide vreuna dintre ele si motorul nu este pornit. Pe undeva, asta ar fi un avantaj daca in vreun moment nu vreau sa se aprinda lumina la vreo usa cand urca cineva in masina, tin contactul pus. Nu?

[sierrafery]

Re: Lumina usi Freelander



poti sa faci orice doresti atata timp cat stii cum...daca urmaresti schema, de la acel C580 firul mai trece prin alte conectoare C289-C484-etc (poti sa te legi oriunde pe circuitul asta cu acelas efect)...daca te uiti atent pe schema(sau poate nu m-am uitat eu bine) acel passive coil e alimentat in acelas regim ca si plafoniera asa ca daca te legi de el e acelas lucru...pe circuitul asta nu au efect intrerupatoarele de la lampi oricum, e numai partea temporizata

[Micha]

Re: Lumina usi Freelander



Pana la urma m-am legat la becul care lumineaza contactul.





Mai multe detali despre produsul final intr-un alt topic cu diferite nazbatii de ale mele, dar asta e ideea:





Multumesc lui sierrafery si teddybear pentru sprijinul din acest topic. :tk



PS: stiu, linia dintre kitsch si ceva deosebit la ceea ce am adaugat eu masinii este foarte subtire. Va puteti situa in oricare tabara, fara prejudecati. Mie chiar imi place si chiar poate fi utila in locuri intunecoase.
