Transmisie spate pentru masinile 6x6

[Max]

Exista solutii pentru adaptarea unei transmisii suplimentare pentru o a doua punte pe spate?

Intreb asa in ideea unei adaptari la o punte obisnuita nu la punti special construite pentru a transmite miscarea si in spate.



Nu am posibilitatea unei a doua iesire de carcan direct de la cutia de transfer ci ma intereseaza transferul rotatiei de la o punte la alta.



Credeti ca ar fi mai interesant daca as adapta ceva direct la iesirea spate din cutia de transfer si sa duc un cardan peste prima punte printr-o articulatie la ultima punte?

http://www.allworldwars.com/image/082/Armor50sPictorialDictionary-065.jpg

Editat Noiembrie 12, 2013 de Max

[KAROLOKW]

Re: Transmisie spate pentru masinile 6x6



Exista solutii pentru adaptarea unei transmisii suplimentare pentru o a doua punte pe spate?

Intreb asa in ideea unei adaptari la o punte obisnuita nu la punti special construite pentru a transmite miscarea si in spate.



Nu am posibilitatea unei a doua iesire de carcan direct de la cutia de transfer ci ma intereseaza transferul rotatiei de la o punte la alta.



Credeti ca ar fi mai interesant daca as adapta ceva direct la iesirea spate din cutia de transfer si sa duc un cardan peste prima punte printr-o articulatie la ultima punte?

http://www.allworldwars.com/image/082/Armor50sPictorialDictionary-065.jpg



Max asta ce ai tu aici in imagine e o solutie de acum 50-60 de ani folosita in special pe variantele de camioane militare rusesti si americane si e solutie de protectie redundanta.

mai recent pentru cele 6x6 se foloseste o iesire prin cardan direct de pe grupul spate si foloseste deobicei un cuplaj unisens cu bile care lucreaza si ca diferential autoblocabil :)

cred ca cea mai buna varianta e sa folosesti un set de punti americane de genul Dana care din ce imi amintesc pot fi folosite in tandem cu ceva modificari :)

[giorgel]

Re: Transmisie spate pentru masinile 6x6



Parca am mai citit undeva tema asta.



Finalul era ceva de genul unui angrenaj inserat intre cardanul spate si grup, cu raport unitar, din care iesea un alt cardan, trecand peste prima punte pana la grupul celei de-a doua axe spate.



Edit: Karol fu mai iute.

Editat Noiembrie 12, 2013 de giorgel

[Max]

Re: Transmisie spate pentru masinile 6x6



Max asta ce ai tu aici in imagine e o solutie de acum 50-60 de ani folosita in special pe variantele de camioane militare rusesti si americane si e solutie de protectie redundanta.

mai recent pentru cele 6x6 se foloseste o iesire prin cardan direct de pe grupul spate si foloseste deobicei un cuplaj unisens cu bile care lucreaza si ca diferential autoblocabil :)

cred ca cea mai buna varianta e sa folosesti un set de punti americane de genul Dana care din ce imi amintesc pot fi folosite in tandem cu ceva modificari :)



Ideea e ca as incerca o varianta mai "economica" in sensul ca as cauta o solutie care sa utilizeze niste punti standard pe care le am.

Editat Noiembrie 12, 2013 de Astral

[zep]

Re: Transmisie spate pentru masinile 6x6

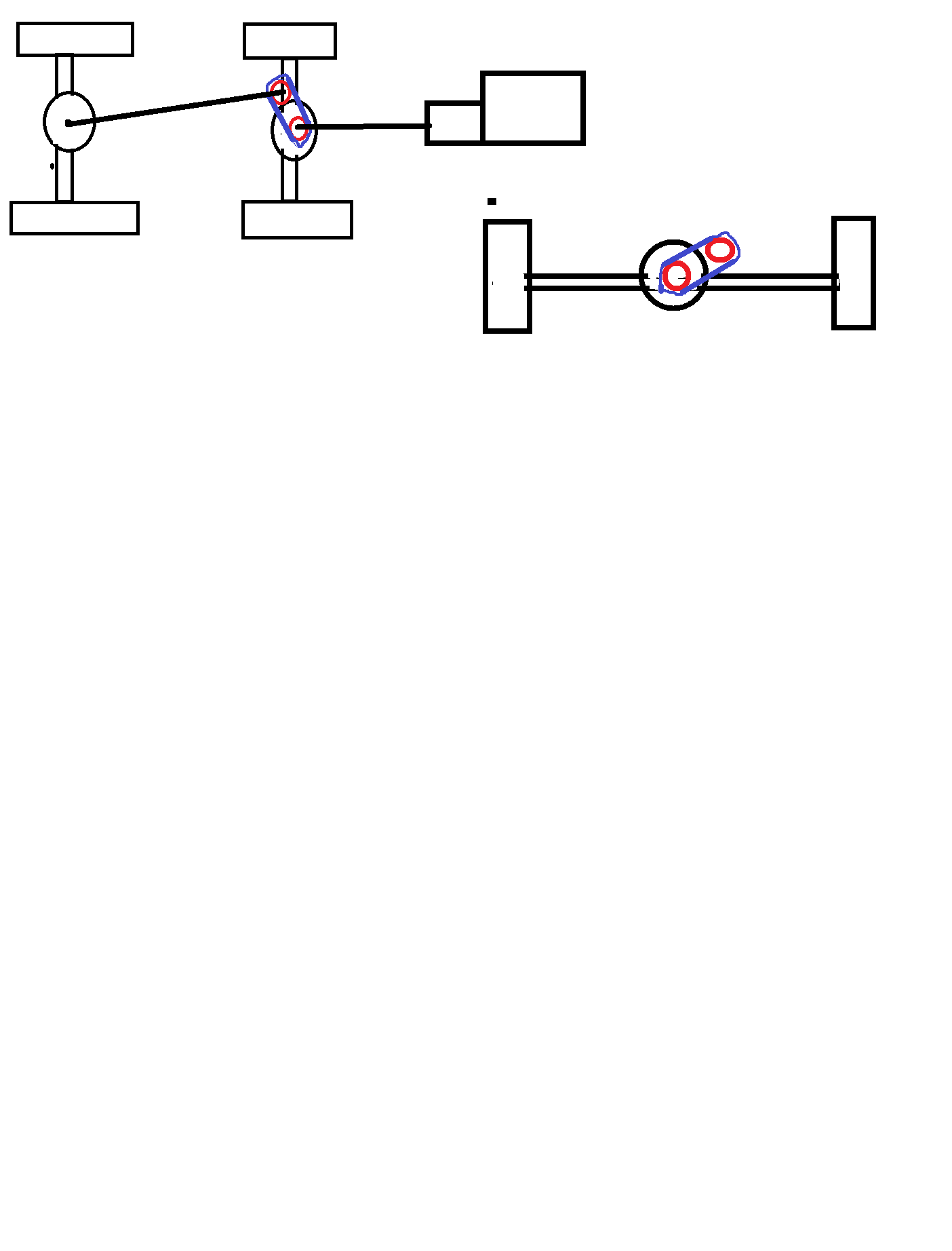

pur teoretic se poate face o carcasa cu 2 pinioane egale antrenate cu lant intre ele

ceva de genul

[wolfman]

Re: Transmisie spate pentru masinile 6x6



Sau taiata carcasa din partea spate a grupului si facuta o adaptare astfel incat sa mai poti monta inca un pinion pe coroana, dar se va invarti in sens opus celui din fata. Cred ca se poate face la strung nu foarte greu dar problema e ca ultima punte ar trebui sa aiba sens opus de rotatie fata de prima si aceleasi rapoarte, normal.

[cos]

Re: Transmisie spate pentru masinile 6x6



Daca distanta la centru a puntilor e mica ( sub un metru ) cardanul dintre punti va avea viata grea in situatia in care o punte e maxim jos si una maxim sus . Din metrul asta fiecare punte va folosi 200... 250 mm pana la fata flansei de cardan , ceea ce inseamna ca intre centrele articulatiilor cerdanului nu mai ramane decat 450mm... sau mai putin . asta ar insemna un cardan foarte scurt , cu unghiuri extreme . Daca ar fi cu cruce dubla aproape ca nu ar mai fi loc de culisanta ...



Eu as alege o cutie de transfer divortata , verticala ( sau ...inclinata ) cardanul puntii intremediare direct , iar cel de la puntea spate cu lagar intermediar .



Ideea cu scoaterea pinionului prin spatele puntii o gasesc excelenta si simplu de pus in practica , dar pentru alte aplicatii , in special pentru un PTO .

Editat Noiembrie 13, 2013 de cos

[AdrianZUZ]

Re: Transmisie spate pentru masinile 6x6

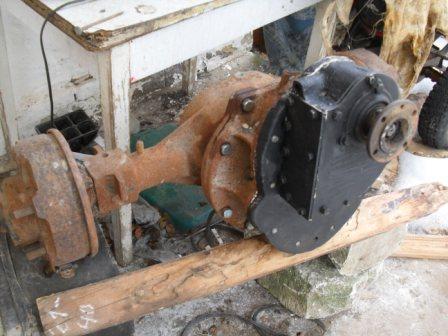

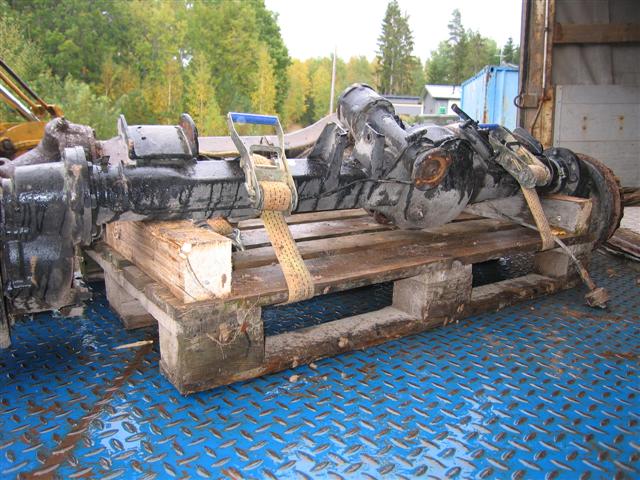

Vezi cum este la Volvo C306 ... este chiar simplu ... cand e gata facut.

Eu am aruncat piesa cu pricina si am astupat iesirea din puntea spate. Initial la Dojo se propunea montarea unei elicii de motor barca :grin:

[zep]

Re: Transmisie spate pentru masinile 6x6



la volvo e cam ce am desenat eu mai sus .

nu ai o poza din fata puntii?

[FELDGRAU BRONC]

Re: Transmisie spate pentru masinile 6x6



..., ce aplicatie ai in vedere Maxule ; carat greutati , fun , show ?

[Max]

Re: Transmisie spate pentru masinile 6x6



..., ce aplicatie ai in vedere Maxule ; carat greutati , fun , show ?



Carat greutati in teren accidentat.

[FELDGRAU BRONC]

Re: Transmisie spate pentru masinile 6x6



aha, pai atunci tu nu vrei decat redistibuirea greutatii pe inca o axa. Io zic s-o pui "moarta"=ne angrenata dar cu suspensia aferenta

[Max]

Re: Transmisie spate pentru masinile 6x6



Ar fi pacat daca tot s-r face o asemenea lucrare sa nu fie si tractiune pe ambele punti.

[Iulian G]

Re: Transmisie spate pentru masinile 6x6

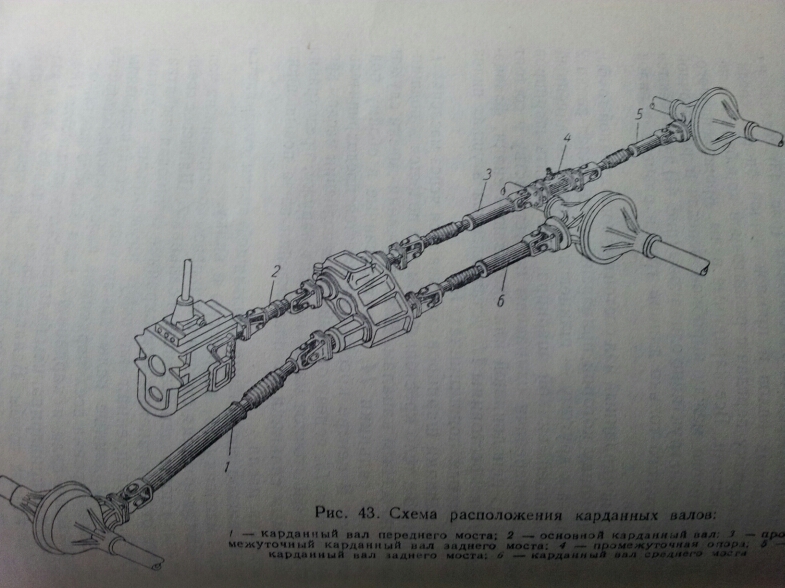

Modelul de transmisie prezentat de tine este asemanator cu cel de pe ZIL 157 K (foto).

Pe acelasi principiu e si transmisia de la Ural.:wink:

Editat Noiembrie 14, 2013 de Iulian G

[Iulian G]

Re: Transmisie spate pentru masinile 6x6



Uite cum s-au gandit sa rezolve aceeasi problema niste australieni, modificand Toyota :grin::



De la minutul 1.58" pana la 2.07" ai imagini de sub masina. Si ei utilizeaza doua cardane si o cutie de distributie cu doua iesiri pt transmisia spate. De remarcat ca puntile nu sunt identice in cazul acestei solutii, diferentialele fiind decalate.

Cei de la AMG s-au gandit la o varianta mai simpla pentru G Klasse 6x6.



De la minutul 0.54" pana la 0.59" sunt imagini de sub masina. Ei folosesc un singur cardan cred si punti identice (cu exceptia adaptorului de la prima punte). La minutul 0.56" e o imagine cu sistemul de adaptare folosit la puntea fata, care permite transferul rotatiei atat la prima punte, cat si la flansa cardanului celei de a doua. Asemanator cu sistemul de la Volvo aratat de colegul mai sus. Subscriu ideii ca daca tot e sa mai fie o punte, macar sa fie motoare, mai ales ca vrei sa folosesti masina in teren accidentat. :h5 Ideea cu constructia unui 6x6 e interesanta! :wink:

Editat Noiembrie 14, 2013 de Max

[Iulian G]

Re: Transmisie spate pentru masinile 6x6



Iata inca un 6x6, de data asta un Dodge, tot cu un singur cardan din cutia de transfer spre spate, dar pe baietii astia solutia constructiva a puntilor i-a ajutat foarte mult: http://www.youtube.com/watch?v=zJ81vg3S0T0.

De la min 0.12" pana la 1.02" sunt imagini de sub masina.



Deasemeni o solutie interesanta folosesc brazilienii de la Engesa la camioanele lor 6x6. Ei folosesc o singura axa spate ce are la fiecare capat cate un balansoar ce transmite miscarea la cele doua roti de pe fiecare parte.

Capacitatea de oscilatie a puntilor e practic limitata numai de limitatoarele instalate pe sasiu. Acelasi sistem e utilizat pe scara larga la majoritatea autogrederelor.:wink:

[air_wolf]

Re: Transmisie spate pentru masinile 6x6



ai avea noie de ceva in genul Polaris Ranger 800 6x6.

sau asa

[Astral]

Re: Transmisie spate pentru masinile 6x6

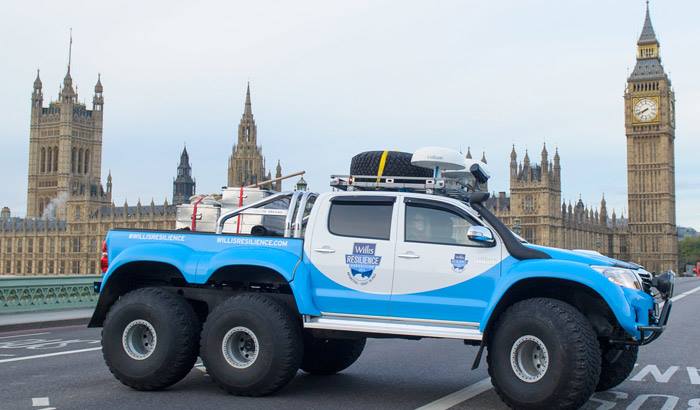

Ice Broker.....de la Arctic Trucks



[sean70]

Re: Transmisie spate pentru masinile 6x6

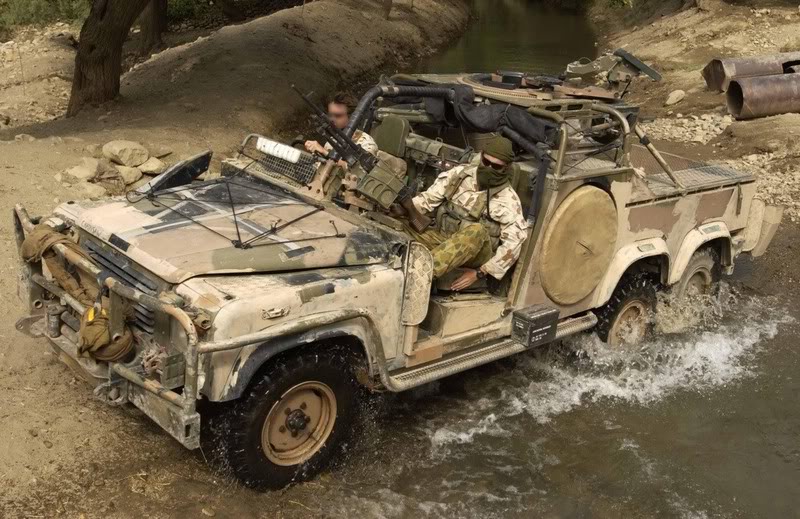

http://www.landyonline.co.za/specs/landrover-defender-6x6.htm

O solutie mai home-made (militarele folosesc un cardan intre diferentiale):

[Astral]

Re: Transmisie spate pentru masinile 6x6



Pentru " 6x6 drive system", Google zice asa :

http://www2.dana.com/pdf/AXSM-0600.pdf

http://www.multidrive.com.au/documents/MDTBrochure_000.pdf

Editat Noiembrie 15, 2013 de Astral

[Iulian G]

Re: Transmisie spate pentru masinile 6x6



http://www.landyonline.co.za/specs/landrover-defender-6x6.htm

[ATTACH=CONFIG]195007[/ATTACH]

[ATTACH=CONFIG]195017[/ATTACH]

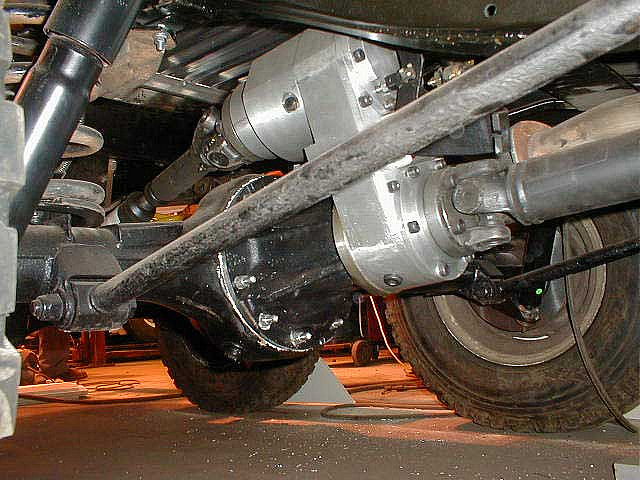

O solutie mai home-made (militarele folosesc un cardan intre diferentiale):

[ATTACH=CONFIG]195018[/ATTACH]



Solutia e asemanatoare cu cea de la G Klasse si cred ca ar fi cea mai apropiata in cazul in care se doreste utilizarea unor punti ce deja se afla in stoc, sa zic asa. Cu mentiunea ca rapoartele in grupuri trebuie sa fie identice. Deasemeni daca se doreste si sistem de franare pe acea axa, trebuie o pompa centrala de frana cu debit mai mare cu 50%. :wink:

[zep]

Re: Transmisie spate pentru masinile 6x6



tot home made , realizabil la strungarul din comuna

[Max]

Re: Transmisie spate pentru masinile 6x6



tot home made , realizabil la strungarul din comuna

[ATTACH=CONFIG]196799[/ATTACH]



Tare interesant ar fi daca am putea vedea si cum e mecanismul interior.

[FELDGRAU BRONC]

Re: Transmisie spate pentru masinile 6x6



...,ce te mananca Maxule, ce te mananca ! daca gigel din fundu' curtii era asa ager de mult aveam portale pe patrol, vezi doar ca se cam jeneaza si Mark's adaptors sa le puna pe piata!

Revin cu propunerea axei "goale", daca vrei tu musai , angreneaza rotile prin "senila " de lant, Taf-istii stiu ei !
