`neata;



Pt. cei interesati, prezint mai jos un proiect de Rockslider-e detasabile, cu care mi-am dotat Animalu`(Nissan Patrol GR Y60 LBW).



Dupa cîteva iesiri, pragurile masinii s-au cam înfundat. Le-am tot dat la îndreptat, dar munca asta de Sisifus a început sa ma plictiseasca, asa ca m-am hotarît sa îmi pun Rocksliders. Si pt. ca nu prea ma împac cu aspectul masinilor ce au asa ceva în dotare, dar constient de avantajul pe care îl ai cîteodata cu ele, mi-am conceput si confectionat un set detasabil.

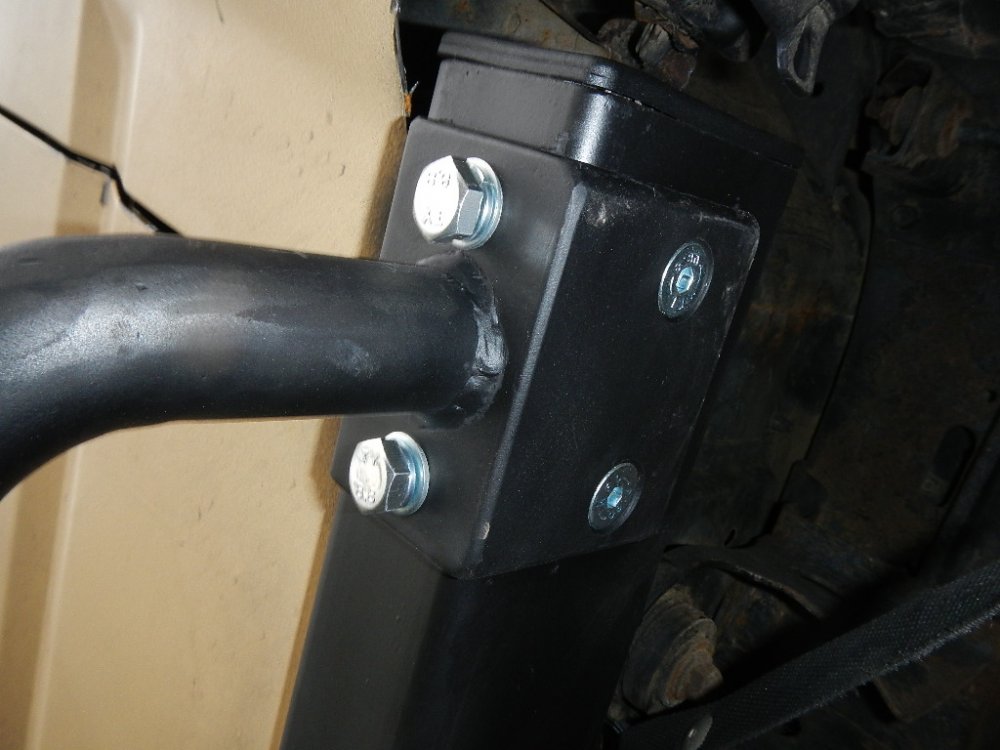

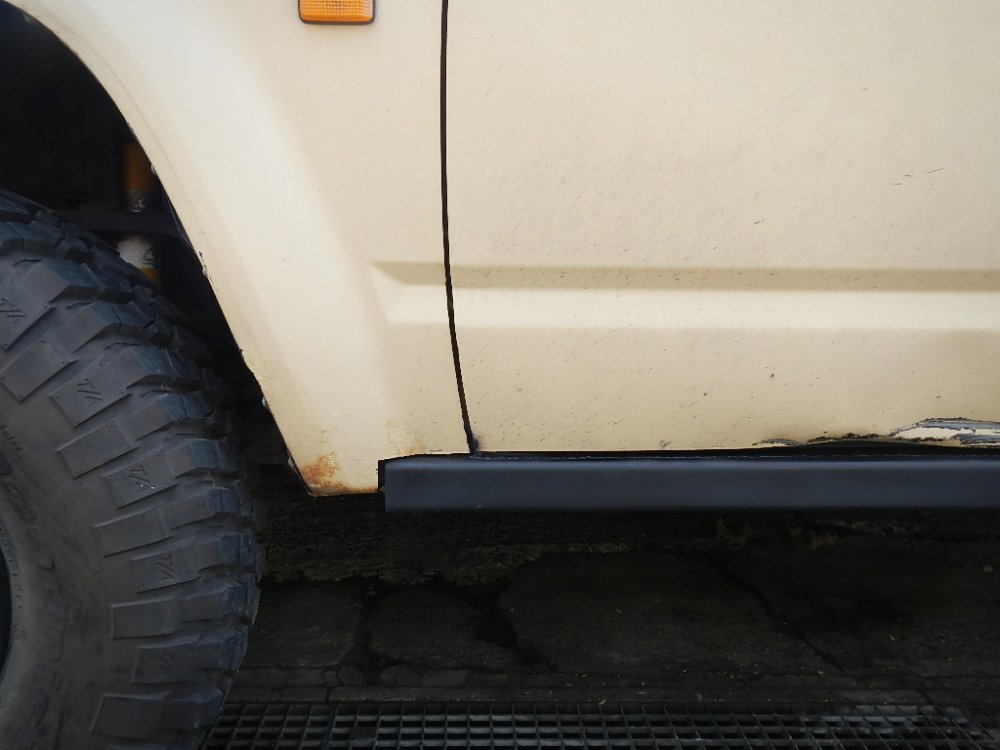

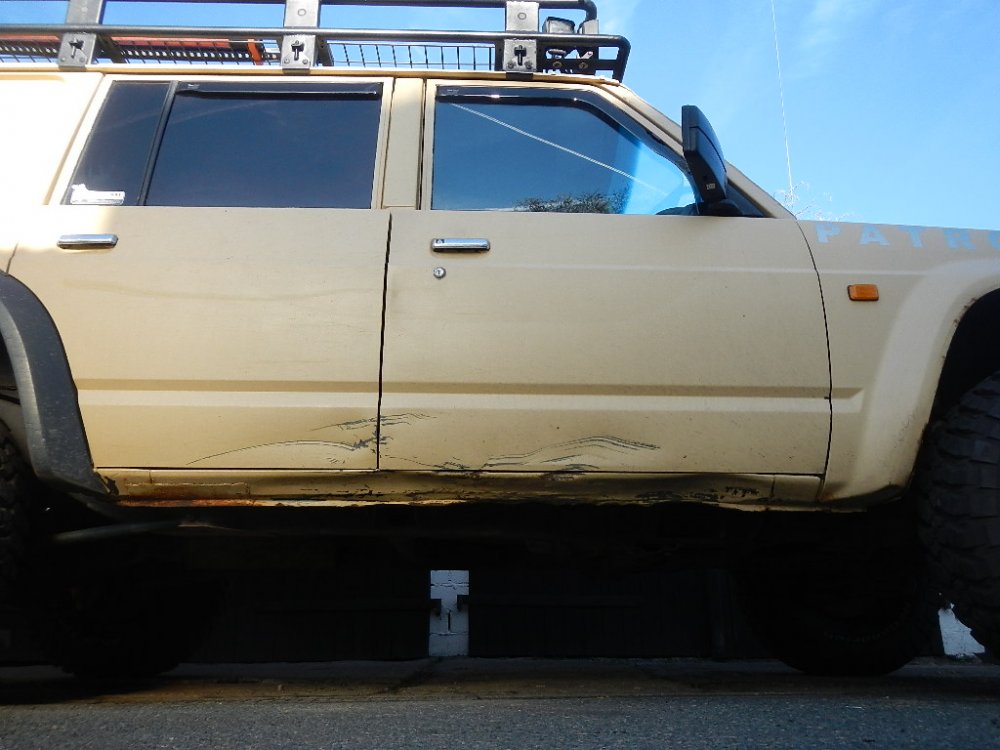

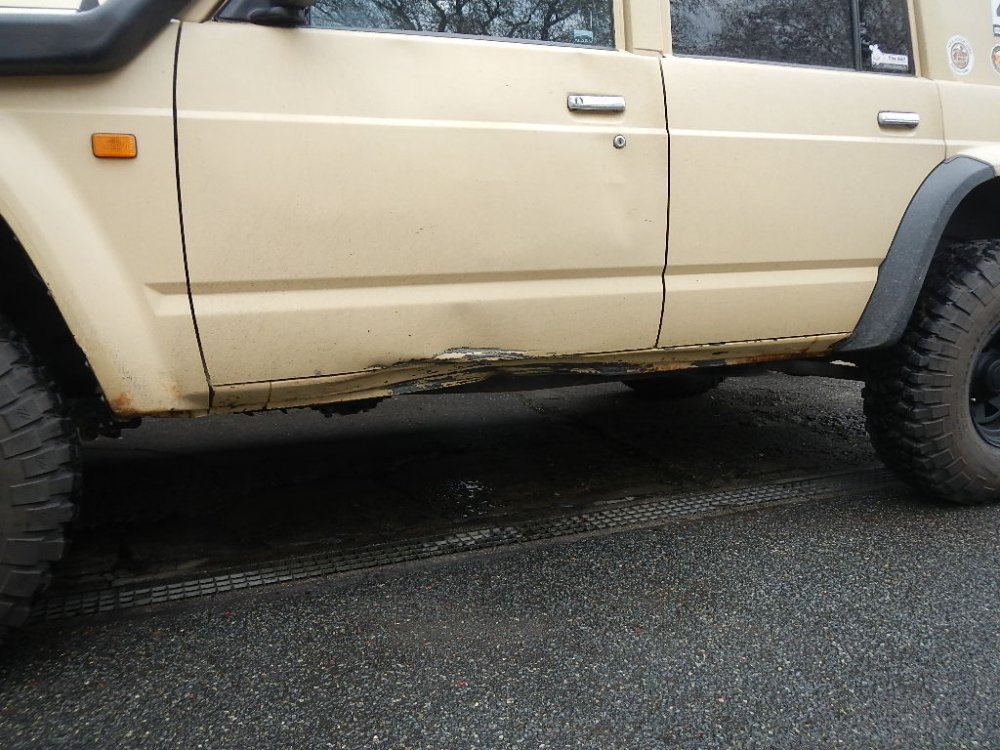

Pt. a nu pierde prea mult din garda la sol si laterala, nu am vrut sa le prind de sasiu asa ca am început prin a schimba pragurile caroseriei, care oricum erau într-o stare dezolanta:



DSCN3294.thumb.JPG.58c35b7229211f1076139754fa692f21.JPG DSCN3295.thumb.JPG.0a0174340848681de90c18fc00bc3e49.JPG DSCN3320.thumb.JPG.3da426938e04b16aac37940381331143.JPG DSCN3321.thumb.JPG.fbd3de64b832e761241af4da0128c8e9.JPG

Edited by Astral

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio

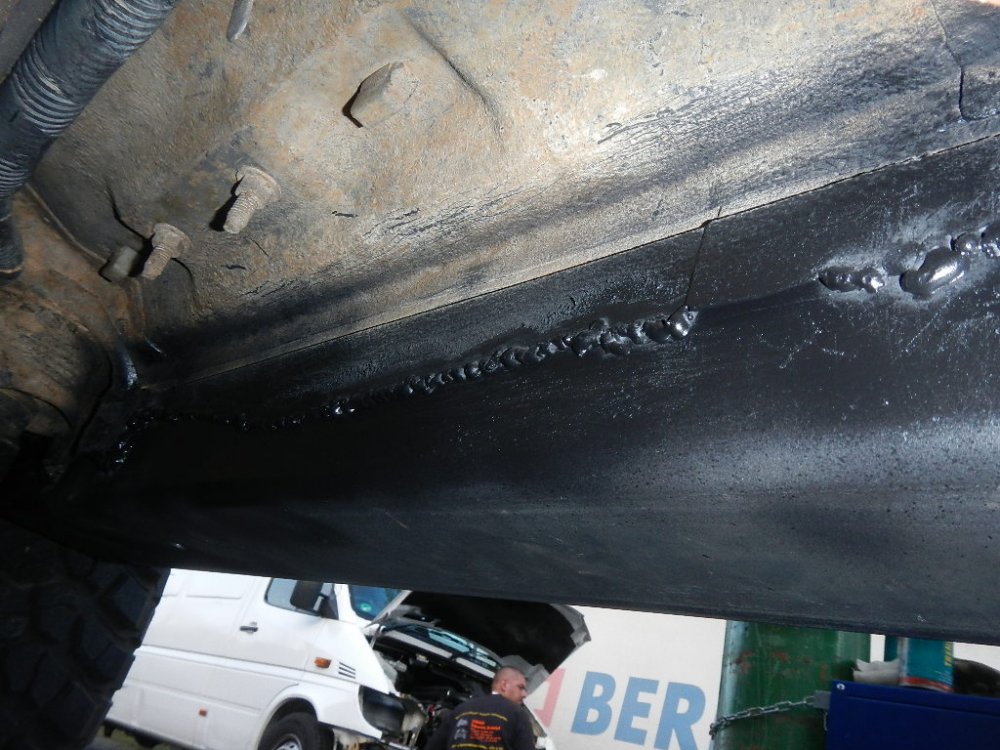

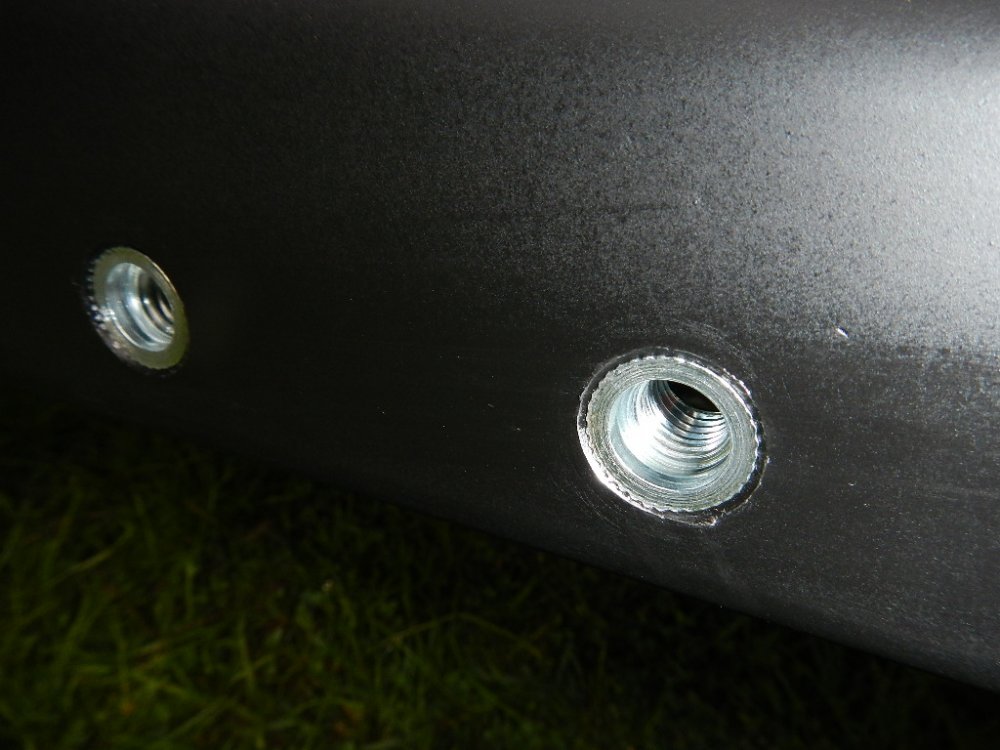

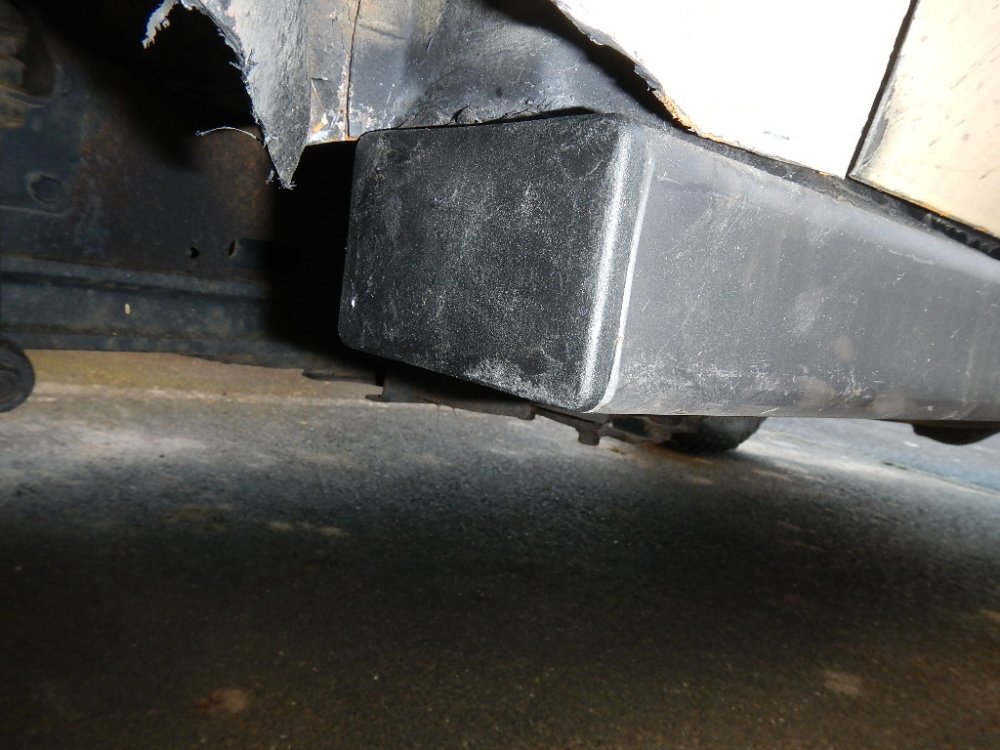

Tevile au primit în partea inferioara fiecare cîte doua gauri de 13mm pt. a putea iesi apa, si la capete, dopuri de plastic pe care dupa iesiri cu mult namol, le pot scoate si spala interiorul cu jetul de apa. Deasemenea interioarele, atît teava, cît si ceea ce a mai ramas din pragurile vechi, au fost tratate cu ceara de conservare pt. cavitati.






Am trecut la confectionarea Rockslider-elor propriuzise.



Materiale:

-Vinclu de otel 100x60x7mm

-Teava de otel 33,7x5mm

-Coturi de teava 90° prefabricate

-Suruburi M10 cu cap înecat si suruburi M10 cu cap hexagonal de taria 8.8 (ca sa nu se foarfece, forfecheze, forfecareasca, etc.:ha:)

-Piulite nituite randalinate cu cap înecat M10



DSCN3364.thumb.JPG.1049e2498481009200ecd4597ef22b6f.JPG DSCN3365.thumb.JPG.78c70719b907939e4550a9ccbea8d0fe.JPG DSCN3366.thumb.JPG.fc262acac33a475e0a26eb3a88ee0d4e.JPG DSCN3367.thumb.JPG.2821d264805a0620b9c2d2614a0e1baf.JPG DSCN3368.thumb.JPG.faa2ada51165608b9315f41e2fa28f90.JPG

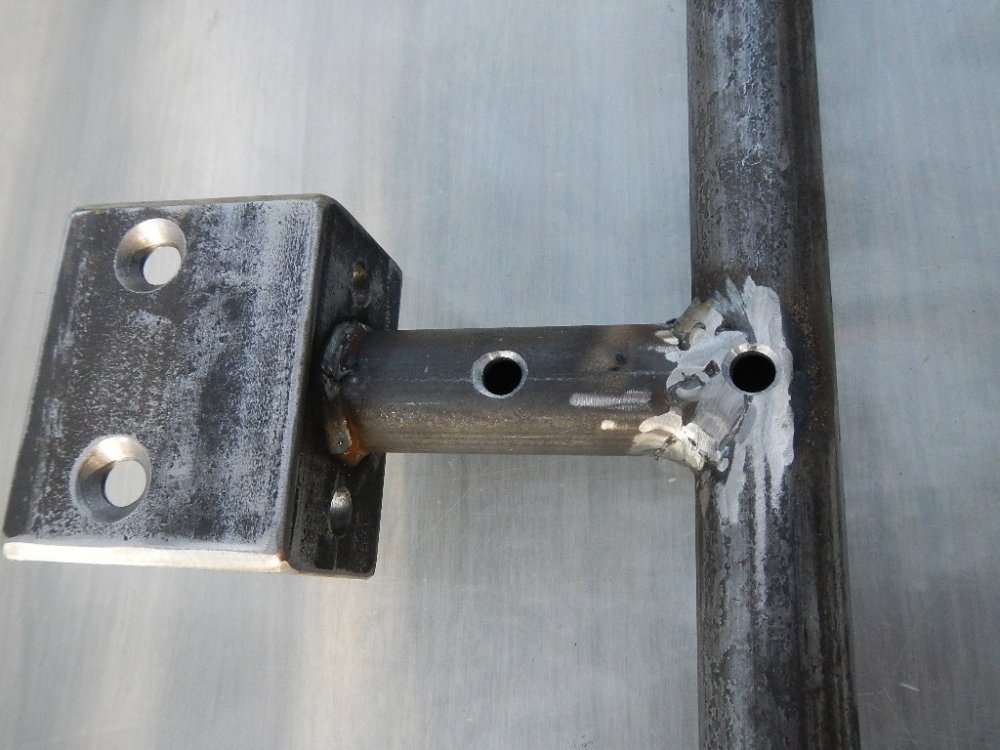

Dupa doua ore de sudura rezultatul avea forma asta:



DSCN3379.thumb.JPG.1314360f14cafb36e8ae567d92026cf7.JPG DSCN3380.thumb.JPG.c6edcdbd66c367a792fa820d20a6b8f7.JPG DSCN3381.thumb.JPG.d5cf3f1a7fd159585916271784f518af.JPG

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Apoi pt. a nu fi alunecoase, am aplicat pe partea superioara SAFE STEP 200 (o rasina sintetica din 2 componente, în care este amestecat deja nisip de quartz).






Dupa ce am delimitat cu banda adeziva suprafata de tratat



DSCN3391.thumb.JPG.14759e74bd234c1a01e7152d80966f09.JPGDSCN3391.thumb.JPG.14759e74bd234c1a01e7152d80966f09.JPG



si am amestecat baza cu întaritorul, am aplicat cu spaclul mîzga rezultata.



DSCN3395.thumb.JPG.276ceb0e8ea6e414b3b372904b0baa57.JPG DSCN3396.thumb.JPG.19ee89a5b2df52007b1b654a59a69c85.JPG DSCN3397.thumb.JPG.2d50c995270f3d86d94293e6fb9f5b5f.JPG DSCN3398.thumb.JPG.ea2de08f3b38b3e310f0b3dd2d50f959.JPG



Apoi am îndepartat banda adeziva si, ...voilà



DSCN3399.thumb.JPG.d63a785c57d19d51f9fa918c5f4ea612.JPG DSCN3400.thumb.JPG.2729d4b884e102265f8cb85c46ffcd46.JPG DSCN3401.thumb.JPG.df7f1c06931d1af13fb02539db1bd0d3.JPG

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio

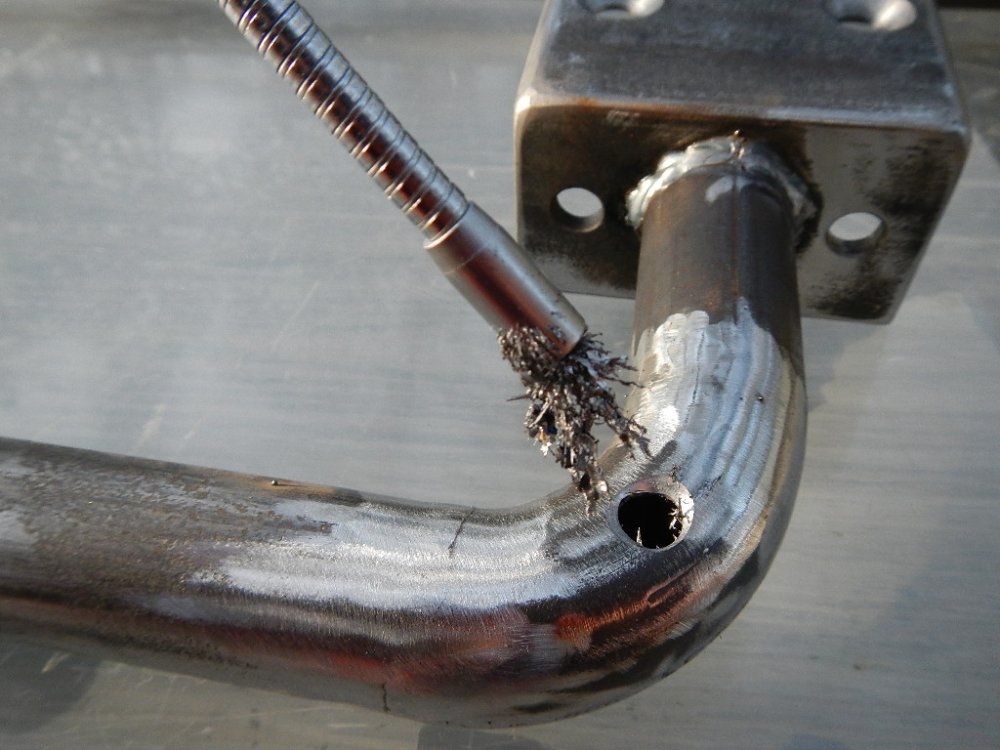

Dupa ce am lasat sa se întareasca 24h (complet întarit este dupa 7 zile, dar dupa 24h se poate deja umbla pe el), le-am dat pe interior (dupa ce am "pescuit" cu magnetul si ultimul span ramas)



DSCN3382.thumb.JPG.c4c46286d1ec8be0ddeabe85c4bd26bc.JPG DSCN3383.thumb.JPG.cd76a3f9832ff65b3d56fcf71a417bd4.JPG DSCN3384.thumb.JPG.c0a7a136e7c87d72d6277f7158df048c.JPG



cu ceara de protectie pt. cavitati, si pe exterior am aplicat grund de protectie antirugina.



DSCN3405.thumb.JPG.c019cccb15171270ce96eb8e065caa35.JPG DSCN3406.thumb.JPG.d86a62ea67e0239aa5acefade4d62a33.JPG DSCN3407.thumb.JPG.a059b58b407fe0022b239bf5d0014f94.JPG DSCN3410.thumb.JPG.9a89d068bb48f684da3c5e0506ea23a8.JPG

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



:g cit ziceai ca e "mizga"? interesant proiectul. felicitari! ar trebui sa fie destul de rezistente. ai mai cistigat 5cm la prag cu modificarea asta.

The Climber - V6 4runner 1st gen. on 31x11.5x15 TSL SX, T-Max 9500

4x4MANIA is where we are !!!

“ It doesn't matter how slowly you go, as long as you don't stop. ” — Confucius.

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



:g cit ziceai ca e "mizga"? interesant proiectul. felicitari! ar trebui sa fie destul de rezistente. ai mai cistigat 5cm la prag cu modificarea asta.



Merci :tk



Detalii "mâzga":

http://www.itwcp.de/tl_files/downloads/downloads/Rocol-Produebersicht_100210.pdf

http://www.sfs-antirutschbelaege.de/epoxid-beschichtungen.html

https://sfs-shop.de/antirutschbeschichtungen.html

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Vio,



Tine sa ridici masina cu Hi-liful, de praguri care sunt prinse de profilul dreptungiular care e sudat de caroserie?

Daca e asa, e prima abordare de genul pe care o vad eu; tot ce am vazut pana acum ref. la praguri / rocksliders era cu prindere de sasiu.



Mi se pare o solutie foarte faina!

:h5

Sorin

aka v1tara aka Sorin

(__\≡≡≡$≡≡≡/__) Vitara 1.6 16v

[__]\≡≡≡\≡Ө≡/≡≡≡/__] Patrol Y61 2.8

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



La masina lunga trage de cele trei bucse , care la randul lor trag de podea ...Nu e prinderea pe care as prefera-o , dar , timpul ne va spune daca tine podeaua/piulitele nituite sau nu ....

In loc de piulite nituite te as fi montat bucse sudate inn ambii pereti ai profilului si apoi filetate - nu se deformeaza un singur perete ...

... sa fim corecti pana la capat !

Nu cere nimeni sa fii impecabil si un fel de varf de gama , doar corect e destul !

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Buna ziua!



Mai multe informatii va rog frumos despre modalitatea de nituire a piulitelor.

Un proiect reusit pe care sper sa il pot aplica si pick-up-ului meu.

Multumesc!

D22 King Cab
Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Tocmai veneam de la masina care este in lucru si ma gandeam cum sa fac rockslider-ele inainte sa duc sasiul la sablat, dar vazand acest proiect mi-ai dat de gandit. Iar nu dorm la noapte.....:grin:

Respect pentru toate lucrarile facute si mai ales pentru prezentari. Astept bara spate, si la mine urmeaza...

P.S. pe bara spate fa suport pentru roata de rezerva sa nu mai traga de usa

Edited by Selejan Raul
TODAY IS A GIFT
Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Buna ziua!



Mai multe informatii va rog frumos despre modalitatea de nituire a piulitelor.

Un proiect reusit pe care sper sa il pot aplica si pick-up-ului meu.

Multumesc!

Piulitele-nit exista ca atare standardizate Piulite.thumb.jpg.6f66751c58e995bb875fa7cbdb68c199.jpg

si se "nituiesc" in gaura cu un cleste special

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



La masina lunga trage de cele trei bucse , care la randul lor trag de podea ...Nu e prinderea pe care as prefera-o , dar , timpul ne va spune daca tine podeaua/piulitele nituite sau nu ....

In loc de piulite nituite te as fi montat bucse sudate inn ambii pereti ai profilului si apoi filetate - nu se deformeaza un singur perete ...



Daca podeaua tine sau nu, nu sînt în masura sa apreciez; ...cît despre piulitele nituite, îti poti face singur o parere aruncînd un ochi pe tabele de aici: http://www.pelster.org/Blindnietmuttern.html



P.S.: dupa un calcul grosso-modo rezulta ca tre`sa trag de un rockslider cu ceva peste 300 de tone ca sa rup/smulg piulitele. Banuiesc însa ca cedeaza suruburile si sudurile cu mult înainte.:pr1

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Buna ziua!



Mai multe informatii va rog frumos despre modalitatea de nituire a piulitelor.

Un proiect reusit pe care sper sa il pot aplica si pick-up-ului meu.

Multumesc!



http://www.halder.si/addons_products/1242_2274.pdf



Eu folosesc un cleste Gesipa GBM30 de la M3 la M10. Asta: https://webshop.schachermayer.com/cat/de-AT/product/gesipa-gbm-30-m10x1-blindnietmutter-handgeraet/104499323

Edited by Patrolator

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



La masina lunga trage de cele trei bucse , care la randul lor trag de podea ...Nu e prinderea pe care as prefera-o , dar , timpul ne va spune daca tine podeaua/piulitele nituite sau nu ....

In loc de piulite nituite te as fi montat bucse sudate inn ambii pereti ai profilului si apoi filetate - nu se deformeaza un singur perete ...



Eu de vreo doi ani am inlocuit pragurile cu o teava dreptunghiulara, si cateodata pe drum denivelat pe partea soferului sub talpi aud ceva pocnete dar oricat am cautat eu si alti mecanici nu am gasit sursa zgomotului, acum voi verifica caroseria daca nu e crapata undeva.

ps faina si migaloasa lucrare , Bravo, again.

Nissan Patrol y60 LWB,Mercedes C combi

Honda Dominator nx 650 , 1993

Link to comment
Share on other sites

Re: Rocksliders Handcrafted by Vio



Felicitari ptr lucrare dar si pentru initiativa !





sudura ...?! sudura cum s-a dat intre prag si caroserie ?!? cordon sau liniute ?!( gen puncte.... alungite de cca 3-4cm lungime)



din punct de vedere al aspectului - ca si linie - au iesit impecabil !!



cu stima ,Iancu .

Edited by Astral
