Instalare proiectoare

[Csl]

Am tot cautat topicuri dar nu am gasit...

Masina mea nu avea proiectoare si am montat eu un set de proiectoare aftermarket pe bara.

Le am legat la cablurile originale pt proiectoare, am montat butonul in bord dar nu gasesc nicaieri unde trebuie sa montez siguranta si daca trebuie sa pun si vre-un releu undeva...

Daca ma puteti ajunta raman dator!

[lu]

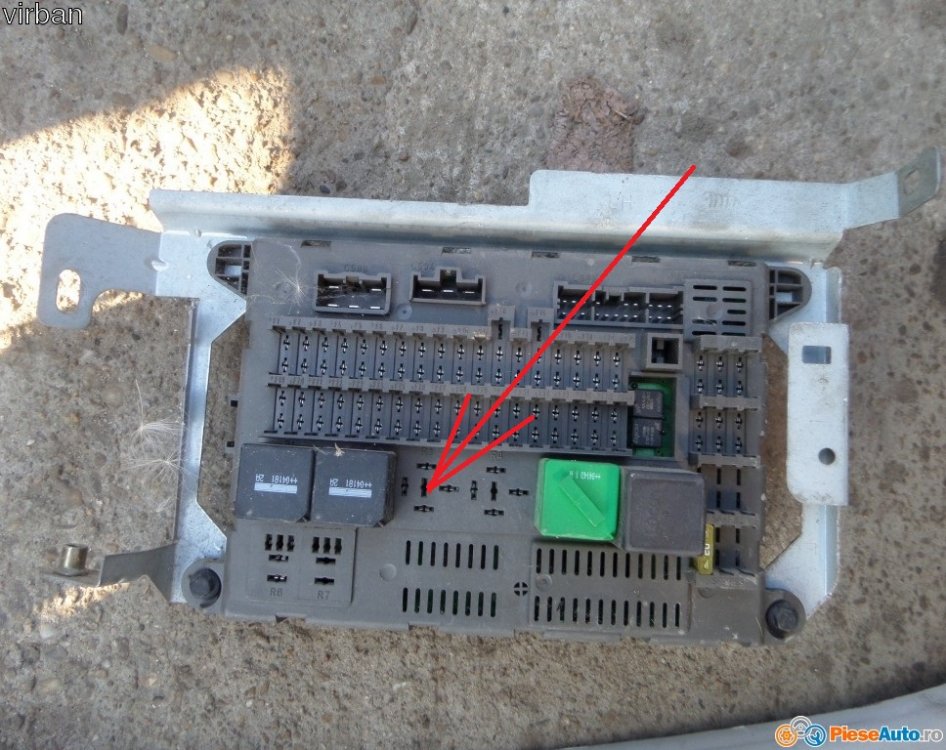

Iti trebuie un releu galben in locul indicat, in panoul de sigurante.

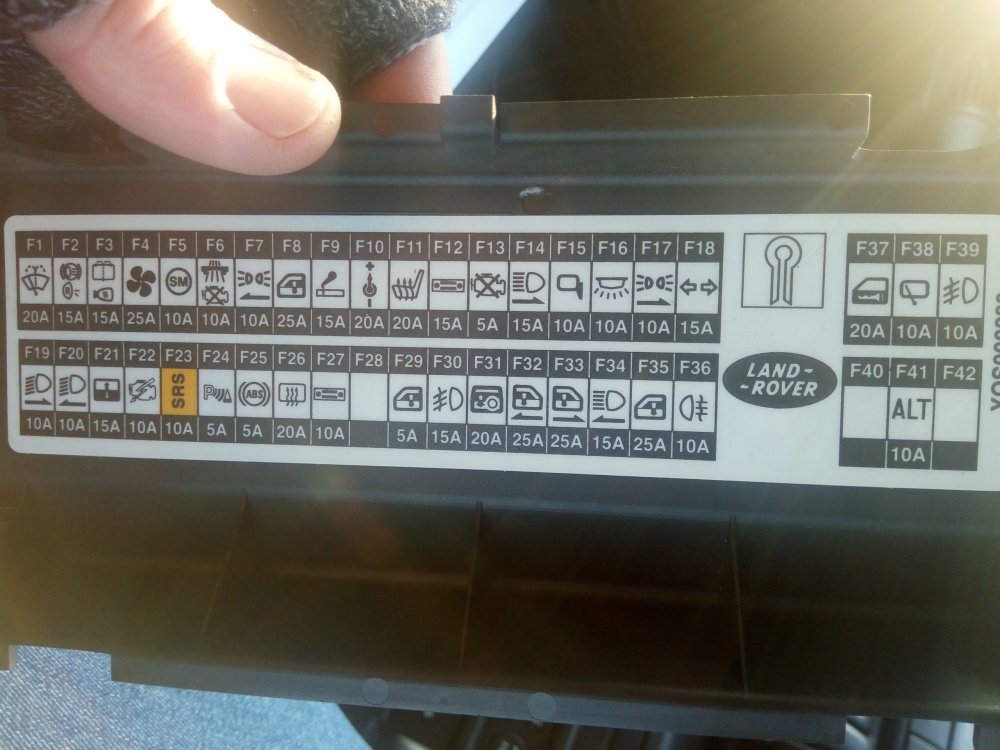

De la stanga la dreapta randul de jos siguranta nr. 12 de 15A.



Ai schema pe capacul tabloului.

Editat Martie 5, 2018 de sierrafery
optimizare topic

[Csl]

Re: Instalare proiectoare



Saru'mana!

[Csl]

Re: Instalare proiectoare



O mica specificatie.

In panou vin 2 relee, in locurile alea 2 libere, ambele pt proiectoarele fata.

Acum alta intrebare, stiti cumva care sunt firele care ies din panou spre proiectoare?

Vreau sa mai leg un fir pt proirctoarele de pe plafon.

[sierrafery]

Re: Instalare proiectoare



Cele doua relee sunt interdependente si sunt ambele in serie pt farurile de ceata aflate in bara nu pt "proiectoare" , alimenteaza un singur circuit, cel pt farurile de ceata, nu poti lega direct pe acel fir nimic in plus sau arzi instalatia iar daca vrei "proiectoare" vor merge doar impreuna cu farurile de ceata, parca era vorba sa mai fie studiata si cartea:



Fog Lamp Relays and Switch

Two front fog lamp relays, relay 3 and relay 4, are located in the passenger compartment

fuse box. Relay 4 is energised when the ignition switch is turned to the 'ignition' position. If

side or headlamps are selected, the energised relay 4 provides a feed to the coil of relay 3.

The earth path for relay 3 (C0589) is controlled via the fog lamp switch (C0065) on an R wire.

When the fog lamp switch is pressed, current flows across the switch (C0065) to earth on a

B wire. This will energise relay 3, which supplies a feed from fuse 30 of the passenger

compartment fuse box to the LH (C0514) and RH (C0513) fog lamps on UP wires. Both

lamps are earthed on B wires.



(dublu click pe imagine sa se vada bine)

Editat Iunie 12, 2018 de sierrafery

[Csl]

Re: Instalare proiectoare



Atunci cum as putea comanda un al treilea releu pt bara de pe plafon din acelasi buton?

[sierrafery]

Re: Instalare proiectoare



Daca vrei faruri de ceata si pe plafon(cam stranie chestie si nu stiu daca e legala)... te legi cu bobina unui releu de unul din firele care merg la farurile de ceata din bara si alimentarea o faci prin circuit separat cu siguranta... deci daca va fi ceata afara o sa mearga si proiectorul de pe masina ceea ce s-ar putea lasa cu amenda.... in fine, fiecare face ce vrea

[Csl]

Re: Instalare proiectoare



Eu nu am proiectoarele de ceata originale, mi am montat in bara 2 proiectoare mici led pe instalatia originala si o bara led pe plafon care vreau sa o pornesc din acelasi buton... De asta am intrebat daca stie cineva care e firul care iasa din panou ca sa ma leg de el pt comanda.



Eu pe ceata niciodata nu am folosit proiectoarele indiferent de masina, pe mine ma intereseaza pt offroad.

[sierrafery]

Re: Instalare proiectoare



Firul din tablou iese de la C2624 pin 11, (se vede in Electrical library - Connector details)
