Conversie cutie Pajero MK3 2.5


Razvan95
 Share

Recommended Posts

Din motive de fiabilitate si probleme ale cutiei de transfer am decis sa   schimb cutia la Pajero MK3 2.5 din cea cu superselect si switch electronic la reductor in una mecanica tot de pe mk3 asemanatoare sau daca nu chiar identica cu cele de pe mk2 fara superselect.

Nu am gasit pe la noi aceasta conversie, iar pe cine am mai intrebat a dat din umeri si am ajuns sa o fac singur.

A fost luata masina donatoare  mk3 2.5 cu cutie fara superselect pentru a avea toate piesele necesare

1. Orificiul din caroserie pentru manetele cutiei sunt identice ca dimensiuni si gauri insa pozitionarea difera, cea cu superselect este spre stanga, iar cea fara este spre dreapta, prin urmare trebuie decupat in caroserie.

2. Plasticele de la consola cutiei au fost luate de pe donatoare si s-au potrivit perfect

3. cardanele difera, trebuie luate de pemasina donatoare

4. furca de la ambreiaj + rulmentul de presiune difera si au fost folosite de la donatoare.

5. cablajele cutiei nu se potrivesc in totalitate ( doar mufa pentru mers inapoi si de kilometraj)

6. pentru a fi aprinse becurile din bord de 4x4 etc este necesara modificarea cablajelor ce vin la cutie

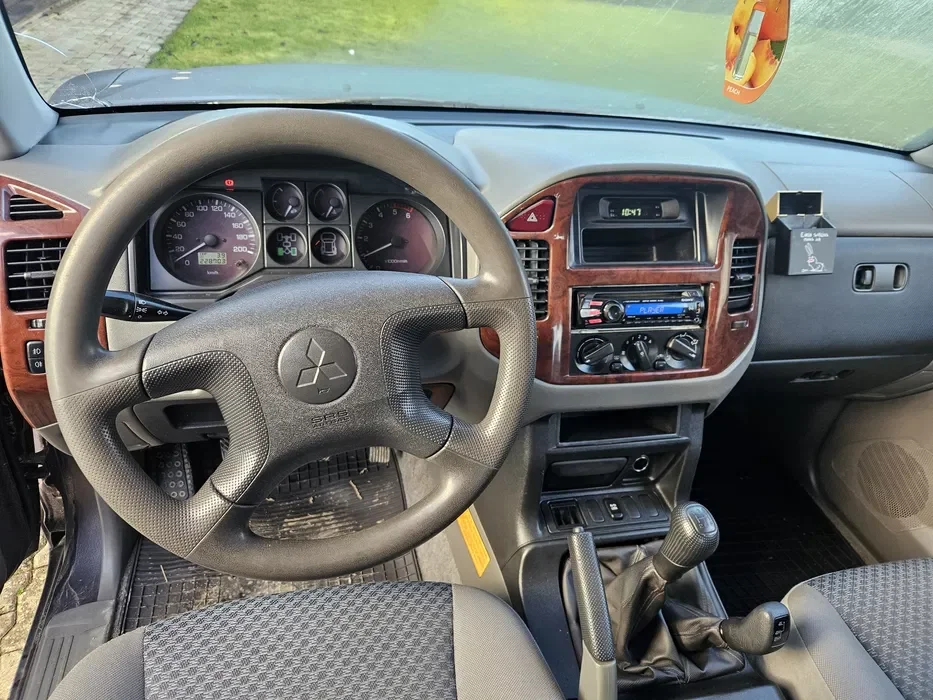

Masina cu superselect  si switch electronic la reductor

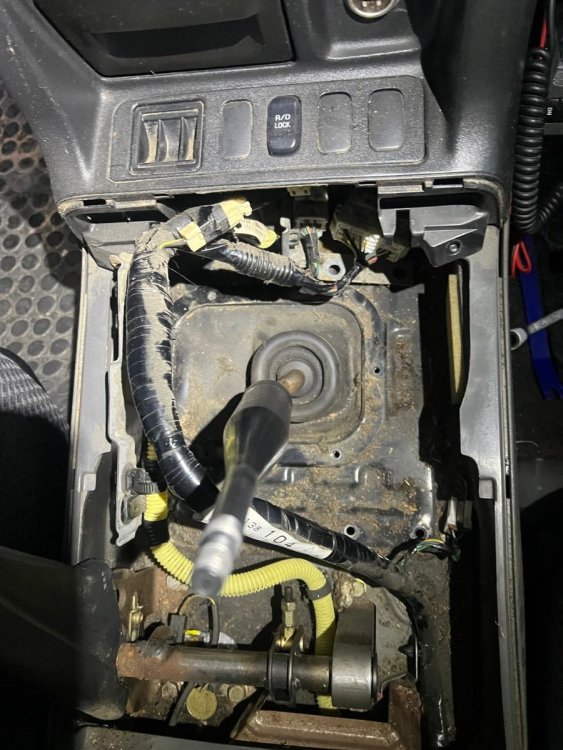

Orificiul cutiei din caroserie cu superselect

1559321959_WhatsAppImage2025-02-03at15_18.54(1).thumb.jpeg.884620e3b918e04573e247974f4bfd60.jpeg

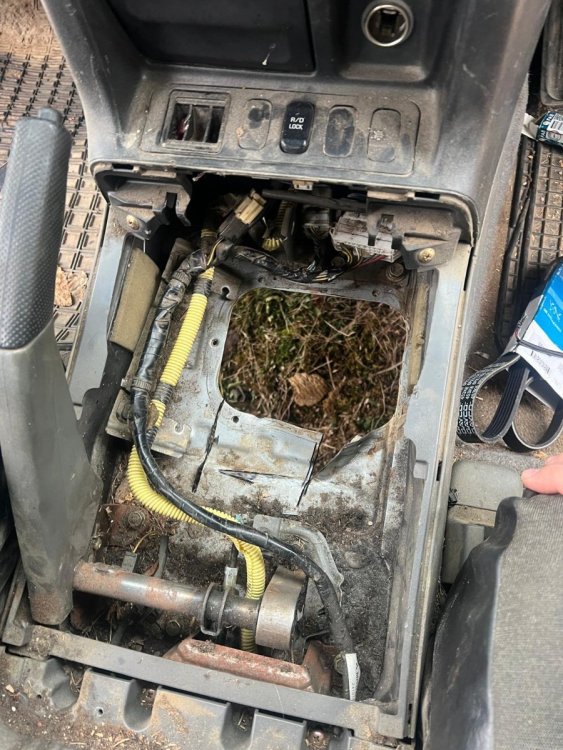

Orificiul cutie de la masina donatoare fara Super select

437471512_WhatsAppImage2025-02-03at15_18_54.thumb.jpeg.77f1d62bfdffa2bfc6a48491120c177f.jpeg

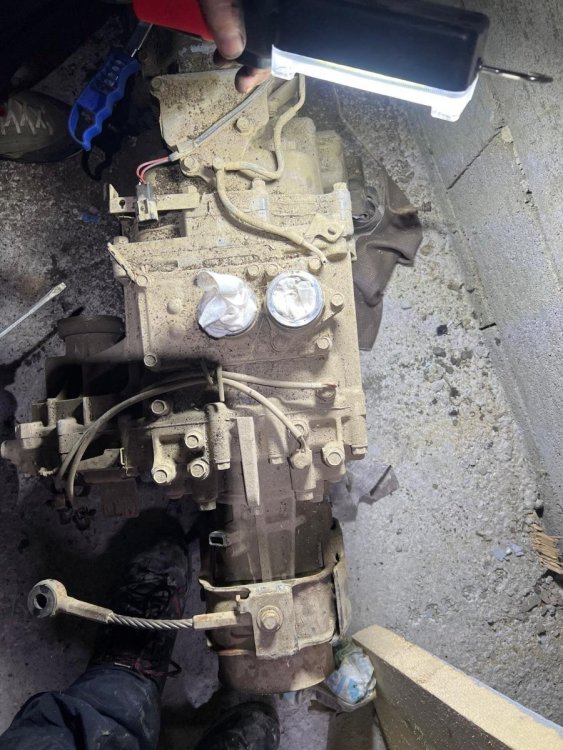

Cutia fara super select

1571119835_WhatsAppImage2025-02-03at15_18.54(2).thumb.jpeg.6b9df0c489965f4ec76b8f88263ed2ef.jpeg

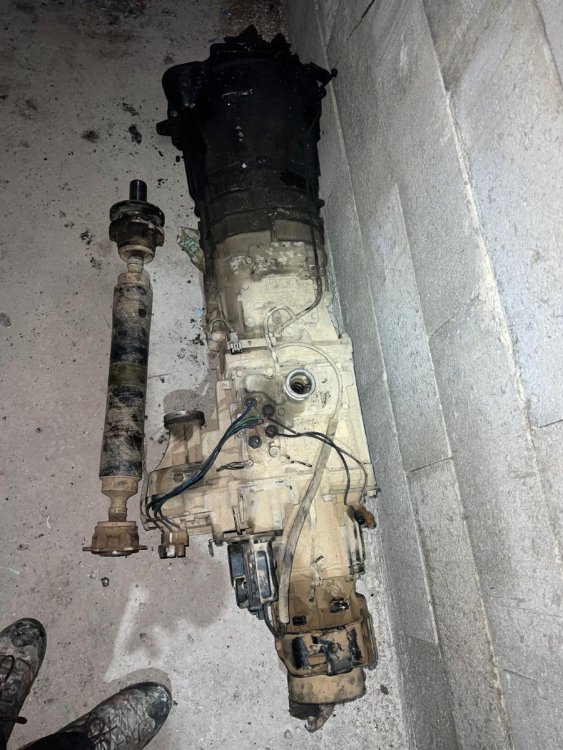

Cutia cu superselect ( se observa si diferenta de lungime, de aceea e nevoie si de alte cardane)

270482056_WhatsAppImage2025-02-03at15_18.54(6).thumb.jpeg.a48fb50e4a2bff0b8be7c9dc17291de0.jpeg

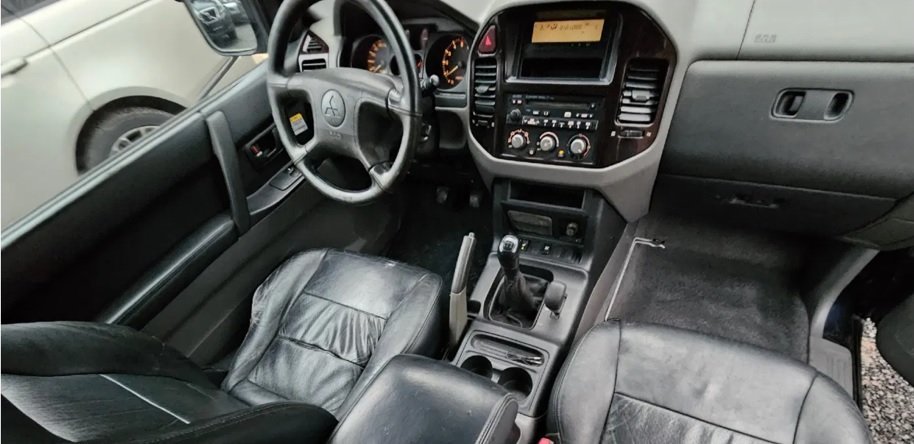

Rezultatul final

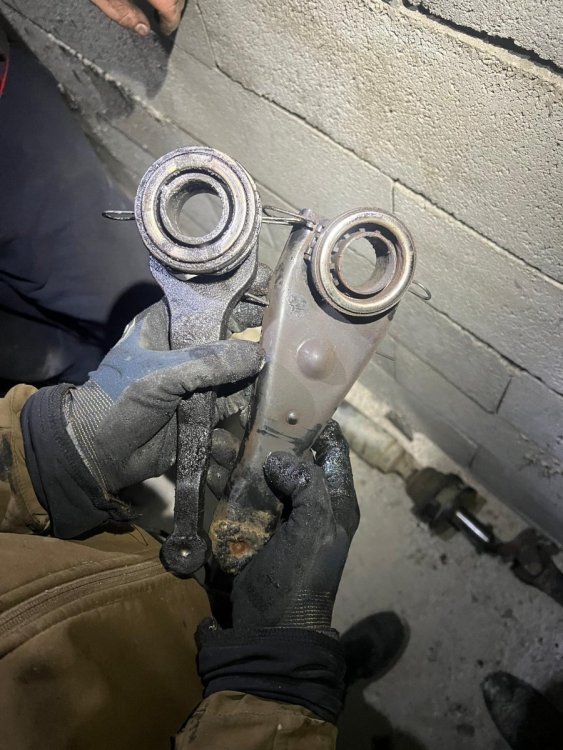

Diferenta intre furci si rulmenti

1076255189_WhatsAppImage2025-02-03at15_18.54(5).thumb.jpeg.0e84872aeb27ce7d4091aa8e03f0905d.jpeg
