Montaj Webasto AirTop 2000 ST

[theorg13]

Am cumparat de curand un Webasto AirTop 2000 ST (folosit, dar complet) si vreau sa-l montez pe al meu Y61 scurt din 1999 (motorul de 2.8).



Insa am niste nedumeriri:



1. Unde sa-l pozitionez si pe unde sa-i scot esapamentul? Eu m-am gandit prima data sa-l pun sub unul dintre scaunele din fata, dar cum scaunele sunt mobile, nu cred ca e o idee buna.



2. De unde sa-l alimentez? Dintr-un rezervor separat sau sa-l conectez la rezervorul masinii sau la instalatia de alimentare a masinii? Si cum fac asta? Pompa de motorina unde se monteaza?



Poate unii dintre voi ati mai facut o treaba de asta si ma puteti ajuta.



Multumesc.

[Cristi S]

Re: Montaj Webasto AirTop 2000 ST



Salut. Acest tip de webasto este intalnit in caravane si microbuze. Eu cel putin nu pot sa-mi dau seama unde poate fi montat intr-un habitaclu de 4x4 in 3 usi. Esapamentul il poti scoate prin podeua masinii doar ca trebuie sa ai grija cum faci asta pentru a nu atinge componente sensibile ( se incinge destul de tare ).

Legat de alimentare, cel mai bine e sa o faci de pe conducta care aduce motorina la motor. Pe Discovery vine montat din fabrica , diferenta consta in faptul ca tot sistemul este montat in coltul din stanga fata al compartimentului motor, e alimentat de la conducta de motorina si esapamentul iese undeva intre bara si contra-aripa. Cred ca un astfel de sistem ti-ar fi mai practic din toate punctele de vedere. Poate reusesti sa-l dai la schimb pe al tau cu unul asemanator celui de pe Land Rover.

[nomad]

Re: Montaj Webasto AirTop 2000 ST



Am cumparat de curand un Webasto AirTop 2000 ST (folosit, dar complet) si vreau sa-l montez pe al meu Y61 scurt din 1999 (motorul de 2.8).



Insa am niste nedumeriri:



1. Unde sa-l pozitionez si pe unde sa-i scot esapamentul? Eu m-am gandit prima data sa-l pun sub unul dintre scaunele din fata, dar cum scaunele sunt mobile, nu cred ca e o idee buna.



2. De unde sa-l alimentez? Dintr-un rezervor separat sau sa-l conectez la rezervorul masinii sau la instalatia de alimentare a masinii? Si cum fac asta? Pompa de motorina unde se monteaza?



Poate unii dintre voi ati mai facut o treaba de asta si ma puteti ajuta.



Multumesc.



Salut.Cum ai rezolvat problema pana la urma?

[theorg13]

Re: Montaj Webasto AirTop 2000 ST



Salut.Cum ai rezolvat problema pana la urma?



Fac niste poze zilele astea si le pun aici.

[Tavian]

Re: Montaj Webasto AirTop 2000 ST



Astept si eu pozele...Ma confrunt cu aceeasi problema.

[theorg13]

Re: Montaj Webasto AirTop 2000 ST



Am montat pe masina un Webasto AIrTop 2000 ST (incalzire stationara, un fel de aeroterma pe motorina).

Am vrut sa-l pun undeva unde sa nu ma incurce, si pana la urma a iesit asa:

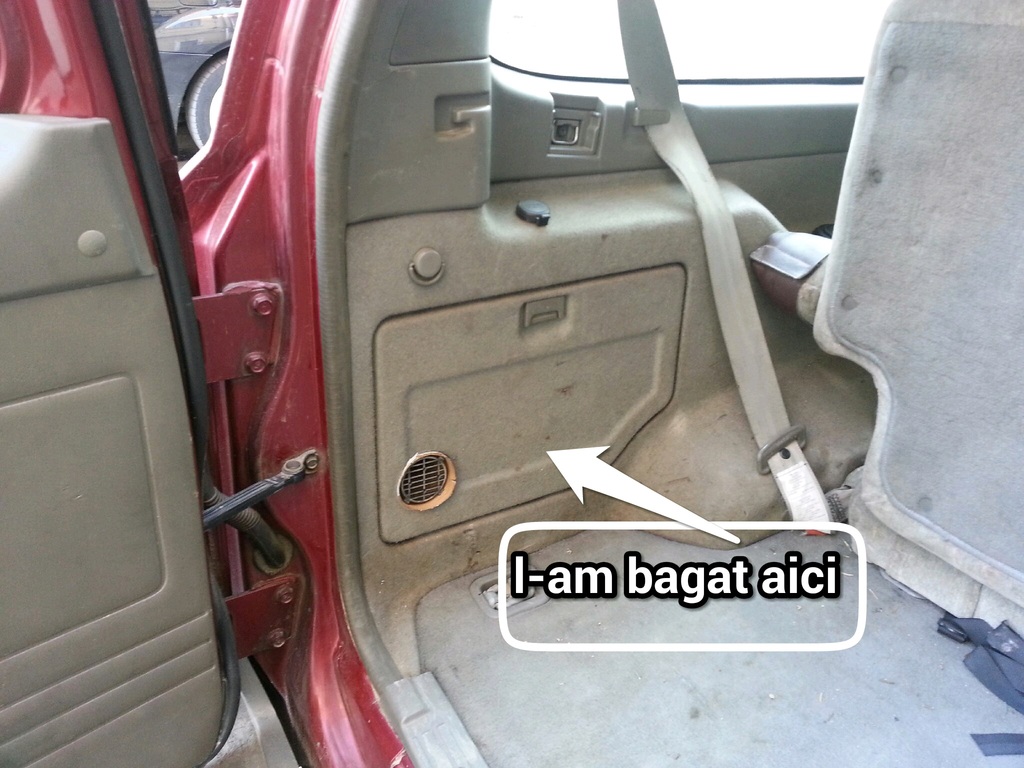

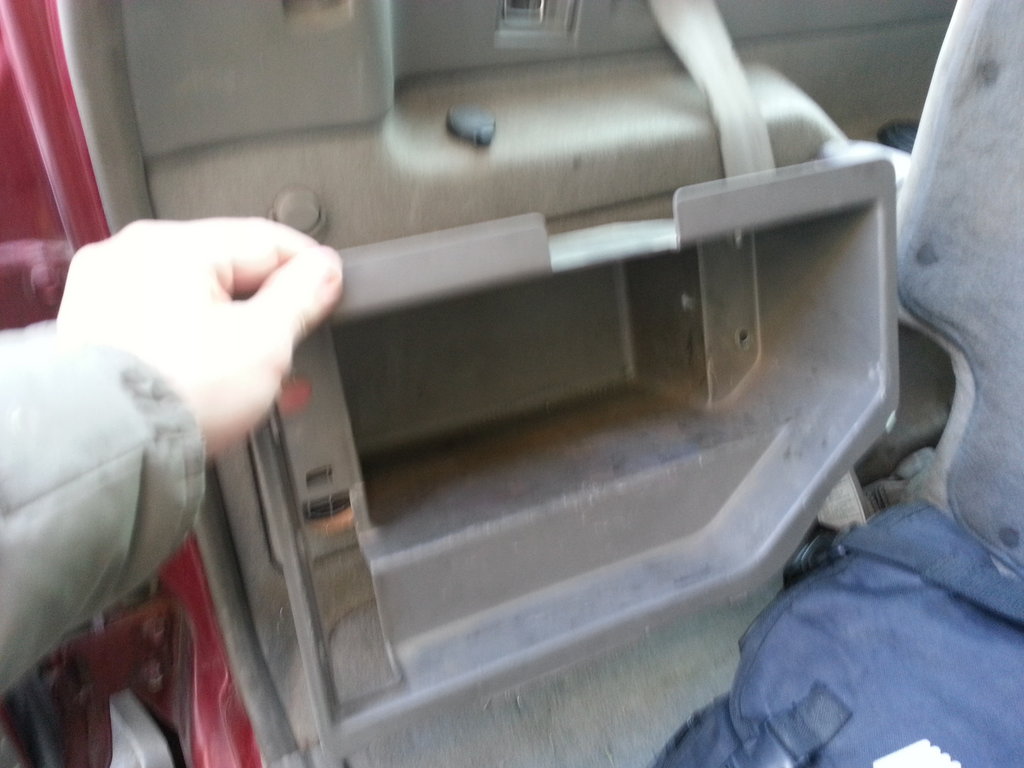

L-am pus in compartimentul din partea stanga a portbagajului, in locul cutiei din poza de mai jos:

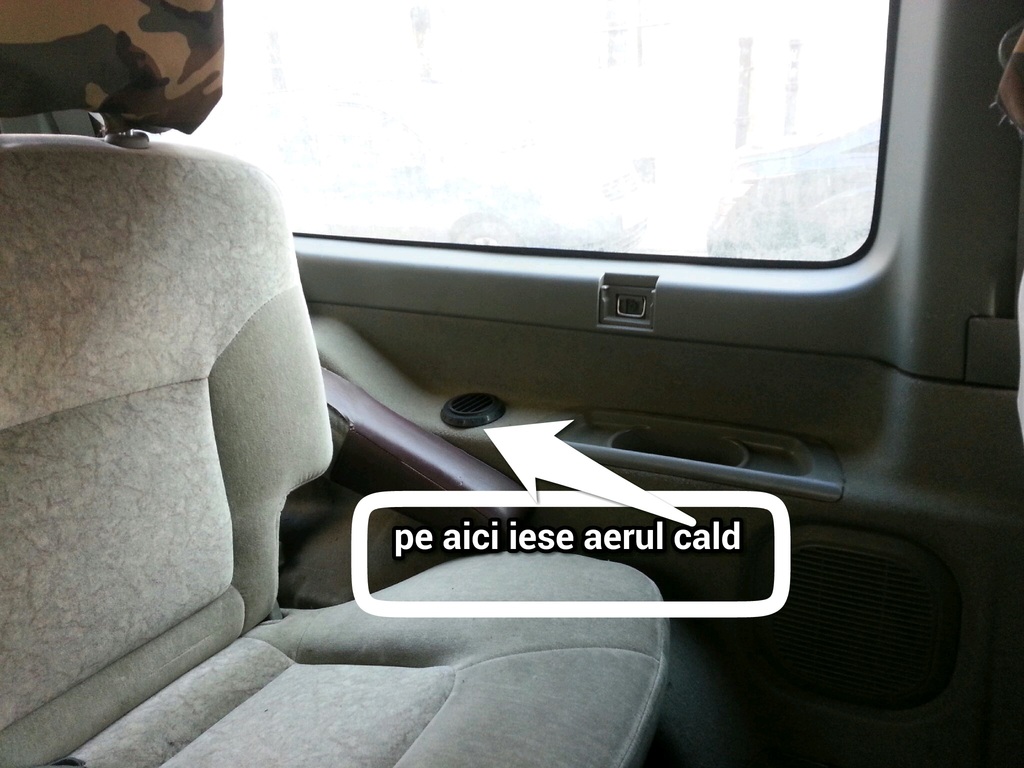

Mai jos aveti poze cu mai multe detalii:





[theorg13]

Re: Montaj Webasto AirTop 2000 ST

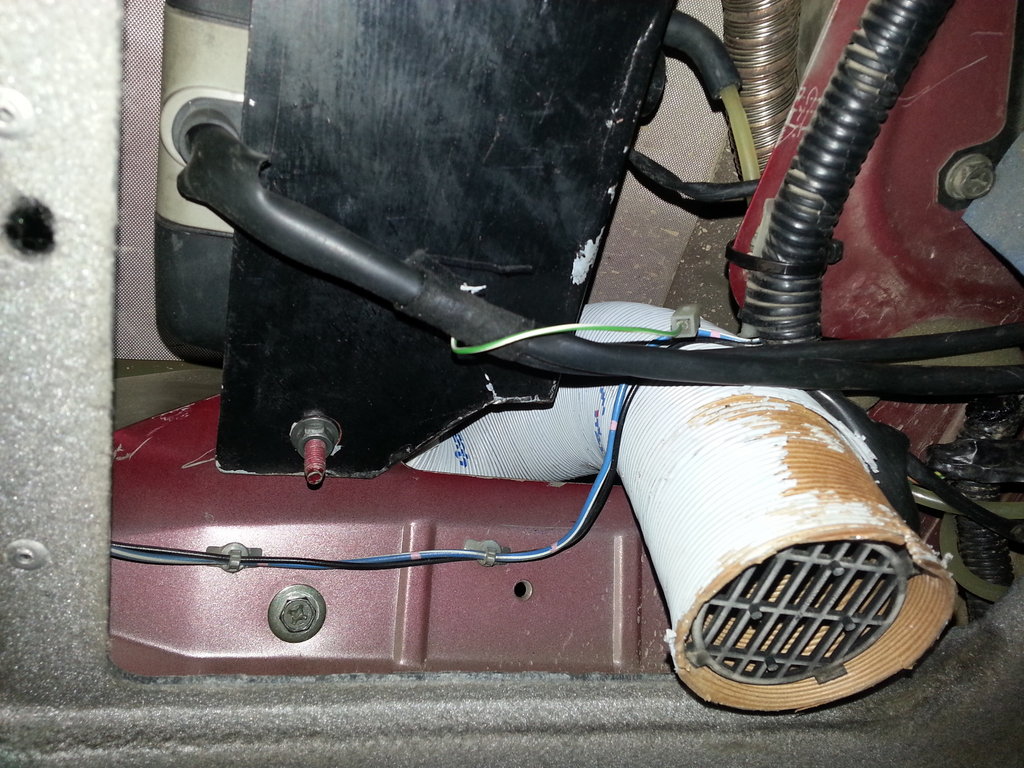

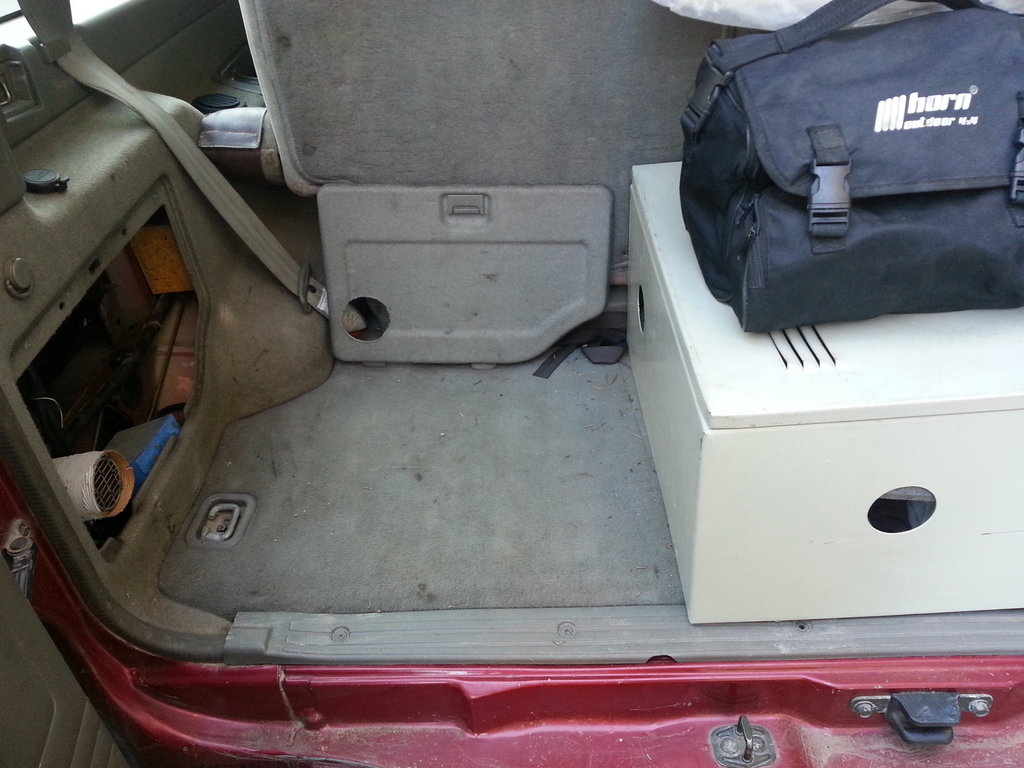

Inca trei poze (a doua rotita 90 de grade spre dreapta):



[theorg13]

Re: Montaj Webasto AirTop 2000 ST

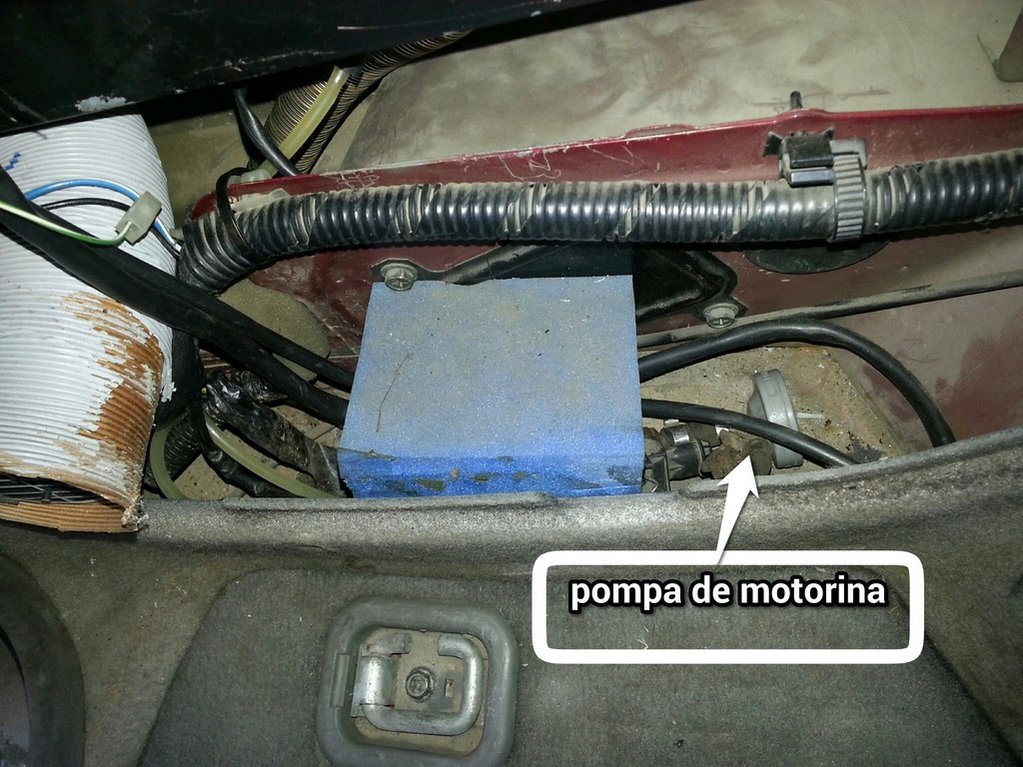

Alimentarea cu motorina s-a facut din rezervor (am montat inca un sorb). Pompa de motorina este in acelasi compartiment cu webasto-ul (sub el).

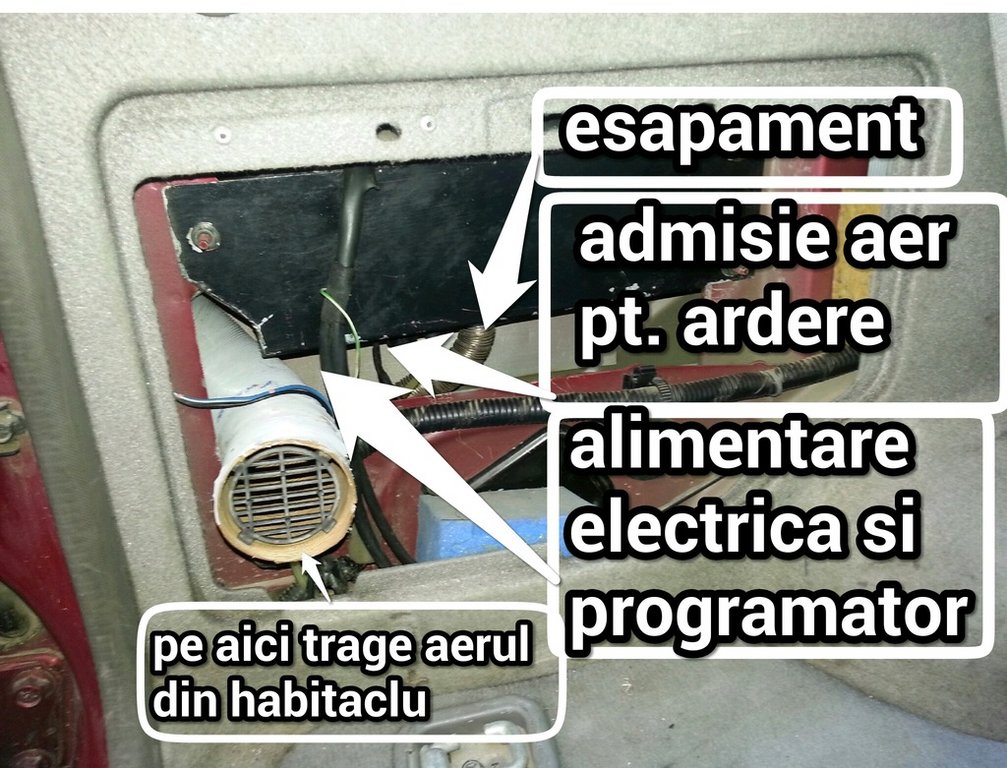

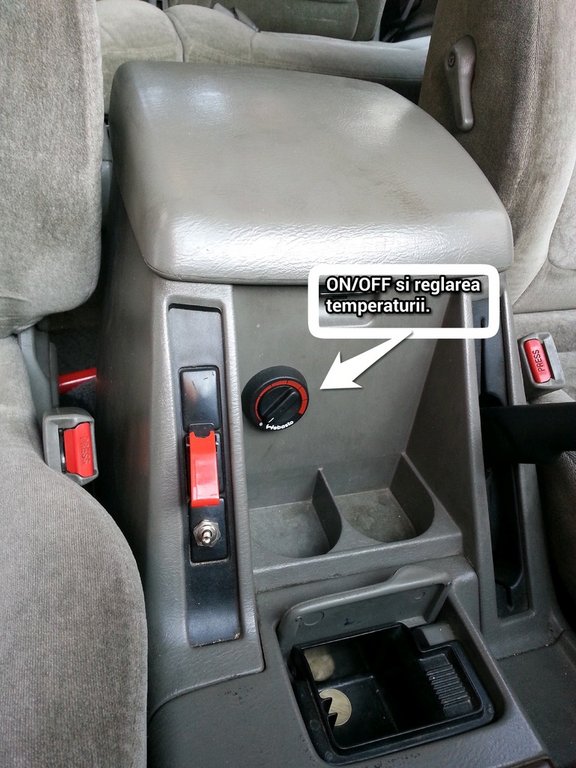

Alimenatarea electrica s-a facut de la bateria masinii. Traseul pentru curent si comanda este acelasi: merge pe conturul portbagajului, printre scaunele din spate, intra un consola dintre scaunele din fata. Acolo traseul pentru comanda se opreste (vezi poza cu potentiometrul). Acolo poate fi montat si programatorul, daca el aveti. Eu nu l-am avut, asa ca am pus doar "chestia" de unde il pornesc si il opresc si de unde reglez temperatura. Senzorul de temperatura este in spate, la webasto. Cand cand aerul din masina atinge temperatura de X grade, webasto se opreste, iar cand scade sub x grade, porneste din nou.



Cablul de alimentare cu curent electric merge mai departe. prin dreapta consolei, pana sub torpedo, si pe acolo iese in compartimentul motor, unde se leaga la baterie si unde a fost pusa si siguranta.

[theorg13]

Re: Montaj Webasto AirTop 2000 ST

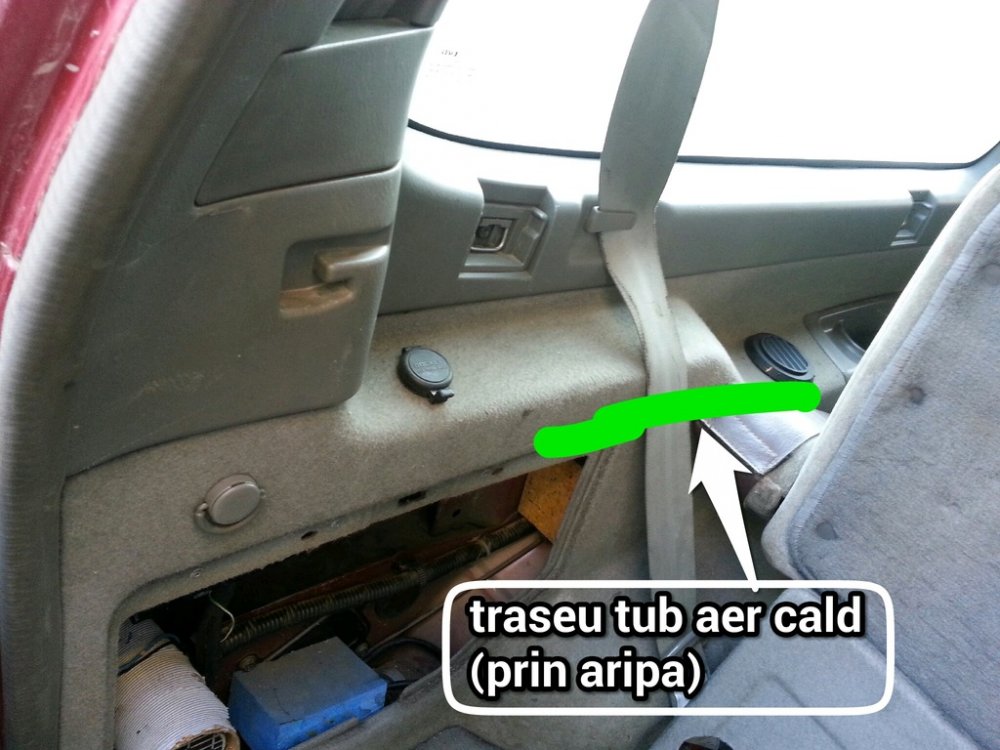

Totul e foarte inghesuit acolo in spate. Tubul prin care isi trage aerul din habitaclu nici nu am reusit sa-l prindem cu un colier pe webasto, dar e ok si asa, pentru ca in aripa nu e la fel de frig ca si afara.

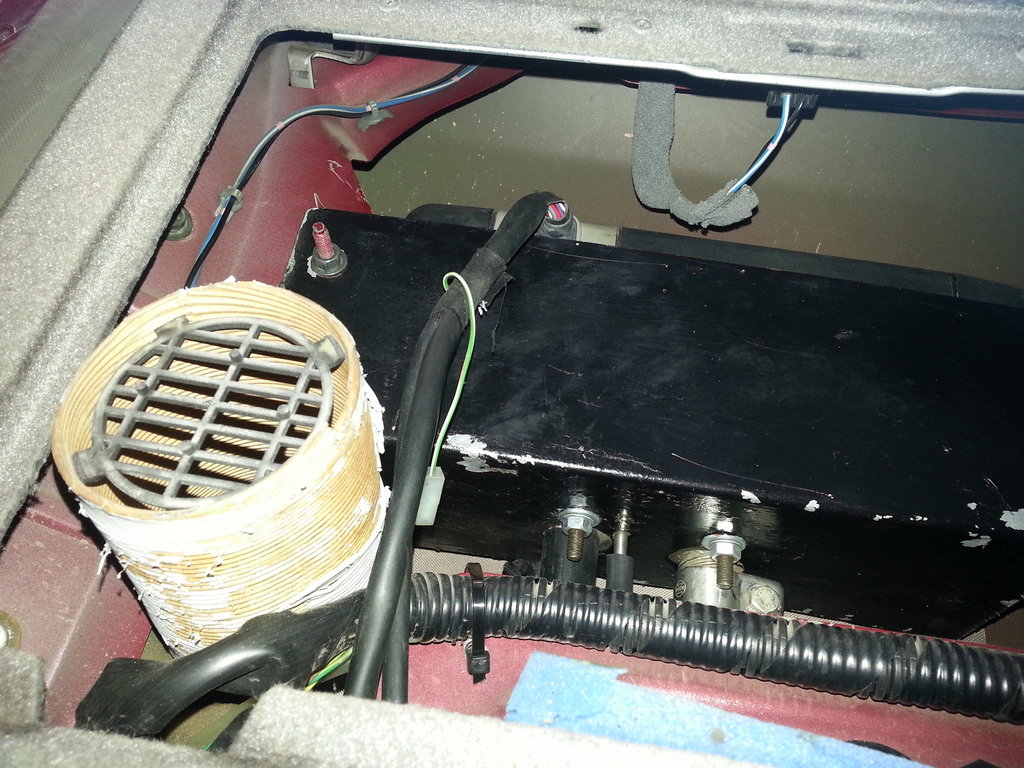

Suportul pe care l-am montat e o tabla (nu subtire, dar nici groasa), grunduita si vopsita, indoita la 90 de grade, decupata dupa forma care a trebuit si prinsa in aceleasi suruburi in care a fost prinsa cutia care era initial acolo.

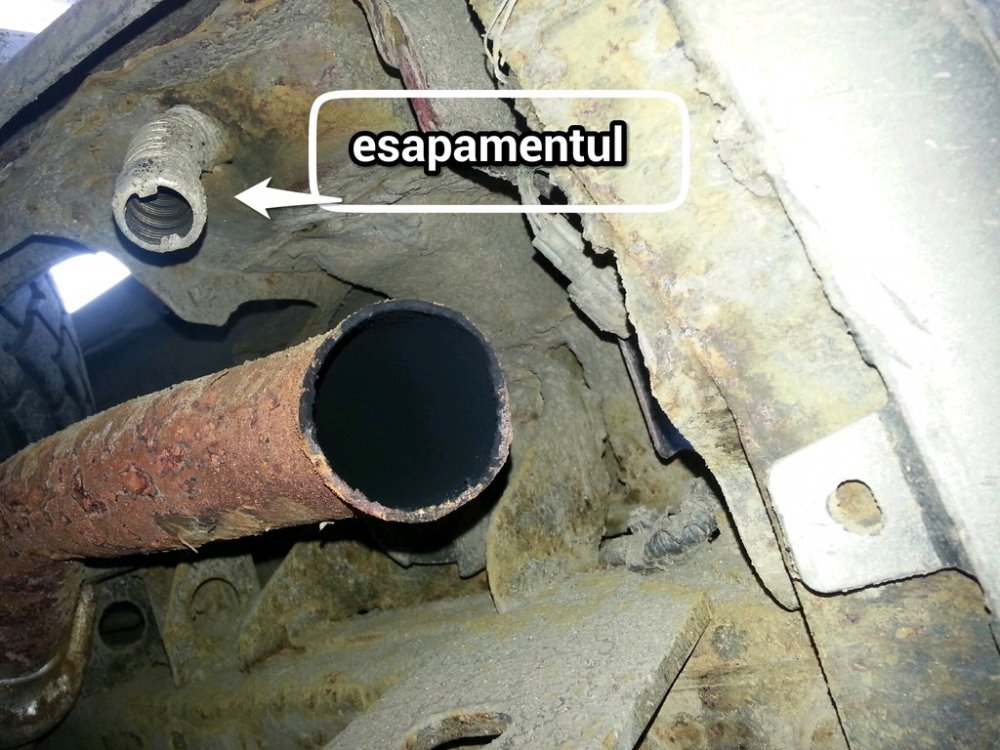

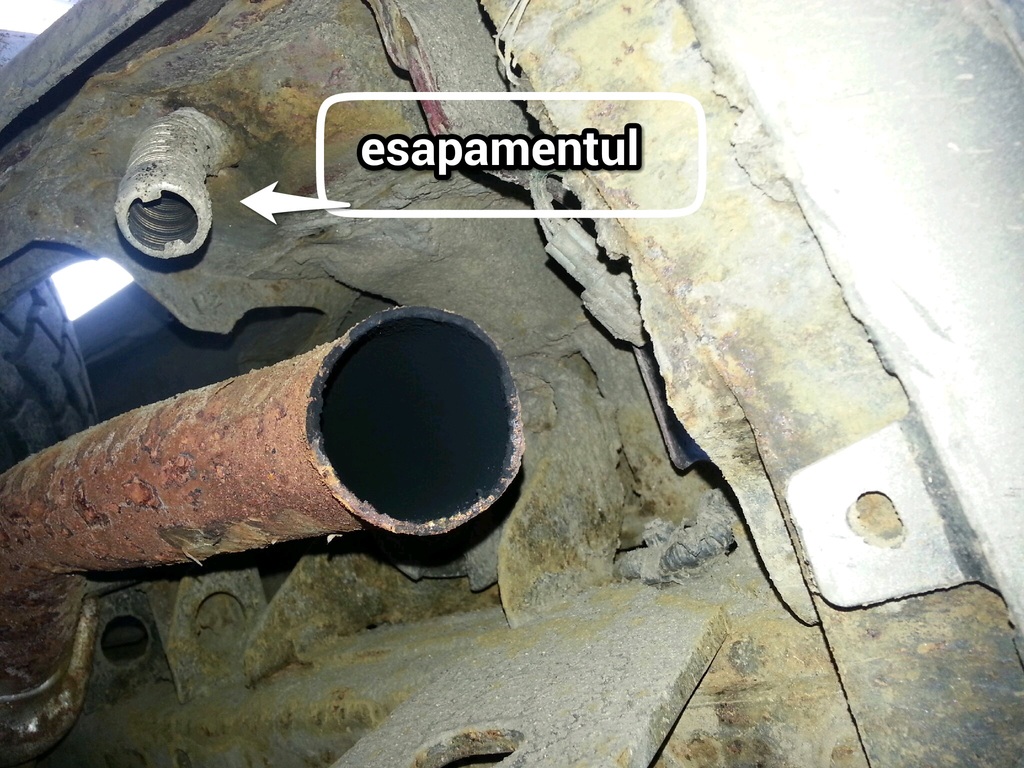

Din masina nu am taiat nimic, am facut doar o gaura prin care am scos esapamentul.



Cam asta este.

[robertz]

Re: Montaj Webasto AirTop 2000 ST



Faina lucrare, ai idee unde gasesc o pompa de motorina am unul la fel caruia nu reusesc sa-i gasesc pompa.

multam

[nomad]

Re: Montaj Webasto AirTop 2000 ST



Foarte ok lucrarea,avand in vedere spatiul restrans!Ai de gand inclusiv sa dormi in masina,sau doar sa incalzesti habitaclul in perioadele reci?Tine-ne te rog,la curent in viitor daca esti multumit de felul in cere functioneaza acolo.

[wolfman]

Re: Montaj Webasto AirTop 2000 ST



Faina lucrare, ai idee unde gasesc o pompa de motorina am unul la fel caruia nu reusesc sa-i gasesc pompa.

multam



Ti-am trimis PM cu un nr de telefon de unde poti cumpara o pompa Webasto la pret decent (eu am cautat cateva zile pana am gasit una normala, restul probabil erau placate cu aur :uameni).



@theorg13 - vad in penultima poza ca furtunul de alimentare trece foarte aproape de evacuare (sau mi se pare din cauza unghiului din care este facuta poza). Grija mare ca aia se incinde in draci.

Daca sunt in jur de 0 grade in masina, fara sa pornesti motorul, in cat timp se ajunge la o temperatura confortabila (18-20 grade)? Te intreb deoarece am deja un Webasto care incalzeste antigelul, dar cum aeroterma masinii nu face fata la temperaturi foarte scazute, oscilez intre o aeroterma suplimentara si un Webasto AirTop.

Editat Ianuarie 15, 2013 de wolfman

[theorg13]

Re: Montaj Webasto AirTop 2000 ST



vad in penultima poza ca furtunul de alimentare trece foarte aproape de evacuare (sau mise pare din cauza unghiului din care este facuta poza).



@wolfman: Ti se pare din cauza unghiului din care e facuta poza.



Fara sa pornesc motorul, se se ajunge de la -3-4 grade la o temperatura confortabila (18-20), in aprox. 5-6 minute (estimare "ochiometrica" si a temperaturii, si a timpului).



Cand sunt de exemplu -5 grade celsius afara si pornesc si webasto-ul si motorul in acelasi timp, in masina e foarte cald, de la incalzirea stationara, cand termperatura lichidului de racire ajunge cam la un sfert din cadran (nu stiu cat e in grade), in masina e foarte cald deja, de la incalzirea stationara.



La mine, aeroterma masinii face fata fara probleme si la la temperaturi foarte scazute (-15 grade celsius de exemplu).



@nomad: de dormit poate o sa dorm in masina, dar foarte rar, si asta eventual vara. Am montat incalzirea stationara pentru ca stand mult afara, in frig (iarna), pe santier, intru sa ma incalzesc in masina. SI cum nu era o solutie sa las motorul pornit ore in sir, sau sa-l tot pornesc/opresc, sa astept sa se incalzeasca etc, am optat pentru incalzirea stationara, care poate functiona ore in sir, mentinandu-mi o temperatura constanta in masina, cu un consum minim si de curent, si de motorina (am inteles ca webasto air-top consuma 200-300 ml/ora, la o functionare continua, si cum nu merge in continuu, pentru ca se opreste cand temperatura ajunge la cat ai setat-o, e foarte ok).

[nomad]

Re: Montaj Webasto AirTop 2000 ST



Foarte corect rationamentul tau.Asa este,consumul este cel pe care l-ai mentionat(aprox.un pahar din acela din plastic de unica folosinta/ora).

[Tavian]

Re: Montaj Webasto AirTop 2000 ST



Foarte buna solutia ta.Din pacate varianta lunga de y61 nu dispune de acel locas.Cred ca o sa construiesc o cutie sub masina si il bag acolo.

[nomad]

Re: Montaj Webasto AirTop 2000 ST



Foarte buna solutia ta.Din pacate varianta lunga de y61 nu dispune de acel locas.Cred ca o sa construiesc o cutie sub masina si il bag acolo.



Daca vei reazila aceasta lucrare,o sa am rugamintea sa o si prezinti aici pe forum(cu poze,evident).Suna interesant,bafta!

[Alinf]

Re: Montaj Webasto AirTop 2000 ST



O intrebare am si eu, asta ca sa nu mai deschit un alt thread. Un webasto de 24v se poate folosi cumva la 12v, adica se poate adapta ceva astfel incat sa poate fi folosita in 12v? Multumesc.

[Florin Bogdan]

Re: Montaj Webasto AirTop 2000 ST



O intrebare am si eu, asta ca sa nu mai deschit un alt thread. Un webasto de 24v se poate folosi cumva la 12v, adica se poate adapta ceva astfel incat sa poate fi folosita in 12v? Multumesc.

Salut,

Poti sa il folosesti cu un invertor care sa iti ridice tensiunea de la 12 la 24 v.

Cauta cu atentie pe net ca sunt cativa care aduc astfel de invertoare.

Stima

Florin Bigdan

[teo pes]

Re: Montaj Webasto AirTop 2000 ST



Pentru porniri la cald , si pentru ca merg pana in decembrie la pescuit ma tot chinui sa gasec un webasto,

am gasit ceva dar numai agregatul cu pompa de apa , se poate porni si fara panoul de comanda electrica?are ceva module electronice?
