Plasma ideala ( handcrafted by Vio )

[Patrolator]

Acu` o vreme, am schimbat si eu, ca multi altii, cablul de otel al troliului cu unul sintetic, asa numita plasma. Dintre multele materiale (mai bune sau mai putin bune) raspindite pe piata sub acest nume, alesesem Liros Dyneema SK75 (pe atunci virful), de 10mm diam., cu forta de rupere 5890 daN. La capat ochi de cablu din inox si obligatoriul cirlig. Cu timpul am observat ca acel capat, este locul cel mai expus si solicitat al cablului, si unde materialul incepuse sa se "scamoseze" intr-un ritm alarmant.

Zilele astea, studiid un pic problema, am ajuns la concluzia ca se poate si mai bine, asa ca m-am apucat de treaba.



Materiale:

O noua "linie" (plasma), de data asta LIROS D-Pro-XTR de 10mm diam., cu forta de rupere 10800 daN.

Ochiul de la capat in varianta HD, pt. protejarea la maximum a plasmei.



Ciorap de protectie din TEXSLEEVE® , un material textil foarte rezistent la rupere, frictiuni si temperaturi inalte, folosit ca protectie pt. furtune hidraulice de inalta presiune la roboti industriali, stivuitoare, etc.



De 10mm pt. trecerea prin ochi si pt. primul metru de la capatul prins de tamburul troliului, si de 20mm pt. protectia primilor 5m de la capatul cu cirligul (cind il infasor pe dupa lemne, pietre, fiare)



[ATTACH=CONFIG]128970[/ATTACH]



"Papuc" de cablu

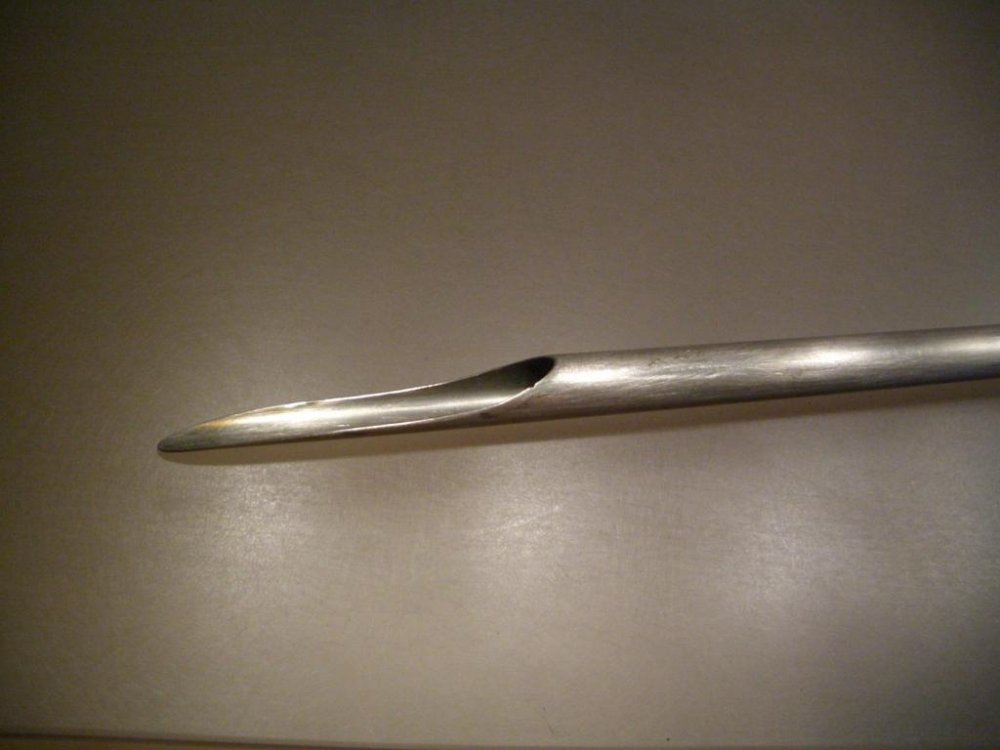

Ac de impletit selfmade:wink:.



Edited January 22, 2012 by Patrolator

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )

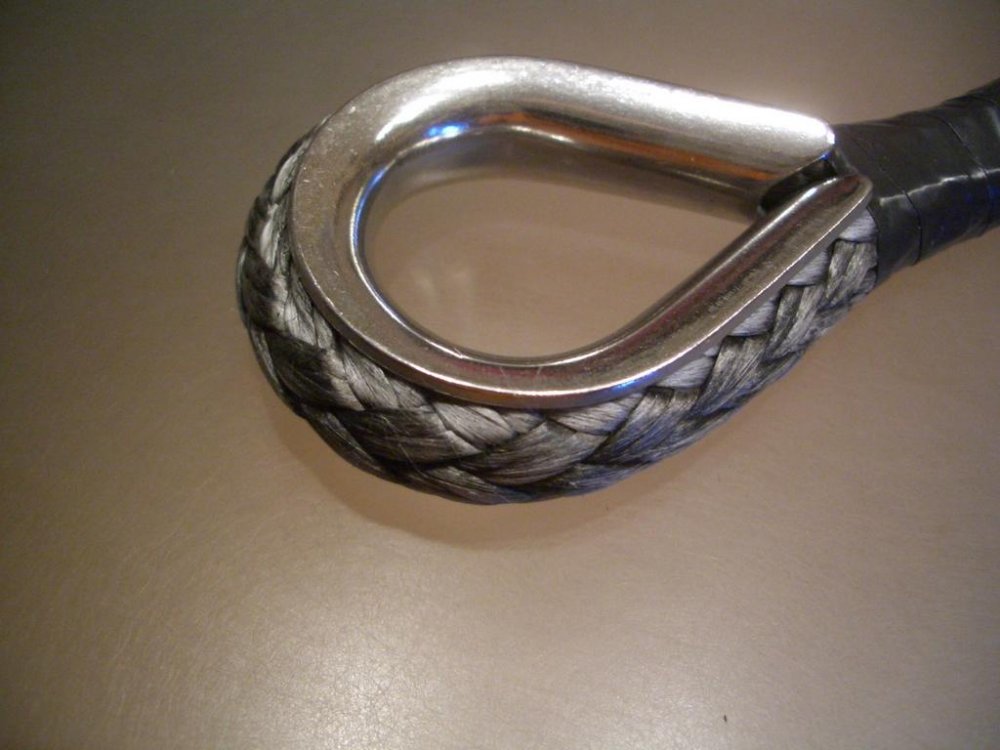

Diferente dintre ochi normal (cel din inox) si HD (cel albastru-gri):



Edited January 22, 2012 by Patrolator

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Etapele muncii:



Am tras ciorapul de protectie a capatului cu papucul pe cablu, apoi am dat la presat papucul de cablu pe plasma, dupa care am tras ciorapul pina peste papuc si cu ciocanul de lipit am topit o gaura (pt. surub) in el.





Am tras pe la celalat capat cei 5m de TEXSLEEVE de 20mm pe plasma, iar bucata de 10mm (cea care protejeaza plasma in interiorul ochiului) am pozitionat-o la locul ei (60-70cm de capat). Cirligul presat in ochi (la menghina), ochiul "restrins" la forma initiala (ramane un pic "cracit" dupa ce bagi cirligul) si plasma (inkl. ciorapul) prin ochi (cu mare chinuiala :f2).





Capatul liber trebuie despletit pe 10-15cm iar "suvitele" rezultate, taiate la lungimi diferite, pt. ca mai tirziu, trecerea de la gros la "normal" sa se faca "pierdut" ( F. IMPORTANT, pt. ca altfel acolo v-a fi punctul unde v-a ceda, din cauza frecarii neuniforme cu ghidajul)





Acel capat l-am introdus in acul de impletit, l-am fixat cu bada izolatoare si am "tricotat" totul laolalta in forma finala.





Dupa ce l-am intins cit se poate de bine, am fixat impletitura cu Power-Tape (autovulcanizant) si am tras ciorapul de protectie peste, pina la ochi.





Urmeaza (intr-o zi cu soare :grin:) sa montez noua fanta (bineinteles selfmade:wink:) din POM (Polyoxymethylen)pe suportul de troliu si sa infasor plasma pe tambur.



Edited January 22, 2012 by Patrolator

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Cu aceasta ocazie a primit si troliul o revizie generala. Arata si functioneaza neasteptat de bine pt. un no-name de 4 ani.:ha:



De impletit a trebuit sa invat, pt. ca am vrut sa-mi economisesc cei 30 €, care ii vrea firma de profil si saptamina pierduta cu trimisul prin posta incoace si incolo.



Nu e mare smecherie si daca e cineva interesat cum se face, cred ca mai am pe undeva un PDF cu descriere si poze si pt. impletit ochi si pt. adaugirea (prelungirea) "liniei".



M-am straduit sa confectionez "linia" asta cit mai bine pt. a tine cit mai mult cu aceleasi caracteristici de acuma.



Daca mai sint idei de imbunatatire la capitolul "PLASMA-TUNNING",

poftiti va rog... .

:h5

Edited January 22, 2012 by Patrolator

[blavenstein]

Re: Plasma ideala ( handcrafted by Vio )



salutare

foarte frumoasa prezentarea doar o singura observatie am care se argumenteaza din experienta si anume acea fanta din POM nu este alegerea potrivita deoarece sunt niste forte foarte mari in fanta,mai ales la trolieri in unghi iar materialul POM incepe sa se scamoseze iar suprafata de contact dintre plasma si fanta devine rugoasa ceea ce nu este bine pt plasma,cea mai buna vrianta de material pt fanta este cromul calibil lustruit foarte bine

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Am vazut fanta cromata (de fapt din inox) doar intr-un loc, dar era din bucati si am fost sfatuit (de Bucur) sa nu pun asa ceva (adica din bucati). Din POM am avut si inainte si aia arata inca ca in prima zi. Inca in locurile unde au fost forte mari au devenit si mai netede (lucioase). Am dat-o unui prieten impreuna cu plasma veche, asa ca nu pot pune poze.

In orice caz, as fi interesat sa cumpar o fanta de crom/cromata/inox dintr-o bucata (daca stii pe undeva).



Eu numai pe asta o cunosc:



Edited January 22, 2012 by Patrolator

[sgeorge]

Re: Plasma ideala ( handcrafted by Vio )



De ce nu pui din aluminiu?

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Nu-s un mare "fan" al fantelor din aluminiu. Daca dai cu ea intr-o piatra ramine de obicei o "amprenta" cu o margine ascutita, care trebuie pilita si slefuita. Apoi daca plasma e murdara (noroi, pamint, nisip, etc.) lasa urme "grave" in aluminiu, care trebuiesc apoi prelucrate. Acelasi lucru se poate intimpla bineinteles si la plastic, dar pe ala il "finisezi" pe loc cu briceagul sau bricheta. In otel nu prea ramin urme deloc.

[princedarko]

Re: Plasma ideala ( handcrafted by Vio )



Salut Vio si la multi ani!



Aici gasesti ce cauti:



http://www.extreme4x4.co.uk/acatalog/STAINLESS_STEEL_FAIRLEADS.html



Daca mai cauti (allmakes, bearmach etc) poti gasi si variante mai ieftine.



Mauri

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Salut Vio si la multi ani!



Aici gasesti ce cauti:



http://www.extreme4x4.co.uk/acatalog/STAINLESS_STEEL_FAIRLEADS.html



Daca mai cauti (allmakes, bearmach etc) poti gasi si variante mai ieftine.



Mauri



Ciao Mauri si an nou fericit.



Merci de ajutor. Voi studia ofertele.



:h5

[sgeorge]

Re: Plasma ideala ( handcrafted by Vio )



Nu-s un mare "fan" al fantelor din aluminiu. Daca dai cu ea intr-o piatra ramine de obicei o "amprenta" cu o margine ascutita, care trebuie pilita si slefuita. Apoi daca plasma e murdara (noroi, pamint, nisip, etc.) lasa urme "grave" in aluminiu, care trebuiesc apoi prelucrate. Acelasi lucru se poate intimpla bineinteles si la plastic, dar pe ala il "finisezi" pe loc cu briceagul sau bricheta. In otel nu prea ramin urme deloc.



Are sens ce spui,clar exista dezavantaje,dar eu personal nu mi-as face atatea griji,mai ales la o masina destinata uzului personal si nu in competitii.

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Am uitat sa va prezint o alta "gaselnita" pe care o folosesc la prima infasurare a unui cablu (otel sau plasma) pe tamburul troliului, sau, dupa ture cu multe trolieri, cind desfac cablul sa-l curat si sa-l infasor din nou ordonat. Este vorba de un inel de ridicare/tractare rotativ (cu rulment) si sudabil. Adica se poate suda pe obiectul de ridicat si el se rasuceste in "pozitia" optima, in cazul in care lantul sau cablul este rasucit, pt. al proteja.



Eu l-am sudat pe un alt ochi, si "chestia" (sa-i zicem veriga rotativa) astfel obtinuta, o prind de sufa de copac cu un ochet si de cealalta za, cirligul liniei, apoi troliez. Cablul se va infasura pe tambur "drept" (fara a fi rasucit in jurul propriei axe). Daca este rasucit in jurul propriei axe, devine mai "elastic" si este solicitat in plus. La cel de otel, mai ales, scrisneste si trozneste cind e in sarcina.

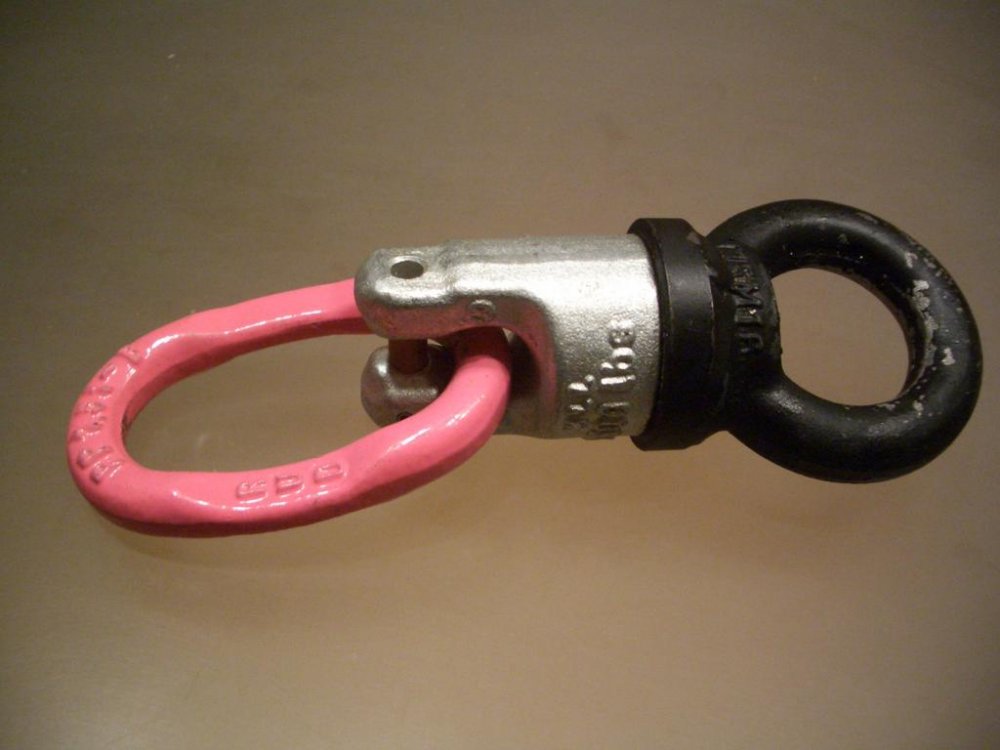

Asa arata veriga rotativa:





Si asa functioneaza:



[video=youtube;-Q6zg4w0ECk]

Edited January 23, 2012 by Patrolator

[dan chiperi]

Re: Plasma ideala ( handcrafted by Vio )



poza aia cu ocheti , fante, etc, unde e facuta, unde gasim "magazin" sau vesnicul vartej de unde l-ai procurat?

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



poza aia cu ocheti , fante, etc, unde e facuta, unde gasim "magazin" sau vesnicul vartej de unde l-ai procurat?



In orice caz, nu de la shop-uri de hobby (off-road). Sint produse industriale.



"Virtejul" il gasesti unde se vind lanturi si accesorii de ridicat (pt. macarale, poduri rulante, siderurgie, etc.)



Al meu este de la firma RUD http://www.rud-rud.com/productgroup.php?pgsn=200221371&chash=deb288



Plasma si ochiul ei, din industria pescuitului oceanic



Plasma: http://www.bootskram.com/shop/

ochiul: http://www.engel-netze.de/

ciorapul de protectie: http://www.otto-koehsel-und-sohn-nachfolger-gmbh.de/Net/menu/Produkte/artikel/28719.html

[dan chiperi]

Re: Plasma ideala ( handcrafted by Vio )



:tk, si bafta in continuare, te mai stresam daca apar intrebari

[nick67]

Re: Plasma ideala ( handcrafted by Vio )



De inox si de pe aici din UK: http://www.devon4x4.com/index.php?page=shop.product_details&flypage=flypage_new.tpl&product_id=55491&category_id=1013097&option=com_virtuemart&Itemid=14

[4x4forever]

Re: Plasma ideala ( handcrafted by Vio )



http://shop.gordius.ro/franghii_yachting/corzi_o_8_mm_d-f1_rosu-30-100m.html



salutare. nu stiu daca este cea mai eftina dar e printre cele mai tari. 8mm-7645 kg si 27 ron metru .si e in romania

[4x4forever]

Re: Plasma ideala ( handcrafted by Vio )



http://www.totalrace.ro/ocheti-inele-ridicare.html



si aici ai toate mamele de inele,varteje,,carlige si etc etc

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Dupa ture sau concursuri, cînd "plasma" e murdara cu noroi, nisip, etc. (chestii care accelereaza uzura), se poate curata foarte usor, demontînd-o de pe tambur si spalînd-o efectiv în masina de spalat (la 30°C), bineînteles dupa ce, în prealabil, se înfasoara bine cîrligul (si prinderea de la celalalt capat) într-o cîrpa (fixata cu o sforicica/siret ca sa nu se desfaca), sa nu bocane in timpul spalarii. Daca în apa de clatire se adauga putin balsam de rufe (de ex. Lenor), "plasma" nu numai ca va fi curata luna, dar va si mirosi frumos.:wink:

Edited June 12, 2012 by Patrolator

[nissan4x4]

Re: Plasma ideala ( handcrafted by Vio )



sincer? Nu imi place plasma, tocmai pt motivele legate de costuri si mare atentie in intretinere si utilizare, in plus:

- cred ca e dedicata numai troliilor cu frana externa , pe troliile cu frana in tambur, datorita incalzirii acestuia , utilizarea plasmei pe ultimile spire e intodeauna riscanta. nu stii cand se inmoaie si apare efectul "chenwing gum" , se subtiaza si se rupe. e drept ca exista acea protectie termica, dar nu intodeauna e eficienta.

- utilizarea plasmei pe troliile cu frana in tamburul de rulare inrautatesc racirea acestuia.

1.Cablul de otel are un dublu efect, unul ca masa termo-inertiala ( e o masa de 15 kg de fier ce absoarbe din caldura degajata in timpul functionarii troliului).

2.Cablul de otel se comporta ca un radiator de caldura, e o suprafata cu bun transfer de caldura catre mediu



Sunt totusi constient ca , datorita avantajelor pe care le ofera ( usoara, facila in manipulare etc), plasma este solutia viitorului



Revenind la topic:

- f frumoasa si practica lucrarea executata.

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Se pare ca, totusi am facut o greseala. Anume la prinderea pe tambur a capatului de Plasma. Nu am aflat decît acum, ca pe cablu sintetic, nu se preseaza "papuci" pt. fixarea pe tambur ca si pe cel de otel, ci, în functie de constructia troliului, exista felurite moduri de fixare prin înnadire (legare). Nici asa nu are ce sa se întîmple, daca ramîn pe tambur minimum de spire obligatorii, dar nu dorm eu linistit, daca stiu ca se poate si mai bine.



Vezi aici:



http://www.winchline.com/documents/Viking%20Truck%20Winchline%20Instructions%20v1.2.pdf

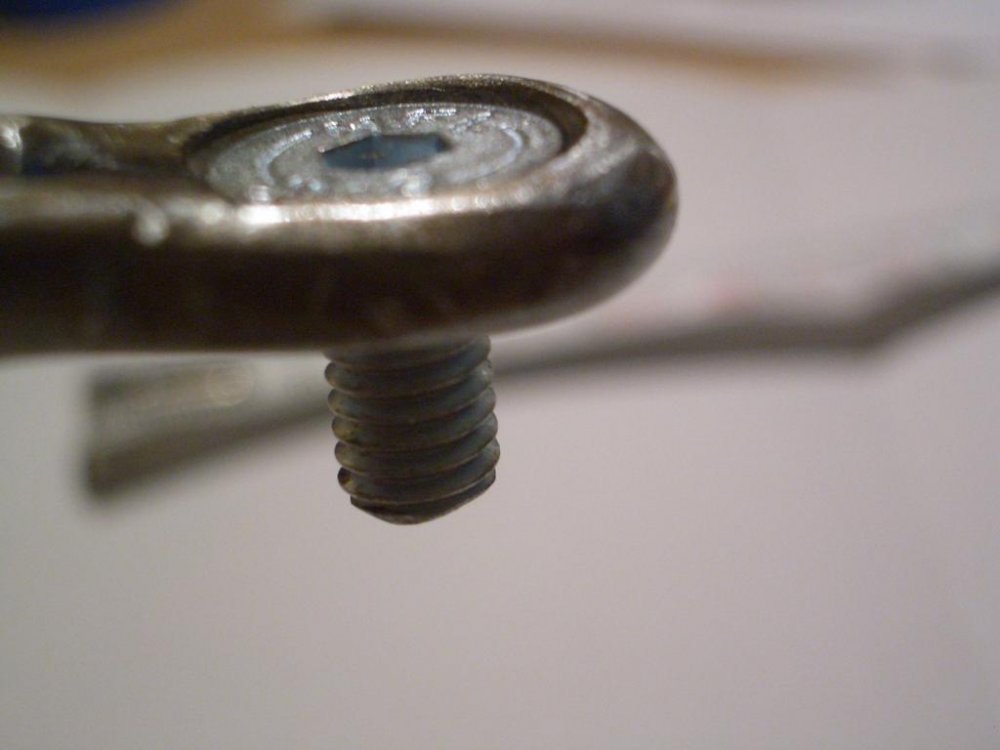

Al meu tambur fiind ca cel din exemplul A, cu surub pe lateral, mi-am confectionat piesa aditionala, dintr-o za de lant, "turtita" în forma de piscot la un capat cu gaura mai mare pt. a încapea "plasma", iar la celalalt, cu gaura mai mica si sanfrenata pt. un surub cu cap înecat.



Totul foarte bine finisat si dat cu lac de protectie, pt. a nu deteriora plasma.





De montat, îl voi monta în zilele urmatoare, cînd voi avea un pic de vreme.

Edited August 2, 2012 by Patrolator

[cos]

Re: Plasma ideala ( handcrafted by Vio )



Peste piscotul echipat eu as pune si un termocontractibil compatibil ( Raichem sau asemanator- care poate indura multe julituri ) . Imi pare cam mare dimensional , si in pozitie cam angoasanta pentru plasma .

[laforza]

Re: Plasma ideala ( handcrafted by Vio )



Patrolator = scuze, intrebarea e de necunoscator.



la capatul/ de "plasma" din teava, nu era mai simplu sa nu se polizeze partea exterioara unde se vede "plasma" ? la cat e de maleabila se putea baga pe teava ca sa iasa in partea cealalta.

intreb si eu doar....

se evita riscul lovirii accidentale, cred.



papucul era clar ca nu avea cum sa tina, mai ales fara rasina, la tractiune "plasma" se subtiaza si iese din tubul presat

Edited August 2, 2012 by laforza

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Imi pare cam mare dimensional , si in pozitie cam angoasanta pentru plasma .



Am respectat proportiile din imagini. Si oricum, mai mic nu-l puteam face. E o za din lant cu "fanta" de 8 (largita la 10, cît e plasma).

Edited August 2, 2012 by Patrolator

[Patrolator]

Re: Plasma ideala ( handcrafted by Vio )



Patrolator = scuze, intrebarea e de necunoscator.



la capatul/ de "plasma" din teava, nu era mai simplu sa nu se polizeze partea exterioara unde se vede "plasma" ? la cat e de maleabila se putea baga pe teava ca sa iasa in partea cealalta.

intreb si eu doar....

se evita riscul lovirii accidentale, cred.



O fi, însa ochiul ala asa se cumpara. E turnat. Eu unul nu am vazut "nepolizat". O fi avînd un motiv sa fie asa. Probabil ca altfel nu poti baga plasma prin el. Si asa m-am chinuit f. mult sa o capat înauntru. De lovit nu prea îl poti lovi pe portiunea respectiva, cablul fiind mai "jos" decît marginile ochiului în zona "polizata", + ca mai e si cîrligul pe acolo.



papucul era clar ca nu avea cum sa tina, mai ales fara rasina, la tractiune "plasma" se subtiaza si iese din tubul presat



Nu-i vorba de subtiat..., (a fost presat cu 50 Tone). Pe cablu de otel, însa, materialul papucului se "muleaza" pe fiecare litza în parte, "contopindu-se" cu cablul, ceea ce nu se întîmpla în cazul cablului sintetic.
