Reconditonare Samurai D13

[minitehnicusro]

Avem in lucru samuraiul lui dragosd13.



A fost desurubat complet si se lucreza in paralel la caroserie si la partea mecanica.

Caroseria este aproape gata, au fost reconstruite podeaua si pragurile. S-a montat trapa.

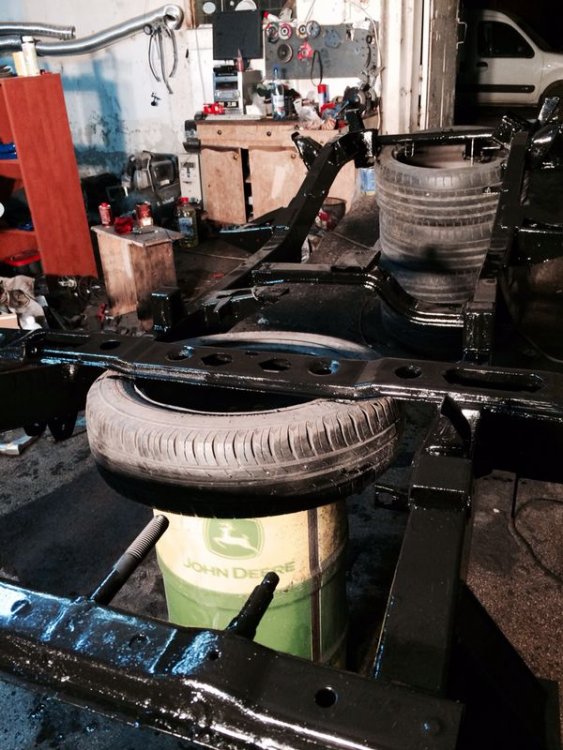

Pentru sasiu aveam planuri mari, sablare si zincare termica. Dar s-a stricat compresorul la instalatia de sablat cu alice si dupa 1 luna de asteptare s-a renuntat la sablare si s-a trecut la curatarea mecanica manuala. Dupa curatare, sasiul a fost degresat si vopsit cu mai multe potiuni cumparate de la Policolor.





d13 in actiune

Editat Mai 5, 2014 de minitehnicusro

[minitehnicusro]

Re: Reconditonare Samurai D13



Pentru ca duminica, ieri s-a lucrat la puntea fata.



Puntea a fost desfacuta complet, toate piesele au fost sablate si vopsite electrostatic albastru lucios.





Pentru a proteja zonele unde nu trebuia sa ajunga nisipul, au fost fabricate capace din tabla taiate laser.

Capacele au fost insurubate cu suruburile originale si in felul asta au fost sablate si vopsite si capetele suruburilor.









vaselina este albastra sa fie in ton cu culoarea pieselor :ha:

Editat Mai 5, 2014 de minitehnicusro

[pigot]

Re: Reconditonare Samurai D13



Felicitare pentru lucrare si spor la treaba! Banuiesc ca ai un service specializat si foarte bine dotat...



As vreau si eu sa fac operatiunile aste pentru masinuta mea dar cred ca m-ar costa o avere!



Oricum, treaba buna! Sper sa mai faci update cu dezvoltarea...

[serban]

Re: Reconditonare Samurai D13



Baiatul ala zici ca era din ALIEN...

[dragosd13]

Re: Reconditonare Samurai D13



Baiatul ala zici ca era din ALIEN...



Multumesc

[CatalinU]

Re: Reconditonare Samurai D13



inainte baieti ca fceti treaba buna,mai multe poze sa invete si altii.SPOR!

[minitehnicusro]

Re: Reconditonare Samurai D13

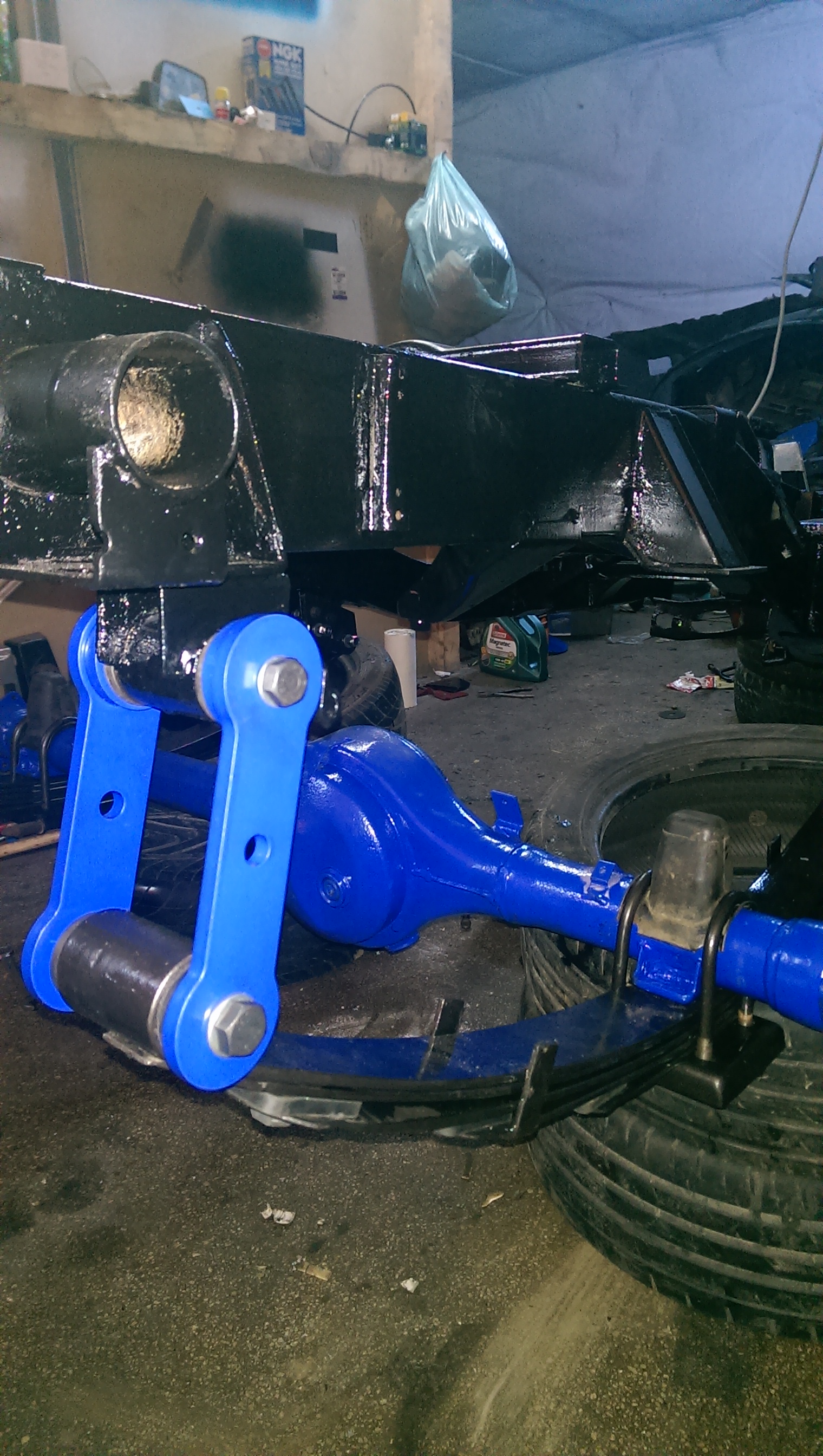

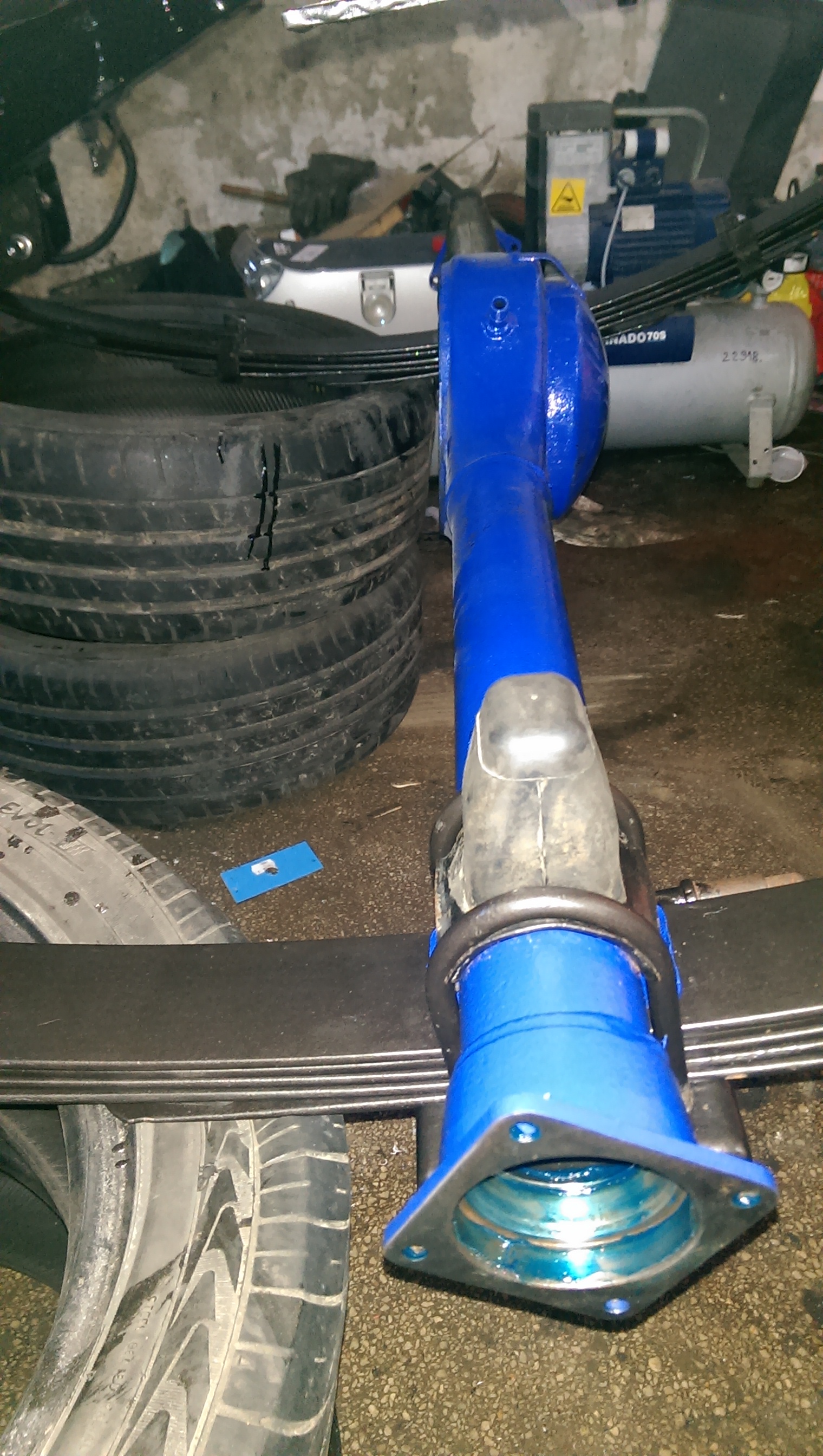

Printre multe alte lucrari cotidiene, ne-am gasit timp ieri sa montam puntea si suspensia spate.



Arcurile au fost desfacute, foile au fost reconditionate, curatate mecanic de rugina si vopsite in mai multe straturi de Hamerrite.

S-au comandat in anglia pad-urile dintre foi pentru arcurile spate si la lowrangeoffroad.com cele pentru arcurile fata.

Bucsele de cauciuc pentru arcurile de Wrangler sunt cumparate de la JeepMania.

Bucsele de metal originale sunt pentru suruburi in inch, asa ca am fabricat altele pe masura suruburilor noastre.

Toate suruburile si piulitele sunt noi, minim 10.9 cumparate de la FixKit.

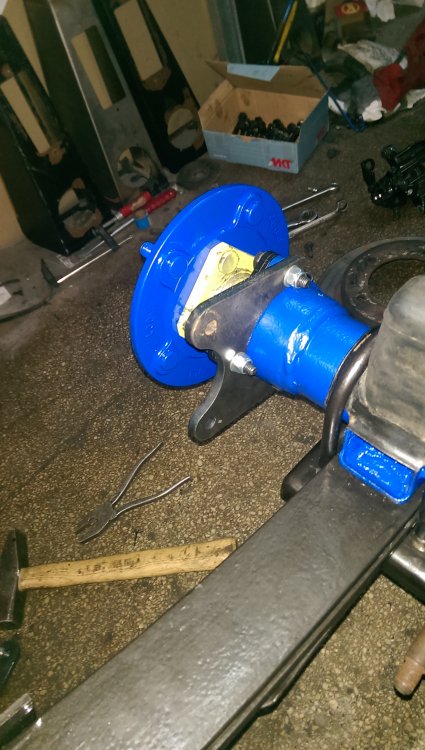

Pe spate am montat frane disc cu etrieri de golf.

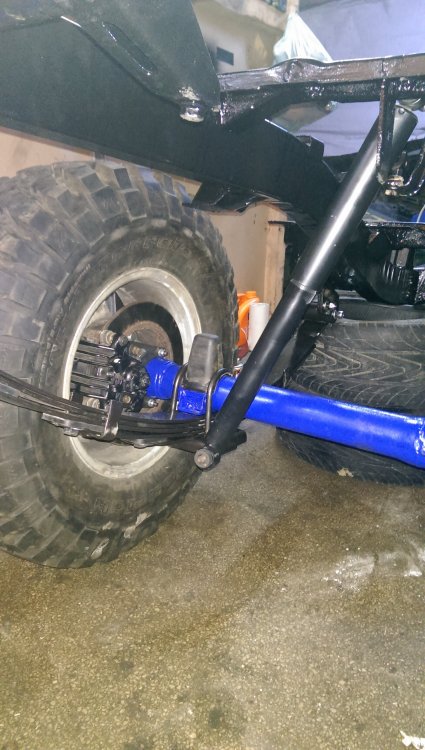

Suspensia spate cu arcuri de jeep wrangler permite un flex foarte mare si un confort sporit.

Pentru amortizoare spate folosim ori de terano (230mm cursa) ori de l200 (260mm cursa).



Editat Mai 15, 2014 de minitehnicusro

[minitehnicusro]

Re: Reconditonare Samurai D13



Am lucrat putin si la frane, le-am pus pe pozitie, am masurat lungimile pentru a fabrica conductele.

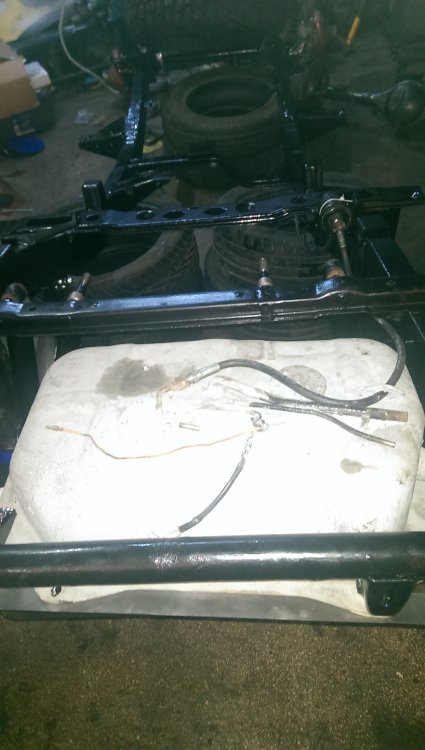

Am inlocuit furtunul de combustibil de la pompa pana la filtru cu unul custom.

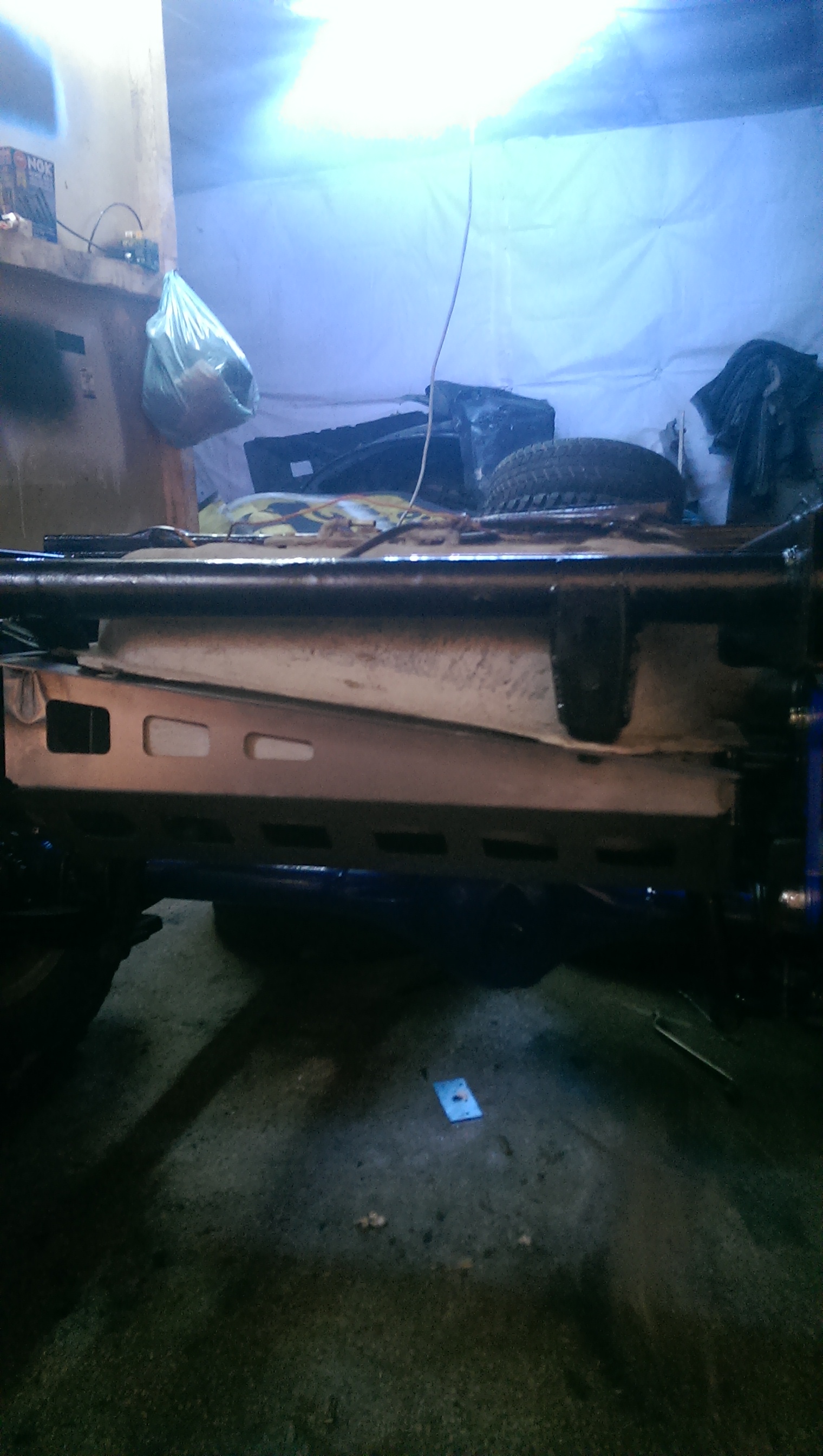

S-a montat provizoriu scutul de rezervor, pentru a verifica ca nu se impiedica de amortizoare si punte atunci cind aceasta flexeaza.



[dragosd13]

Re: Reconditonare Samurai D13



Am inlocuit si limitările de cursa cu unele mai inalte

[dragosd13]

Re: Reconditonare Samurai D13



Am apucat sa pregatim si sa montam reductorul:



- rapoarte 4.16 cumparate de la LowRange; am facut revizie la rulmenti, garnituri, simeringuri etc.

- suporti HD custom made

- bucsi HD luate de la Ford

- frana pe cardan luata de la Sam model mai vechi



Urmeaza cosmetizarea pieselor (tambur si un suport) prin sablare si vopsire electrostatica (evident albastru lucios :) ).

[selariu]

Re: Reconditonare Samurai D13



Super lucrare!!!

O nelamurire, nu am umblat la treburi din astea, dar angrenajul franei de mana este situat la flansa reductorului pe care se cupleaza cardanul catre puntea spate?

Ati hotarat ce amortizoare puneti?

Toata stima

[minitehnicusro]

Re: Reconditonare Samurai D13



angrenajul franei de mana este situat la flansa reductorului pe care se cupleaza cardanul catre puntea spate?

Da.

Este mecanism de frana pe cardan luat de pe un reductor de SJ410/SJ413.

Este Plug and Play, gaurile din carcasa reductorului sunt deja date si filetate.



Ati hotarat ce amortizoare puneti?

In configuratia noastra, pentru ca cele de Terano interfereaza cu galeria de evacuare cel mai probabil vom folosi amortizoare de L200.

[dragosd13]

Re: Reconditonare Samurai D13

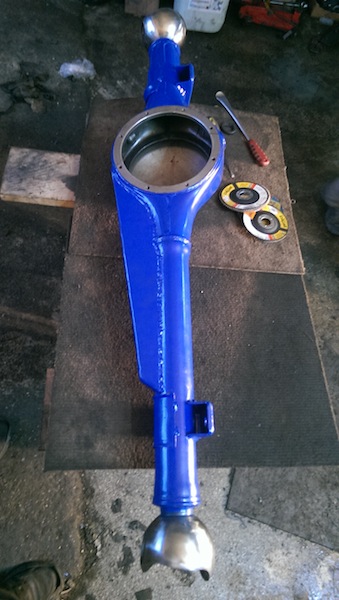

Am avut grija si de puntea fata:



- sablat

- intarit puntea (prietenii stiu de ce: este expusa la indoiri deci este o idee buna sa ajutam japonezul)

- vopsit electrostatic

- reconditionat sferele

- inlocuit simeringurile de la planetare

[minitehnicusro]

Re: Reconditonare Samurai D13

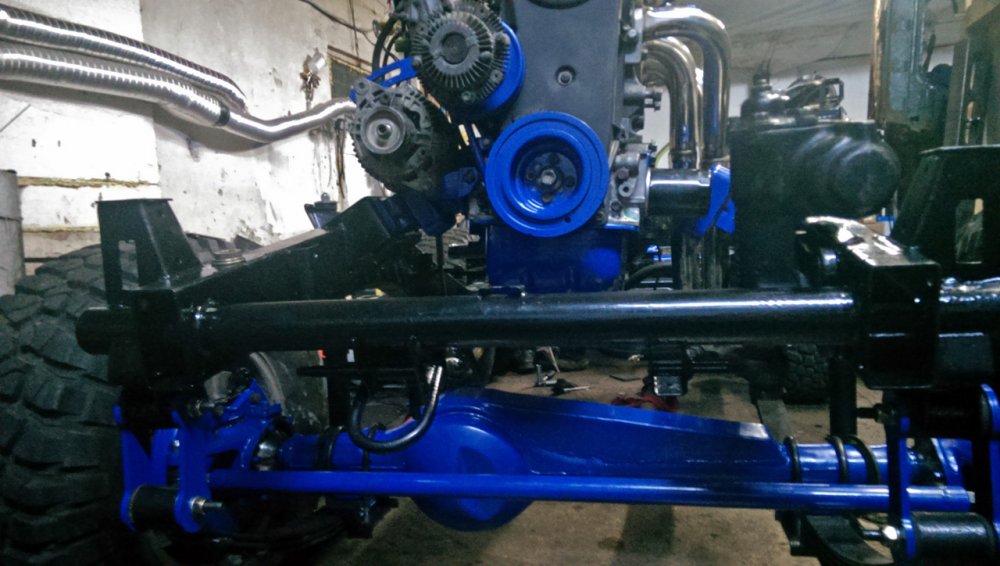

am asamblat si montat temporar pe masina puntea fata, pentru ca suntem in asteptarea planetarelor HD si a blocantului fata.

s-au reconditionat etrierii fata si spate, am inlocuit furnunele de frana cu unele mai lungi corespunzatoare flex-ului marit.

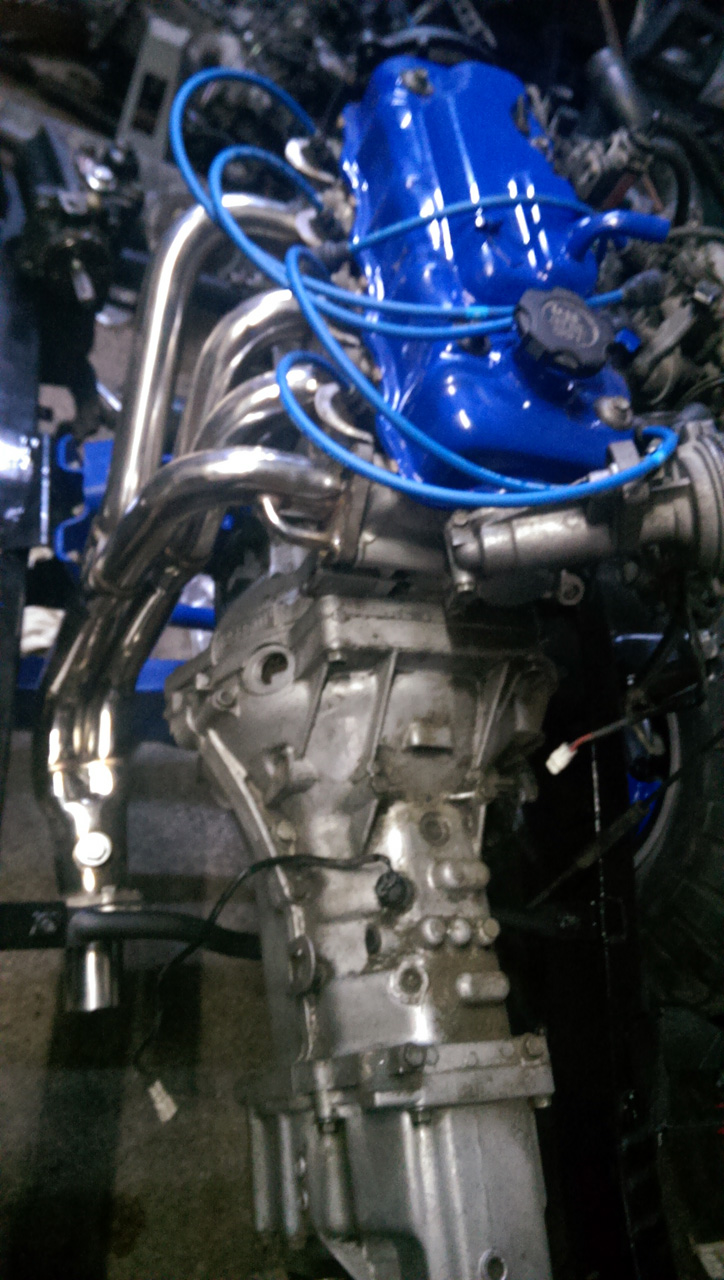

am pus motorul si cutia pe pozitie, au intrat la revizuit cardanele.





suspensia fata este montata si verificata.

[CatalinU]

Re: Reconditonare Samurai D13



frumoasa lucrare,bafta in continuare sa vedem produsul finit.cata pasiune domnule,mai ca mi-a veni si mie sa imi desfac masina sa o binilesc

[omoroka]

Re: Reconditonare Samurai D13



am asamblat si montat temporar pe masina puntea fata, pentru ca suntem in asteptarea planetarelor HD si a blocantului fata.

s-au reconditionat etrierii fata si spate, am inlocuit furnunele de frana cu unele mai lungi corespunzatoare flex-ului marit.





am pus motorul si cutia pe pozitie, au intrat la revizuit cardanele.



[ATTACH=CONFIG]216027[/ATTACH] [ATTACH=CONFIG]216028[/ATTACH] [ATTACH=CONFIG]216029[/ATTACH]



suspensia fata este montata si verificata.

[ATTACH=CONFIG]216030[/ATTACH]



la amplasarea motorului pe pozitie am contribuit si eu cu muschii... atat cat m-au tinut. masina e reconditionata minutios.

trebuie sa recunosc ca baietii astia au o obsesie la detalii... si la vopsitul electrostatic :grin:

[bogdan b]

Re: Reconditonare Samurai D13



arata super.

[minitehnicusro]

Re: Reconditonare Samurai D13

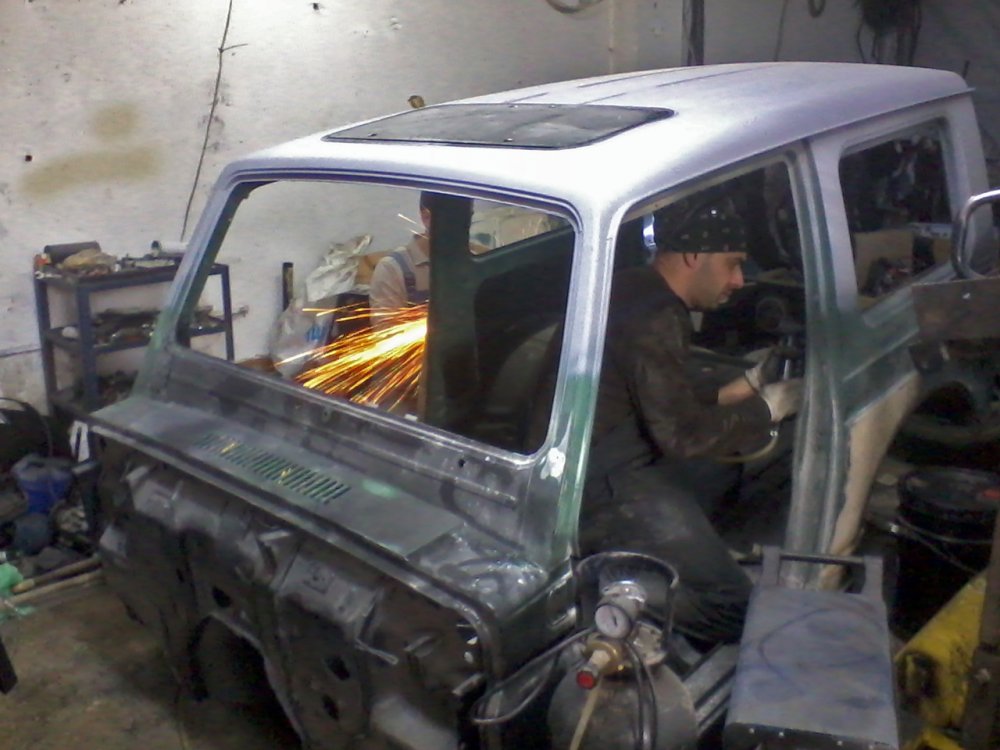

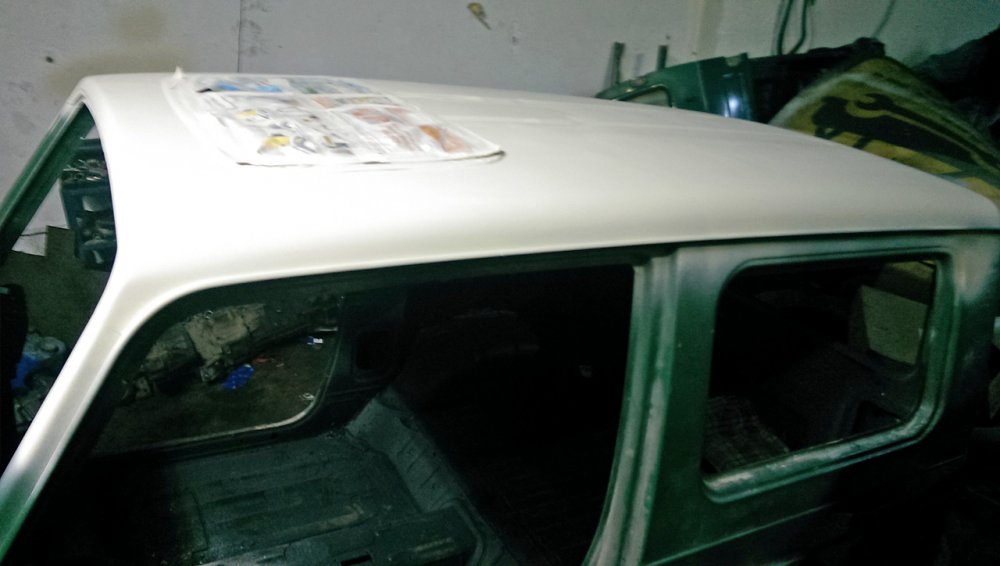

reconditionarea caroseriei se apropie cu pasi timizi de final.

si daca se aliniaza planetele, saptamana viitoare se aseaza pe sasiu.



ultimul strat de chit...

Editat Mai 28, 2014 de minitehnicusro

[manu-2lgp]

Re: Reconditonare Samurai D13



si daca se aliniaza planetele,



Daca se aliniaza planetarele . Imi place ce faceti. Spor in continuare.

[cristibuzatu]

Re: Reconditonare Samurai D13



BRAVO bai baieti !!! Arata bine de tot lucrarea !

[dragosd13]

Re: Reconditonare Samurai D13



Daca se aliniaza planetarele . Imi place ce faceti. Spor in continuare.

Bine zici! :)

[dragosd13]

Re: Reconditonare Samurai D13



ultimul strat de chit...

[ATTACH=CONFIG]216240[/ATTACH]

Ma recunosc vinovat pt orele de munca suplimentare la plafon...am vrut neaparat trapa

[minitehnicusro]

Re: Reconditonare Samurai D13



se lucreaza...



Editat Mai 31, 2014 de minitehnicusro

[dragosd13]

Re: Reconditonare Samurai D13

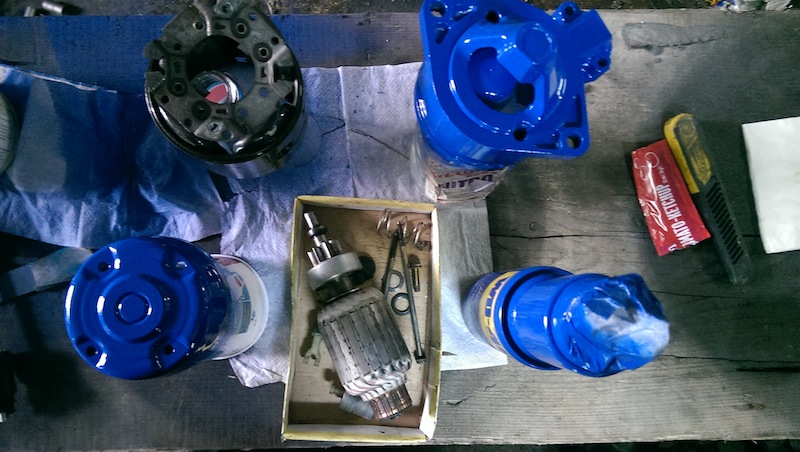

In timp ce unii se plimbau prin padurile patriei si altii continuau lucrarea la caroserie, m-am gandit sa fac revizie si la electomotor.



Probabil, din cauza prafului ce chit si a vaporilor de diluant au inceput problemele :)

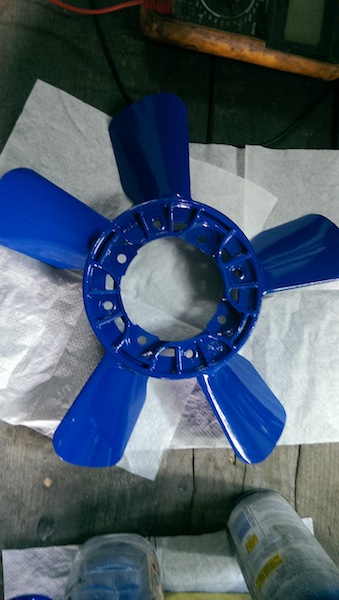

Piesele au fost curatate mecanic si am incercat compatibilitatea dintre nuantele vopselei electostatice si a celei facute la comanda.



Daca tot ne-a placut rezultatul am decis sa trecem la nivelul urmator:



Si am culminat cu:



Va las sa trageti voi concluziile :)

[Johnny_r0]

Re: Reconditonare Samurai D13



Si prea mult timp liber se pare. :)
