Multa lume se intreaba ce face daca se strica troliul TMAX


calinvas
 Share

Recommended Posts

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Calinvas in principiu repara "orice" troliu



Si on-line?



Sorry ca ma bag asa, dar as avea nevoie de putin sprijin.

Am impresia ca frîna troliului meu nu functioneaza corect. Adica, sînt momente cînd dupa ce rulez cablul în sarcina (IN), cînd las butonul, se deruleaza o bucata (OUT).

Auzind ca nu e mare lucru sa repari asa o frîna, am zis sa încerc si am desfacut capacul. Înauntru am gasit un set de roti dintate planetare si multa unsoare. În spatele rotilor dintate, alte roti dintate si unsoare, ceea ce m-a facut putin depresiv, asa ca am împachetat totul cum a fost si am zis sa "emit" un S.O.S. on-line.



Ai cumva o schema sau niste poze cu ce-i în burta troliului sau niste "tip`s & trick`s" pt. repararea frînei?

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

  • Replies 103
  • Created
  • Last Reply

Top Posters In This Topic

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Ai facut personal revizia la demarorul de Y60 ( modelul cu reductor ) ?

Daca ti-a reusit , esti calificat si pentru troliu .

N-ai specificat daca cablul iese liber sau actionat ( caz in care defectul e electric ) .



Te-ai speriat prea repede ...esti un sensibil intr-o lume cruda ....





Cu siguranta @Calinvas te ajuta si on-line . Nu apreciez prea mult clasamentele , voturile , stelutele si alte grade si gradatii , dar pina acum pe el il pun pe raftu' de sus .

Edited by cos

... sa fim corecti pana la capat !

Nu cere nimeni sa fii impecabil si un fel de varf de gama , doar corect e destul !

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Ai facut personal revizia la demarorul de Y60 ( modelul cu reductor ) ?

Negativ.

N-ai specificat daca cablul iese liber sau actionat

Daca troliez masina la deal, cînd se întrerupe curentul, mai "curge" o bucata la vale, adica se deruleaza un pic sfoara .



Am si o banuiala cînd si cum am stricat frîna :





Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Daca ai in carte Schema explodata cu piesele , posteaz-o sa vad daca i-mi dau seama ce solutie are pt frana in el .



Calin



Nu are schema explodata. Exact asa ceva m-ar interesa si pe mine. Sa-mi dau seama ce are în burta asa ceva. Daca sa ma apuc s-o desfac sau s-o duc la un mester.

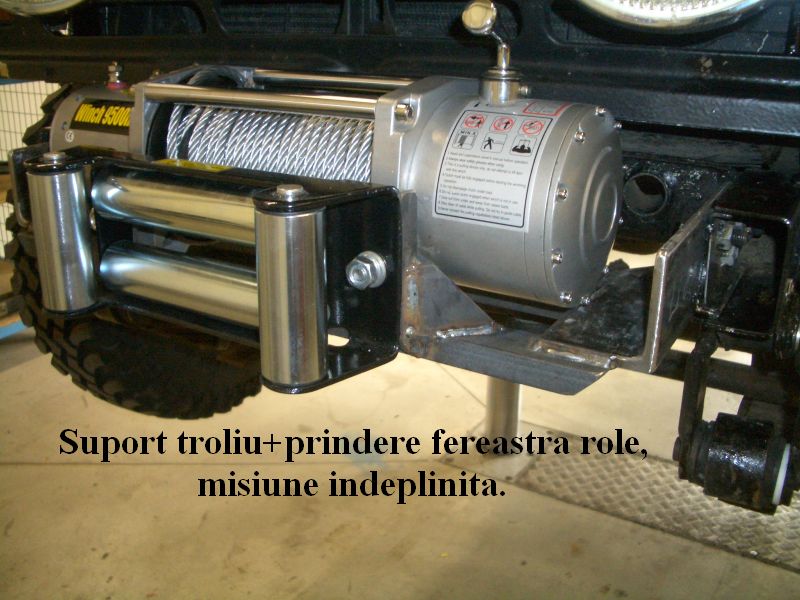

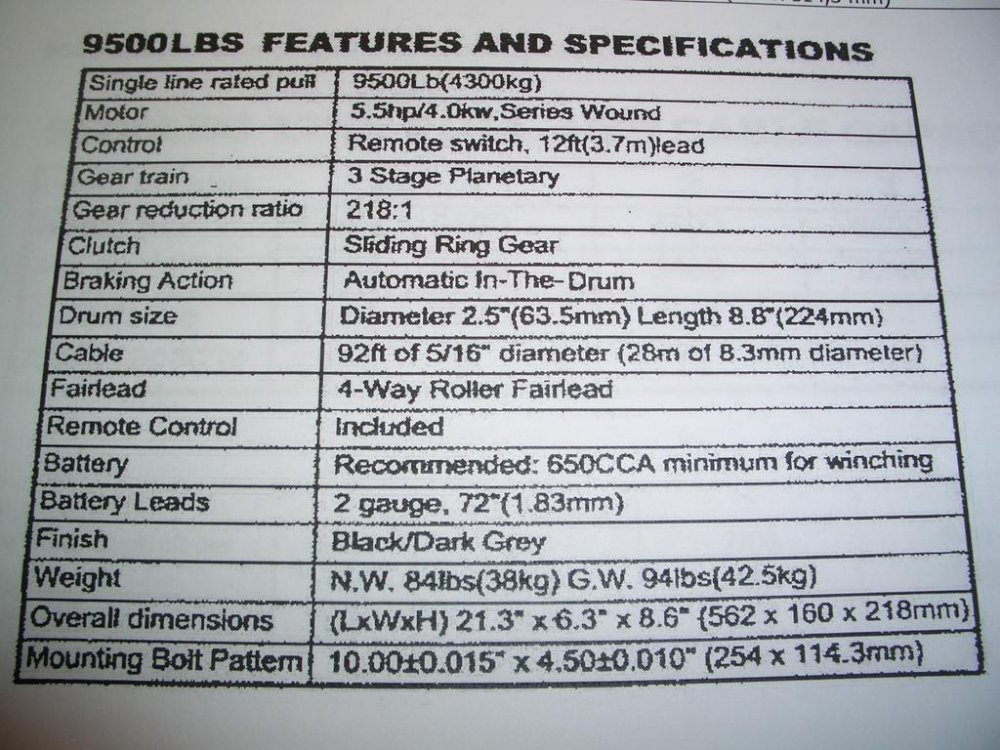

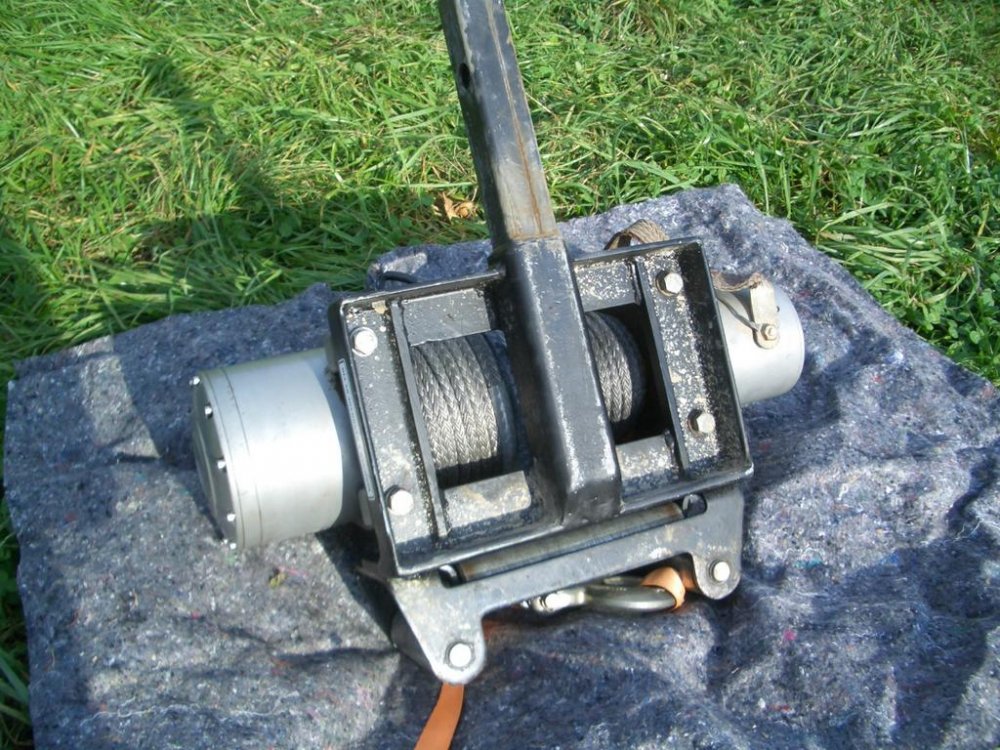

Am doar date tehnice si poze cu troliul.



CIMG1411.thumb.jpg.25d979304f4e065ca1d5379097bc0f4e.jpg [ATTACH=CONFIG]139674[/ATTACH] [ATTACH=CONFIG]139675[/ATTACH] [ATTACH=CONFIG]139676[/ATTACH] [ATTACH=CONFIG]139677[/ATTACH]





Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Si on-line?



... Înauntru am gasit un set de roti dintate planetare si multa unsoare. În spatele rotilor dintate, alte roti dintate si unsoare, ceea ce m-a facut putin depresiv, asa ca am împachetat totul cum a fost si am zis sa "emit" un S.O.S. on-line.



...?



Nu ai gasit si un ARC pe acolo? Vezi ca arcul sa fie pe pozitie si "in viata"!

FJ40 '77(vandut), HZJ74 01 HZJ80 '94, HDJ100 '98 (vandut), 120 '06 (vandut) UZJ100 03, Celica SupraMK2 82, Suzuki SJ500 88 ... si lista ramane deschisa
Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Eu zic ca are frana cu "catei " ca la bicicleta pegas pe spate .



Daca are frana cu catei are Frana Heavy Duty Worldscape de la troliile de 16800 zicea el parca .....



Eu am pe troliul meu ieftin alt model de frana mai buna zic eu , dar care este cu totul altceva si nu vad cum s-ar putea adapta .



Un troliu nou si cu releu industrial "caramida" este 1450 Ron ... daca ai si 2 solenoizi cilindrici in cutia cu relee , as zice ca ar merita sa il vinzi si sa cumperi un troliu nou .



Bineinteles Kingone ar fi cel mai indicat deoarece are releu "top" , este mult mai rapid si este similar constructiv Superwinch avand frana in exteriorul tamburului .



Toate bune ,

Calin

http://bestwinch.ro/14-exemplu-de-montaj

Trolii Kingone

Trolii BestWinch

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Eu zic ca are frana cu "catei " ca la bicicleta pegas pe spate .



Ai cumva o poza sau un desen cu o astfel de frîna "canina"? (eu n-am avut Pegas, ci Sputnik:grin:)

:tk

Edited by Patrolator

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX







:tk .

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

  • 1 month later...

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



pe scurt .



Modelul 1 T-MAX un releu foarte bun , smecheria este ca inauntru are platine lipite si discul argintat .... cand am timp o sa pun o poza sa intelegi ce spun .



Modelul 1 ieftin - nasol dar merge , nimic argintat fara platine , totul din cupru , asa erau si primele relee Warn ....



Modelul 2 - gen Superwinch , Come-up si Kingone identice si un pic diferit Albright - cel mai bun model !!! att costa cam 100 Eur. din pacate .



Modelul 2 Chinezesc .... depinde ce are in el , am asa ceva pe Best Winch ale mele si sunt OK , nu s-a stricat nici unul , dar le-am cumparat pe cele mai scumpe de la Chinezi si am cerut sa aiba in ele exact "ceva" - Accesibile ca si pret - 200 Ron .



in concluzie CLAR recomand



Modelul 2 - gen Superwinch , Come-up si Kingone identice si un pic diferit Albright - cel mai bun model !!! att costa cam 100 Eur. din pacate .

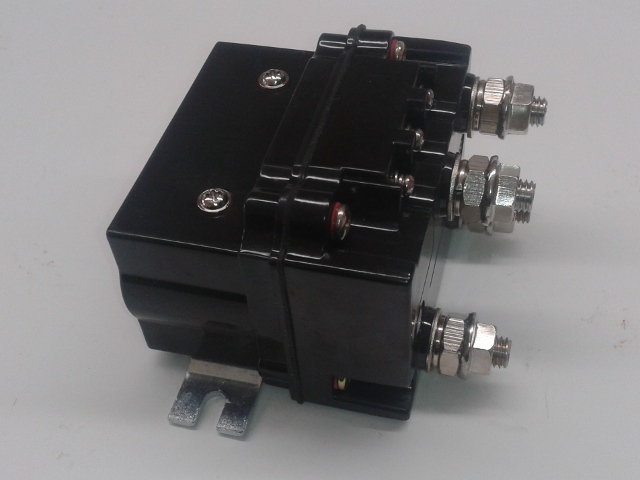

Este poza cu el in anuntul meu cu vanzarea de Kingone .... nu m-am putut abtine :grin: ....



P.S. am colectie de relee taiate sa vad ce au in ele :banana poti sa te uiti la Warn ca si ei au trecut pe varianta 2 de releu ... presupun ca folosesc modelul de calitate

Edited by calinvas

http://bestwinch.ro/14-exemplu-de-montaj

Trolii Kingone

Trolii BestWinch

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Nu stiu .



Modelul 2 este cu suruburi , il poti cumpara , desface si postezi poze cu contactele din el .



Dupa contacte cat de cat ne putem face o idee ...



Oricum mai pui 50 E si iei un Albright ... merita osteneala ... to be ... not to be ...:ha: ???

http://bestwinch.ro/14-exemplu-de-montaj

Trolii Kingone

Trolii BestWinch

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX

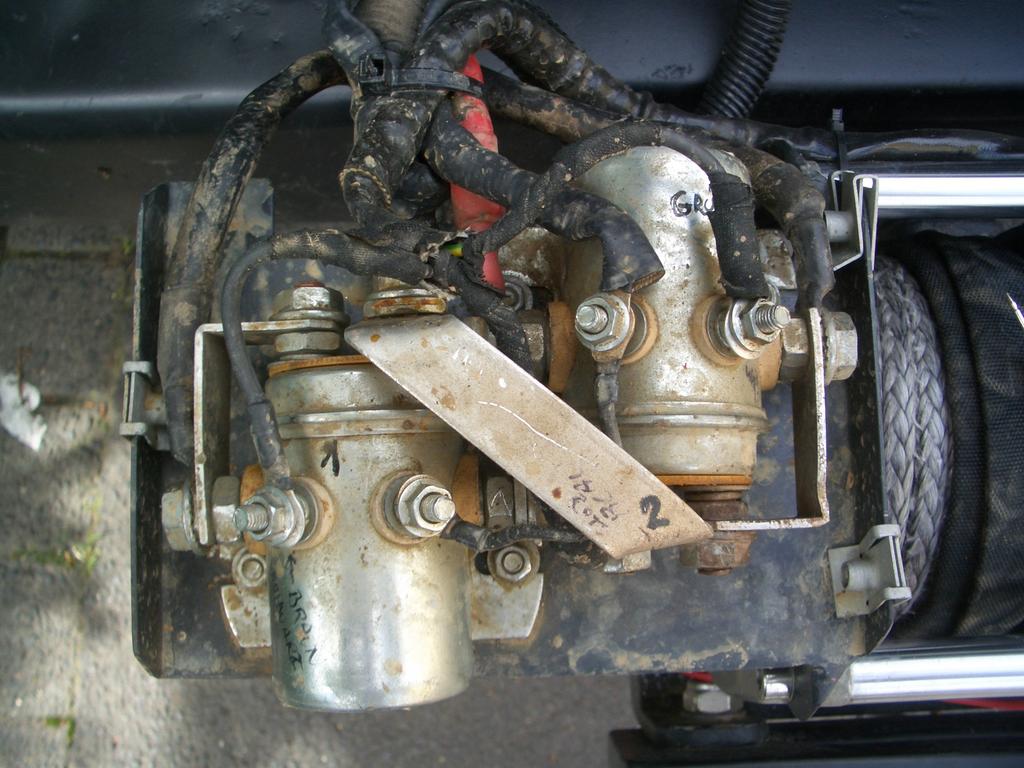

Are cineva cumva schema electrica de legare a selenoizilor (pt. varianta cu 2 selenoizi)?

Încerc sa înteleg ce se întîmpla la ei în burta si ce rol au cele 3 fire groase de curent ce intra în troliu.

O ora m-am jucat cu ap. de masura sa înteleg ce se întîmpla cînd apas "IN" si "OUT".



Astia:


Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Salut Vio!

Am gasit asta:

[ATTACH=CONFIG]144080[/ATTACH]

Sper sa fie ce trebuie.:h5



Salut si merci mult pt. timpul consumat, dar poza asta (si asemanatoare) am studiat în prostie; ce nu stiu eu, e cum lucreaza înauntru, ce cupleaza si ce decupleaza (de aceea îmi trebuie un asa numit "Schaltplan").

De ce au selenoizii mei în total 8 "contacte mari" si cei "caramida" doar 4, si fac acelasi lucru?

Ma intereseaza, pt, ca banuiesc, ca sînt doi din motive de fiabilitate (la Warn sînt 4 selenoizi).

Normal, un motor electric îsi schimba sensul de rotatie daca inversezi + cu -. Asta cred ca fac releele. Eu am achizitionat doi selenoizi "adevarati" ( http://www.teilesuche24.de/bosch/relais-starter-333006004 ) pe care i-as monta cu drag pe masina, daca as stii cum (astia avînd "doar" 2 "contacte mari"/buc.). Dupa aia pot schimba troliile cum îmi place, pastrînd aceeasi selenoizi, avînd totodata definitiv liniste la acest capitol (relee):wink:.

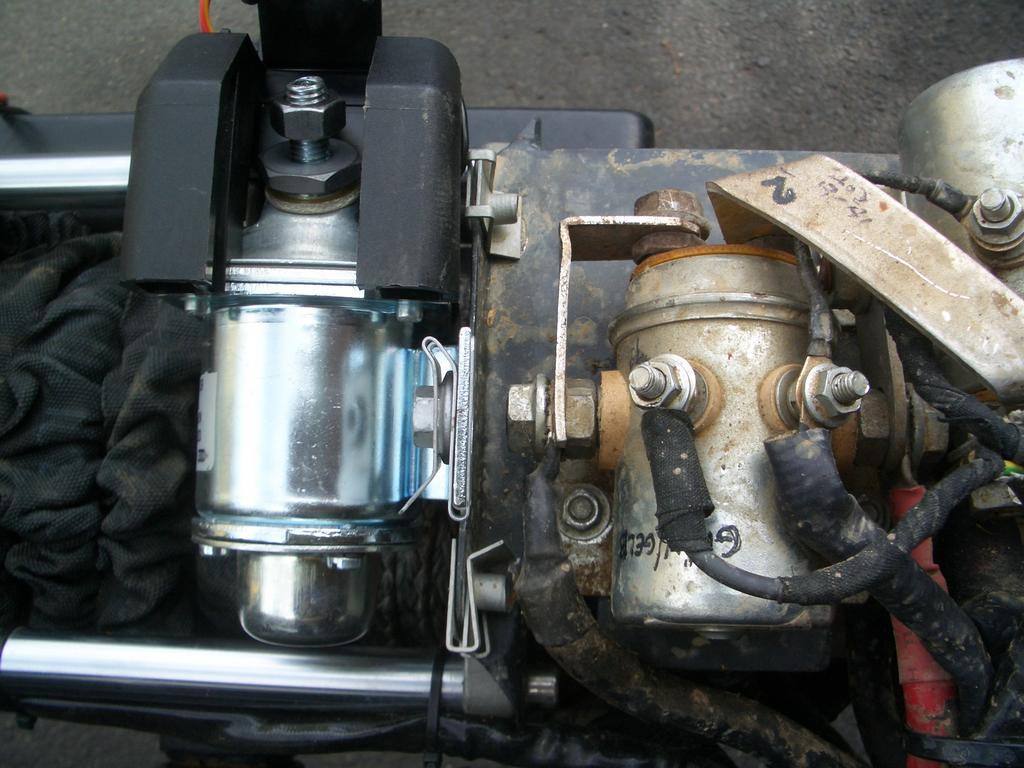

Asa arata visul meu:



CIMG1985.thumb.jpg.702c12fbbc44c3f57428df6800a62928.jpg CIMG1986.thumb.jpg.7659b7818a6363329d8cb9a830f7f03c.jpg

Edited by Patrolator

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



De asemenea, nu înteleg cum pot duce releele low-cost de pe trolii, 300/400A . Probabil ca e trecuta sarcina maxima si nu ce-a nominala.



Ui`aici exemple:



1. Sarcina nominala 300A, suprasarcina 20sec. 600A, suprasarcina 1sec. 2400A

http://www.faktor.de/index.php?option=com_virtuemart&view=productdetails&virtuemart_product_id=347&virtuemart_category_id=17&lang=de



2.Sarcina nominala 500A, suprasarcina max. 5 min 700A, suprasarcina max. 10 sec. 2500A

http://www.svb.de/blue+sea+hd+auto+laderelais+500+a.html

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Daca te intereseaza schema interna a unui solenoid, am mai gasit asta:http://www.bridex.com.au/albright_dc66p_drawing.htm Banuiesc ca nu sunt mari diferente intre producatori, ar trebui sa fie o oarece standardizare si aici.

It's not a "Jeep thing" it's the real thing ....LAND ROVER ! icona%20(200).gif

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Daca te intereseaza schema interna a unui solenoid, am mai gasit asta:http://www.bridex.com.au/albright_dc66p_drawing.htm Banuiesc ca nu sunt mari diferente intre producatori, ar trebui sa fie o oarece standardizare si aici.



DA! ...asta ajuta; schema aia mica din coltul din dreapta jos e interesanta.

În orice caz si "supremul" releu Albright (vîndusem si eu cîndva cîteva) tot 80A are ca val. nominala. Deci faza cu 300/400A (nominal) la pret sub 200,-€/set, e în continuare mister.

Unde-i un PATROL, acolo-i un drum...

http://www.youtube.com/watch?v=zkXzSVPkucQ

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Pai ...sefu' , credeam ca ti-e clar pina acum ca ala mic si rotund are doar doua perechi de contacte ( una pe lateral si una in cap ) . Necomandat = o pereche inchisa , cealalta libera . Si invers ...



Releul mare ( caramida neagra ) face acelasi lucru , doar ca-s doua intr-o carcasa ...Chiar nu observasi ca are trei fire de comanda ( unul comun - minusul ...si doua plusuri .... desi poti sa-l comanzi cu ce polaritate vrei tu ).



Vrei sa autopsiezi in scop didactic unul cilindric ? Am doua ( Ramsey ) ... da-mi ceva la schimb pe ele si le ai sa-ti satisfaci poftele . Daca nu vrei sa autopsiezi , ( si mie mi-a fost mila , prima data ...) au o bobina , miezul culisant , doua arcuri , patru contacte , o lamela de contact cu fata dubla ( adica pastile de contact pe ambele fete ) care pupa perechile de contacte ( una sau cealalta , nu simultan )

E doar un releu mai mare . Cit de mare ? - doar atit cit poate - de te bate gindul sa verifici pe bune daca duce sarcina de pe eticheta , testeaza o serie si trage concluziile . Eticheta si fisa tehnica poate fi doar un raspuns la nevoile pietei ... 250A, 350A , zii , cit sa fie ? ...

... sa fim corecti pana la capat !

Nu cere nimeni sa fii impecabil si un fel de varf de gama , doar corect e destul !

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Un solenoid Bosh costa vad 137 Eur ....



Ai nevoie de 4 Bosh ... si faci schema clasica si veche Warn .



se dau oamenii cu Albright in concurs si se ard motoarele si nu solenoidul .



Nu am vazut NICIODATA un releu gen Superwinch /Albright topit ...de ce sa inventam roata ? cand exista ceva OK ?



Eu am achizitionat doi selenoizi "adevarati" ( http://www.teilesuche24.de/bosch/relais-starter-333006004 ) pe care i-as monta cu drag pe masina, daca as stii cum (astia avînd "doar" 2 "contacte mari"/buc.). Dupa aia pot schimba troliile cum îmi place, pastrînd aceeasi selenoizi, avînd totodata definitiv liniste la acest capitol (relee):wink:.









Motorul de troliu cu stator in serie cu rotorul NU merge asa



Asa merge un motor cu magnet permanent la stator , nu se mai folosesc .



Normal, un motor electric îsi schimba sensul de rotatie daca inversezi + cu -

http://bestwinch.ro/14-exemplu-de-montaj

Trolii Kingone

Trolii BestWinch

Link to comment
Share on other sites

Re: Multa lume se intreaba ce face daca se strica troliul TMAX



Un solenoid Bosh costa vad 137 Eur ....



Ai nevoie de 4 Bosh ... si faci schema clasica si veche Warn .



se dau oamenii cu Albright in concurs si se ard motoarele si nu solenoidul .



Nu am vazut NICIODATA un releu gen Superwinch /Albright topit ...de ce sa inventam roata ? cand exista ceva OK ?











Motorul de troliu cu stator in serie cu rotorul NU merge asa



Asa merge un motor cu magnet permanent la stator , nu se mai folosesc .



Probabil ca ai dreptate.

Gata, am capitulat... .

Îmi voi lua un troliu bun, cu frîna si relee bune.

La urma urmei, nu face mortu`, cît face dusu`.

Dat fiind însa ca e vorba de mine:roll:, as mai avea o întrebare... ; de ce nu vorbeste nimeni de troliile Ramsey?

Sînt chiar asa încete...?
