Incalzire auxiliara Td4 (FBH/Webasto si PTC)

[sandusandu]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Cablurile astea se pot verifica ? Cum?

Daca erau blocate nu ar fi trebuit sa nu dea aer cald si cand se incalzeste apa?

[bratu romeo]

Re: Caldura in Freelander TD4



Am deschis capota si am identificat un releu,care se gaseste si in scheme si spun ca ar fi de la PTC si un soclu cu capac,in care am gasit 3 sigurante de 30A. La aeroterma inca nu am apucat sa desfac nimic. Am trimis lui @DKW 2 poze si astept sa-mi confirme daca e ce trebuie.



daca masina are ptc , de la borna de plus a bateriei mai pleaca un cablu gros, adica sunt doua

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Cablurile astea se pot verifica ? Cum?

Daca erau blocate nu ar fi trebuit sa nu dea aer cald si cand se incalzeste apa?



Desfaci consola cu cele 3 butoane de la clima.

P.S.:am zis cablu sarit, nu volet blocat!

Editat Noiembrie 2, 2015 de DKW

[sierrafery]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



La PTC ar trebui in primul rand verificata siguranta si releul, daca motorul se tureaza inseamna ca ECM simte ca a fost data comanda pentru PTC si ca exista in dotare ca altfel nu s-ar tura ... nu am sa mut RAVE-ul aici, e descris acolo clar ce si cum arata si unde e siguranta si releul, doar trebuie studiat.

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



In zilele care urmeaza o sa achizitionez un FBH pentru masina (are actualmente un PTC).

O sa-l demontez eu de pe masina donatoare ca sa pot pastra suruburile, conductele, etc.

Am ceva emotii...

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



In zilele care urmeaza o sa achizitionez un FBH pentru masina (are actualmente un PTC).

O sa-l demontez eu de pe masina donatoare ca sa pot pastra suruburile, conductele, etc.

Am ceva emotii...



Problemele cele mai mari le vei avea la instalatia de apa,ca sunt o groaza de furtune. Aia trebuie sa o recuperezi integral.Sa nu uiti de pompa de motorina si sa amorsezi instalatia de alimentare,altfel o sa-ti dea erori si nu o sa-ti porneasca.

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Problemele cele mai mari le vei avea la instalatia de apa,ca sunt o groaza de furtune. Aia trebuie sa o recuperezi integral.Sa nu uiti de pompa de motorina si sa amorsezi instalatia de alimentare,altfel o sa-ti dea erori si nu o sa-ti porneasca.



Mersi!

...Cum se aeriseste alimentarea?

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Mersi!

...Cum se aeriseste alimentarea?



Dupa ce termini tot de montat,scoti furtunul capilar de la FBH si iei o alta baterie,tragi 2 fire de la pompa de motorina si ii dai impulsuri pana ajunge motorina la capat la FBH.Dupa,pui furtunul la loc.Daca mai ai nelamuriri, suna-ma.

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Gdin pacate donorul avea deja motorul demontat, asa ca m-am ales cu pompa, furtunul si incalzitorul. Am montat aproape tot, n-am conectat furtunul de alimentare pentru ca mai am nevoie de o bucata de furtun de cauciuc pentru racord, respectiv n-am montat senzorul sa nu cumva sa porneasca instalatia fara apa. Am telefonat la cateva dezmembrari si n-am gasit perechea de furtune+ era o supapa care permite apei sa curga intr-o singura directie si ramificatia care merge catre ird. M-am blocat...

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Gdin pacate donorul avea deja motorul demontat, asa ca m-am ales cu pompa, furtunul si incalzitorul. Am montat aproape tot, n-am conectat furtunul de alimentare pentru ca mai am nevoie de o bucata de furtun de cauciuc pentru racord, respectiv n-am montat senzorul sa nu cumva sa porneasca instalatia fara apa. Am telefonat la cateva dezmembrari si n-am gasit perechea de furtune+ era o supapa care permite apei sa curga intr-o singura directie si ramificatia care merge catre ird. M-am blocat...



Eu am luat instalatia de la dezmembrari din Mioveni.Ai incercat acolo? Daca pui senzorul,oricum nu-ti porneste fara sa ai instalatia de motorina amorsata.Iti intra in protectie. Sau scoate siguranta F5 de la motor(daca o ai) Neavand FBH in echiparea de fabrica,e posibil sa nu o ai deloc.



L.E: Nu renunta! Pai stai intr-un furtun? Si ala gaurit...:grin:

Editat Noiembrie 10, 2015 de Liviu-San

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Eu am luat instalatia de la dezmembrari din Mioveni.Ai incercat acolo? Daca pui senzorul,oricum nu-ti porneste fara sa ai instalatia de motorina amorsata.Iti intra in protectie. Sau scoate siguranta F5 de la motor(daca o ai) Neavand FBH in echiparea de fabrica,e posibil sa nu o ai deloc.



L.E: Nu renunta! Pai stai intr-un furtun? Si ala gaurit...:grin:





Amgasit la Tg Mures. Maine mi-l livreaza.

Sper sa functioneze pompa, e cam ruginita...

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



L.E: Nu renunta! Pai stai intr-un furtun? Si ala gaurit...:grin:



Am gasit toata tubulatura la Tg. Mures. L-am si montat, mi-a luat ceva sa desfac furtunul de pe IRD, era colierul destul de violentat si nu se desfacea cum trebuie. In fine, totul e conectat, am amorsat instalatia de alimentare legand impreauna cele doua racorduri de la pompa de motorina si am tras cu gura. Pentru proba, am avut intentia sa scurtcircuitez mufa termostatului, dar pe moment n-am avut nimic la indemana. O sa am nevoie si de un spray pentru contacte, mufele fiind oxidate. O sa astept pana maine, mai am de mers cu masina si macar se aeriseste bine instalatia de apa. Maine o sa incerc sa leg pin-ul 1. de la mufa cu 6 pini de la Webasto. O sa verific si alimentarea cu curent, daca-i ok.



Zi faina!

Editat Noiembrie 14, 2015 de tarkanyi

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Am gasit toata tubulatura la Tg. Mures. L-am si montat, mi-a luat ceva sa desfac furtunul de pe IRD, era colierul destul de violentat si nu se desfacea cum trebuie. In fine, totul e conectat, am amorsat instalatia de alimentare legand impreauna cele doua racorduri de la pompa de motorina si am tras cu gura. Pentru proba, am avut intentia sa scurtcircuitez mufa termostatului, dar pe moment n-am avut nimic la indemana. O sa am nevoie si de un spray pentru contacte, mufele fiind oxidate. O sa astept pana maine, mai am de mers cu masina si macar se aeriseste bine instalatia de apa. Maine o sa incerc sa leg pin-ul 1. de la mufa cu 6 pini de la Webasto, am citit pe un forum englez ca acela alimentat cu + il porneste instant. Oare, mufa de doi pini care mai vine legata la Webasto vine de la pompa de motorina? As face o proba sa vad daca merge...



Zi faina!



Mufa cu 2 pini de la Webasto, este de alimentare cu curent. Ca sa-l pornesti, trebuie sa pui o sarma/agrafa in mufa de la senzorul de temperatura si sa te asiguri ca ai pus siguranta F5 in tablou la motor.

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Mufa cu 2 pini de la Webasto, este de alimentare cu curent. Ca sa-l pornesti, trebuie sa pui o sarma/agrafa in mufa de la senzorul de temperatura si sa te asiguri ca ai pus siguranta F5 in tablou la motor.



Cu agrafa la prima tentativa n-a iesit decat aer rece pe esapament.

Am dat jos roata din spate sa verific pompa. Am omis sa dau cu spray de contact pe mufa care a atarnat liber 10 ani, asa ca am dat acum, si daca tot am umblat acolo, am tras doua fire si am amorsat conducta dupa sfatul lui Liviu-San.

Am pornit motorul, cu agrafa in rolul termostatului si dupa un suierat impresionant, a inceput sa iasa si fum. A pornit frumusel, a incalzit apa si a oprit ca la carte. Pompa ticaia cu cadenta unui releu de semnalizare.

E super forumul asta, mersi mult pentru sprijin si ajutor.

Urmeaza faza a doua, montarea temporizatorului. Liviu-San, poti sa-mi trimiti si mie un pm? Mersi anticipat!

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Hai ca vin si eu cu o intrebare de baraj, ce furtun se poate folosi pentru alimentat FBH-ul? Si ce diametru interior? :grin:

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Hai ca vin si eu cu o intrebare de baraj, ce furtun se poate folosi pentru alimentat FBH-ul? Si ce diametru interior? :grin:

Original e din plastic, are diametrul extern de 4mm, dar cred ca se poate folosi orice furtun de combustibil mai subtire, gen retur de la injectoare pentru ca nu are nustiu ce presiune in ea.

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Aha, bine de stiut, tocmai ce mi-a ramas de la un montaj niste furtun d-asta de plastic, rezistent la solventi si cu diametru de 4. Deci sa-l bag in lada de zestre a lu' Master.:grin:

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Azi am instalat telecomanda pentru pornirea FBH. Este una "generica", da un +12V pe pin-ul 1 de la incalzitor. Randamentul nu e chiar cel asteptat, pentru ca merge vreo 10 minute, dupa care se opreste. Daca dau drumul la ventilatie, vine o unda de aer fierbinte, dupa ce pornesc motorul, aerul se raceste. Am impresia ca se incalzeste apa doar partial, pentru ca pompa de apa a motorului daca nu functioneaza, e ca un dop. Deci apa se incalzeste doar in conducte pe circuitul paralel al incalzitorului, in aeroterma si la IRD.

In motor ramane rece. Oricum, in habitaclu poti face cald cu ea, in reprize scurte, pentru ca daca apa atinge o anumita temperatura, sistemul se opreste automat. Sunt curios cum o sa mearga dezghetarea geamurilor, cand vine frigul. Oricum, imi place cum a iesit.

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Azi am instalat telecomanda pentru pornirea FBH. Este una "generica", da un +12V pe pin-ul 1 de la incalzitor. Randamentul nu e chiar cel asteptat, pentru ca merge vreo 10 minute, dupa care se opreste. Daca dau drumul la ventilatie, vine o unda de aer fierbinte, dupa ce pornesc motorul, aerul se raceste. Am impresia ca se incalzeste apa doar partial, pentru ca pompa de apa a motorului daca nu functioneaza, e ca un dop. Deci apa se incalzeste doar in conducte pe circuitul paralel al incalzitorului, in aeroterma si la IRD.

In motor ramane rece. Oricum, in habitaclu poti face cald cu ea, in reprize scurte, pentru ca daca apa atinge o anumita temperatura, sistemul se opreste automat. Sunt curios cum o sa mearga dezghetarea geamurilor, cand vine frigul. Oricum, imi place cum a iesit.



La mine,pornesc webasto dupa ceas si-si face ciclu de 30 minute.Asa ar trebui sa fie si la tine.Nu am nici acum clara ideea ce circuit incalzeste propriu-zis acest FBH. Ideea este ca dupa un ciclu de 30",cand pornesc motorul,baga aer rece.Abia dupa 1-2km,incepe sa se ridice temperatura la un 30 de grade.Nu stiu de ce la tine merge doar 10 minute,cand el este "setat" din fabrica sa mearga 30".

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Nu am nici acum clara ideea ce circuit incalzeste propriu-zis acest FBH. Ideea este ca dupa un ciclu de 30",cand pornesc motorul,baga aer rece.Abia dupa 1-2km,incepe sa se ridice temperatura la un 30 de grade.



Liviule, pentru un randament maxim trebuie sa fie si motorul pornit*, altfel el incalzeste local neavand ajutor pentru recircularea apei/antigelului.



*(Si ti-am mai zis chestia asta de vreo 2-3 ori.)

[Liviu-San]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Liviule, pentru un randament maxim trebuie sa fie si motorul pornit*, altfel el incalzeste local neavand ajutor pentru recircularea apei/antigelului.



*(Si ti-am mai zis chestia asta de vreo 2-3 ori.)





Prind greu si uit repede! :hm Atunci degeaba i-as pune eu 2 cicluri dimineata,ca el ajunge la o temperatura si se opreste.Nu-mi ramane decat sa pun pornire motor prin telecomanda sau sa pun sistemul cu bujii incandescente!:grin:

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



...sau sa pun sistemul cu bujii incandescente!:grin:



Same shit, different packing, cum ar zice neamtzu', pune-i kit de pornire din telecomanda si gata.

[tarkanyi]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



degeaba i-as pune eu 2 cicluri dimineata,ca el ajunge la o temperatura si se opreste.Nu-mi ramane decat sa pun pornire motor prin telecomanda sau sa pun sistemul cu bujii incandescente!:grin:



Exista trei circuite: Unul e al cutiei de transfer, altul e al motorului ("blocat" de pompa de apa cand motorul e oprit), al treilea e circuitul din habitaclu. FBH incalzeste doar primul si ultimul, circuland apa cu o pompa proprie. In sistemul "parking heater" cum avem noi modificate sistemele, se incalzeste apa pana la temperatura setata in calculatorul FBH, dupa care sistemul se opreste. E ok, daca stai in parcare si ti-e frig. Motorul nu o sa ti-l incalzeasca niciodata, doar daca gasesti un mod de a face un "bypas" a pompei de apa a motorului, cu un robinet care se inchide cand pornesti motorul, ca sa nu afecteze negativ circulatia lichidului.

Ca sa ai caldura in habitaclu, trebuie sa faci sa-ti porneasca aeroterma cam la 5 minute de la pornirea FBH, si sa-ti mearga pana se opreste incalzirea apei. Asa o sa ai geamurile dezghetate. Da, cand pornesti motorul, o sa navaleasca apa rece din motor peste apa calda din calorifer, dar daca la pornirea motorului poate reporni si FBH, acest inconvenient va fi de scurta durata

[DKW]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)

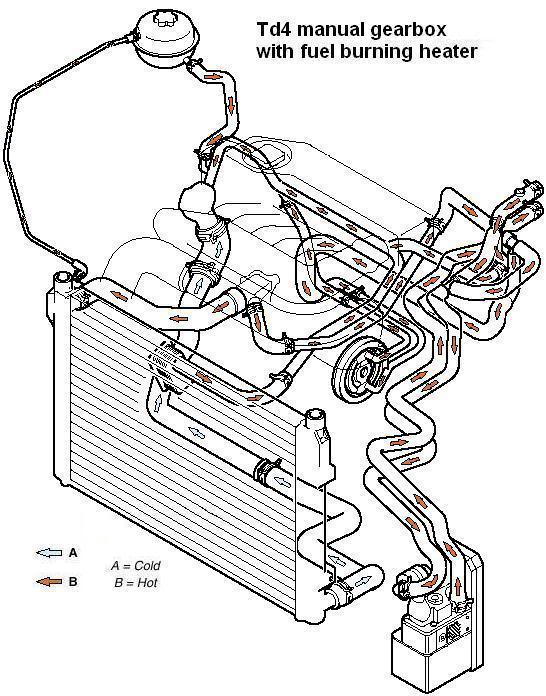

Circuitul este continuu, avand o singura obstructionare majora, termostatul. Rolul FBH-ului este de preincalzire a sistemului, nu de incalzire a motorului, si rolul cel mai important, incalzirea IRD-ului. Pentru motor se bazeaza pe media temperaturilor, iar pentru un efect cat mai prompt este de preferat pornirea motorului pana sa se opreasca FBH-ul. Din anumite puncte de vedere nu este nicio diferenta intre FBH si o centrala de apartament.:grin:

[ATTACH=CONFIG]253581[/ATTACH]

[catalindinu]

Re: Incalzire auxiliara Td4 (FBH/Webasto si PTC)



Vă salut!

Probleme cu fbh-ul, de ceva vreme nu mai merge, totuși a mers prin decembrie sigur iar acum nu mai vrea nici cu mătănii. Nu sunt sigur că e vreo legătură dar de când s-a aprins check engine nu mai face servici.

L-am demontat ieri, pompa de recirculare se învârtea greu, am curățat-o și merge, ventilatorul funcționează, pompa de motorina e ok, bujia nu știu cum se verifică dar ia curent, camera de ardere prezintă stas.

Remontat pe mașină și nimic cu masa pe pin 3 cum citii pe aici, senzorul pare ok, are continuitate la temperatura de 3 grade.

Motorul nubpot să-l pornesc momentan, mașina e în proces de reabilitare completă.

Idei?
